Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
| Duplex | Full duplex |
| Dioda LED wskaźnika stanu | nie |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Materiał obudowa | PUR |
| Blokada materiału | PA |
| Sposób zamykania | Blokada zatrzaskowa |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Identyfikacja przewodu | 659 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Cable weigth | 89,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 60 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |

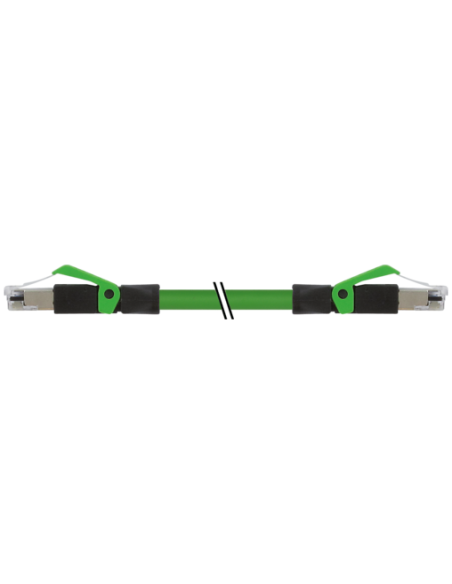

Przewód Ethernet 7000-74301-6590100 to ekranowany kabel połączeniowy o długości 1 m, wyposażony w dwa złącza RJ45 męskie 0°. Kabel ten został zaprojektowany do niezawodnej transmisji danych w sieciach przemysłowych, spełniając rygorystyczne wymogi dotyczące komunikacji w standardzie CAT5e oraz zapewniając pełny duplex i przepustowość do 100 Mbit/s. Produkt jest kompatybilny z aplikacjami zgodnymi z ISO/IEC 11801:2002 oraz EN 50173-1.
Kabel Ethernet jest wyposażony w elastyczny i wytrzymały płaszcz wykonany z PUR, co zapewnia wysoką odporność na uszkodzenia mechaniczne, promieniowanie UV, płomienie, chemikalia oraz oleje (normy: UL 1581, IEC 60332-2-2, DIN EN 60811-404). Dzięki podwyższonej odporności na zginanie i ścieranie doskonale sprawdza się w środowiskach przemysłowych oraz w aplikacjach, gdzie występuje ruch kabli, zarówno w wersji stacjonarnej, jak i ruchomej.
Oba końce przewodu zakończone są złączami RJ45 męskimi 0° z zabezpieczeniem zatrzaskowym, wykonanymi z trwałego tworzywa i zapewniającymi bezpieczne oraz pewne połączenie. Złącza zostały zaprojektowane z myślą o łatwym i szybkim montażu w rozdzielniach, szafach sterowniczych oraz urządzeniach sieciowych.
Kabel patchcord RJ45-RJ45 w wersji ekranowanej znajduje zastosowanie:
Kabel Ethernet CAT5e jest skonstruowany z 4 żył o przekroju 22 AWG w kolorach: biały, żółty, niebieski, pomarańcz, oplecionych i dodatkowo ekranowanych miedzianym oplotem oraz folią, co zapewnia odporność na zakłócenia elektromagnetyczne. Całość uzupełnia płaszcz zewnętrzny w kolorze zielonym oraz biała izolacja wewnętrzna wykonana z PE i TPE-V.
Kabel spełnia normy bezpieczeństwa i posiada certyfikaty cURus. Produkt można stosować w miejscach, gdzie wymagana jest wysoka niezawodność, precyzyjna transmisja danych oraz wytrzymałość na trudne warunki otoczenia.
Podczas instalacji zaleca się stosowanie odpowiednich środków ochrony przed obciążeniami mechanicznymi (np. opaski kablowe), a także przestrzeganie zalecanego promienia gięcia, który wynosi:
Produkty dostępne są również w innych długościach na zamówienie.
