Ethernet CAT6A
Męski prosty – męski prosty

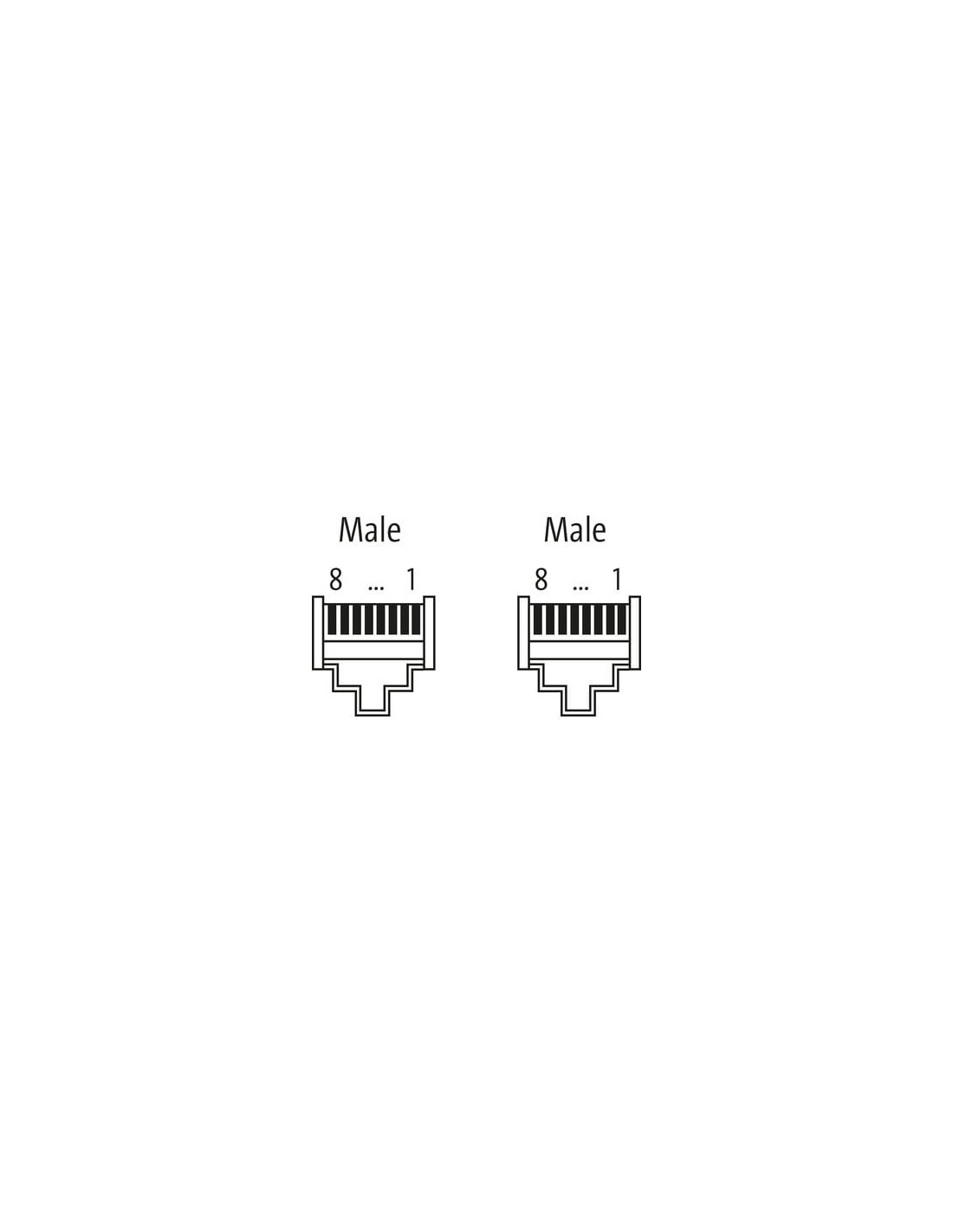

RJ45 – RJ45, 8-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 25 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

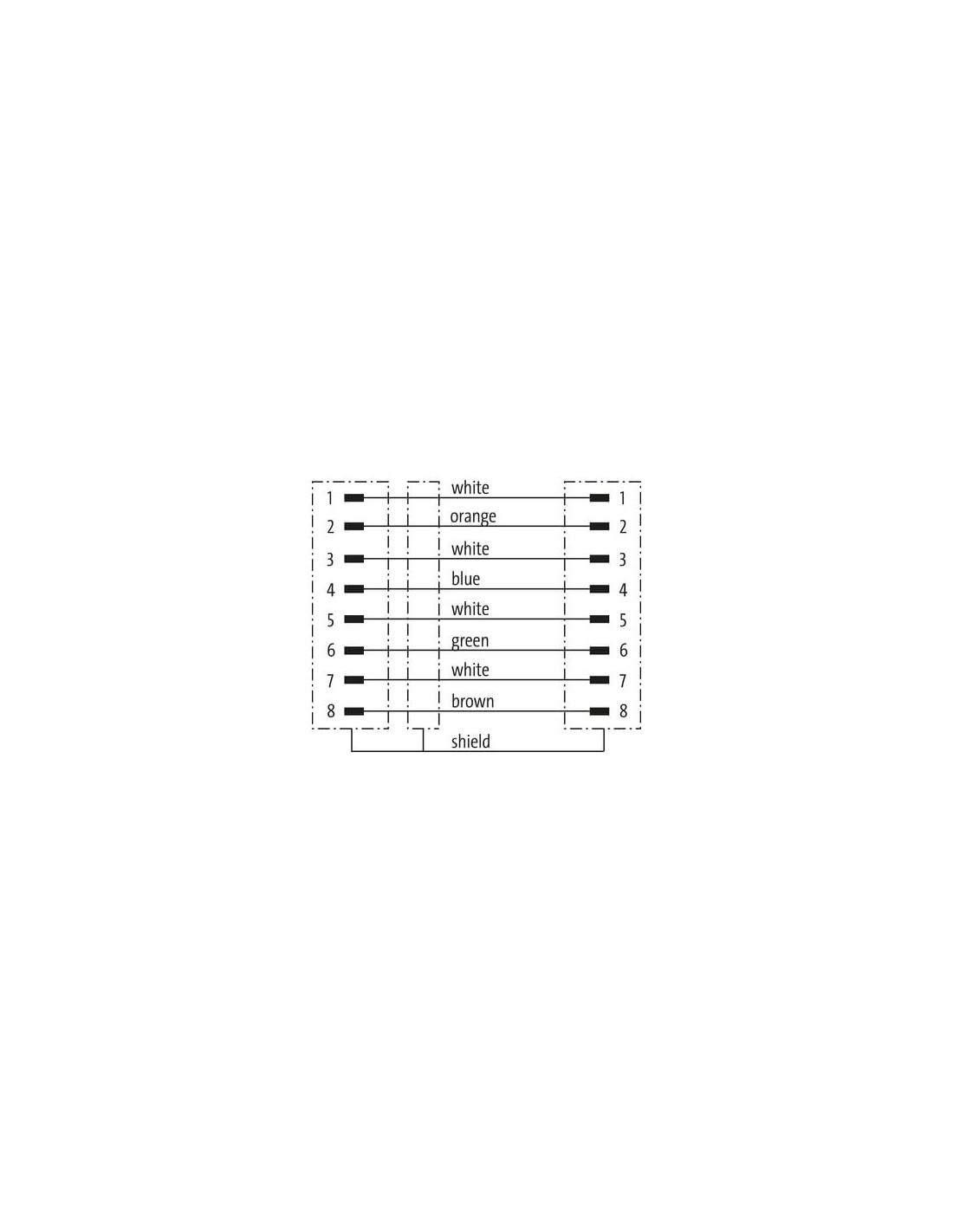

| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
General data | Cable
| Identyfikacja przewodu | 478 |
| Kolor izolacji | zielony |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 8 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | 0 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
Konektor RJ45 męski – kabel Ethernet CAT6A – do zastosowań przemysłowych i sieciowych
Konektor RJ45 męski – prosty do RJ45 męski, prosty to wysokiej jakości kabel sieciowy typu Gigabit Ethernet CAT6A, zakończony obustronnie ekranowanymi złączami RJ45 8-pin. Produkt ten jest dedykowany do zastosowań wymagających stabilnych połączeń sieciowych w przemyśle, automatyce oraz nowoczesnych instalacjach informatycznych.
Kabel sieciowy Gigabit – wydajność do 10 Gbit/s i najwyższa jakość sygnału
Ten przemysłowy kabel Ethernet CAT6A RJ45 obsługuje transmisję danych z prędkością do 10 Gbit/s, gwarantując niezakłóconą, szybką komunikację w systemach automatyki, instalacjach sieciowych oraz w środowiskach o dużym natężeniu elektromagnetycznym. Produkt wyposażony jest w solidny ekran z oplotu miedzianego, co zapewnia doskonałą ochronę przed zakłóceniami elektromagnetycznymi oraz stabilność parametrów elektrycznych.
Najważniejsze cechy złącza RJ45 męski-męski CAT6A
- Gigabitowa jakość transmisji: CAT6A, 10 Gbit/s
- Ekranowane złącza RJ45 – 8 pin – eliminacja zakłóceń i stabilność sygnału
- Wytrzymała konstrukcja – obudowa wykonana z odpornego na chemikalia i oleje tworzywa PUR
- Brak koszulek kablowych – łatwa instalacja w kanałach kablowych i szafach serwerowych
- Kolor izolacji: zielony – wygodna identyfikacja przewodu
- Standardowy stopień ochrony IP20 (EN IEC 60529)
- Odpowiedni do środowisk o temperaturze pracy od -25°C do +85°C (w zależności od jakości kabla)
- Solidny mechanizm blokady zatrzaskowej
Typowe zastosowania i możliwości wykorzystania kabla RJ45 męski-męski prosty
Konektor RJ45 męski – prosty doskonale sprawdza się w łączeniu urządzeń sieciowych, takich jak switche, routery, serwery, panele krosowe oraz sterowniki w systemach automatyki przemysłowej. Dzięki wysokiej trwałości, odporności chemicznej i wytrzymałości mechanicznej może być wykorzystywany zarówno w szafach teleinformatycznych, jak i przy podłączaniu aparatury kontrolno-pomiarowej, urządzeń przemysłowych oraz infrastruktury IoT.
Kabel sieciowy CAT6A o długości 0,3 m doskonale nadaje się do krótkich połączeń oraz integracji urządzeń w ograniczonej przestrzeni. Ekranowany przewód zapewnia ochronę sygnału w środowiskach o podwyższonym ryzyku zakłóceń elektromagnetycznych.
Niezawodność i odporność – kabel RJ45 przemysłowy
Kabel Ethernet CAT6A RJ45-RJ45 Cabinet-Line charakteryzuje się odpornością na płomień (IEC 60332-2-2), wysoką odpornością chemiczną oraz na benzynę. Spełnia także wymagania dotyczące pracy w ruchu – minimalny promień gięcia wynosi 5-krotność średnicy przewodu. Zaleca się zabezpieczenie kabla przed nadmiernymi naprężeniami mechanicznymi za pomocą odpowiednich opasek kablowych.
Podsumowanie
Złącze RJ45 męski – męski prosty typu CAT6A to niezawodne rozwiązanie dla wymagających systemów sieciowych, automatyki oraz aplikacji przemysłowych. Dzięki precyzyjnie wykonanej konstrukcji i materiałom o podwyższonej odporności zapewnia długotrwałą i bezawaryjną pracę w trudnych warunkach środowiskowych.
