Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 25 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

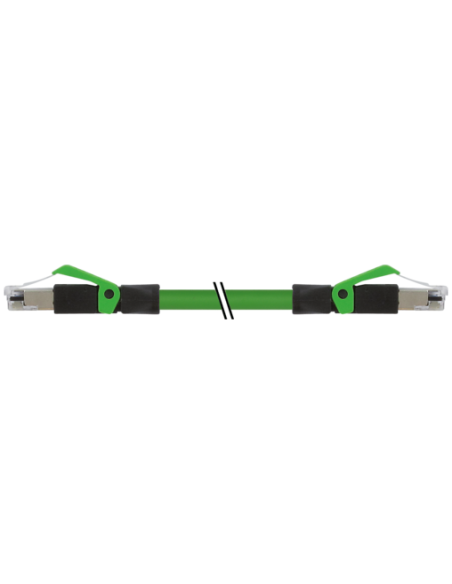

Konektor RJ45 prosty – profesjonalny kabel Ethernet do zastosowań przemysłowych i biurowych
Konektor RJ45 prosty - RJ45 prosty o długości 25 m (kod produktu: 7000-74301-7942500) to wysokiej jakości kabel Ethernet, przeznaczony zarówno do profesjonalnych instalacji przemysłowych, jak i zastosowań biurowych, a także wszędzie tam, gdzie niezbędne jest niezawodne połączenie sieciowe. Obustronne zakończenie złączami RJ45 oraz ekranowany przewód kategorii CAT5e zapewniają stabilną transmisję danych i skuteczną ochronę przed zakłóceniami elektromagnetycznymi.
Wysokiej jakości przewód Ethernet – trwałość i odporność
Kabel Ethernet RJ45 25 m został wykonany z trwałych materiałów – zewnętrzna powłoka z PUR zapewnia odporność na ścieranie oraz działanie chemikaliów i olejów, co sprawdza się w wymagających warunkach przemysłowych. Izolacja spełnia rygorystyczne normy bezpieczeństwa i odporności na ogień (UL 1581, IEC 60332-2-2). Przewód jest wolny od ołowiu, kadmu, FCKW, halogenów oraz silikonu, co czyni go bezpiecznym dla środowiska.
Zastosowanie konektora RJ45 – wszechstronność i kompatybilność
- Szybkie połączenia sieciowe do 100 Mbit/s – idealny do sieci LAN, systemów automatyki, urządzeń sieciowych i serwerowni.
- Pełna kompatybilność z urządzeniami Ethernet CAT5e – zgodność z normami ISO/IEC 11801:2002 oraz EN 50173-1.
- Stosowanie w środowiskach o zwiększonym ryzyku zakłóceń elektromagnetycznych dzięki skutecznemu ekranowaniu (oplot miedziany, ocynowany na 85%).
- Możliwość wykorzystania zarówno w aplikacjach ruchomych, jak i stacjonarnych – szeroki zakres temperatur roboczych od -25°C do +85°C.
Montaż i budowa złącza RJ45 – funkcjonalność i łatwość instalacji
Złącza RJ45 proste po obu stronach kabla pozwalają na szybkie i bezproblemowe podłączenie do routerów, przełączników, komputerów oraz urządzeń przemysłowych. Blokada zatrzaskowa zapewnia pewne mocowanie w gnieździe, a kompaktowe wymiary wtyku (49,5 mm długości) ułatwiają zastosowanie także w ograniczonych przestrzeniach montażowych.
Budowa mechaniczna i parametry techniczne kabla RJ45
- 4-żyłowy kabel o przekroju 22 AWG – zapewnia efektywną transmisję sygnału.
- Izolacja żył wykonana z PE, a dodatkowy płaszcz wewnętrzny z FRNC (biały kolor) dla zwiększonego bezpieczeństwa pożarowego.
- Oplot ekranujący chroni transmisję danych przed zakłóceniami zewnętrznymi.
- Obciążalność prądowa zgodna z DIN VDE 0298-4 – min. 4,8 A na żyłę.
- Stopień ochrony IP20 – przeznaczenie do zastosowań wewnętrznych.
Typowe zastosowania kabla prostego RJ45
- Wewnętrzne instalacje sieciowe w biurach i budynkach użyteczności publicznej.
- Konstrukcje szaf sterowniczych i rozdzielnic w automatyce przemysłowej.
- Podłączanie urządzeń sieciowych, komputerów, serwerów, paneli operatorskich oraz sprzętu przemysłowego wymagającego niezawodnego połączenia Ethernet.
- Instalacje, w których ważna jest odporność na chemikalia, oleje i mechaniczne uszkodzenia.
Konektor RJ45 prosty w wersji 4-pinowej, z ekranowanym kablem o długości 25 metrów, to uniwersalne rozwiązanie do profesjonalnych instalacji sieciowych wymagających bezpieczeństwa, trwałości i niezawodności transmisji danych.
