Ethernet CAT6A
Męski prosty – męski prosty

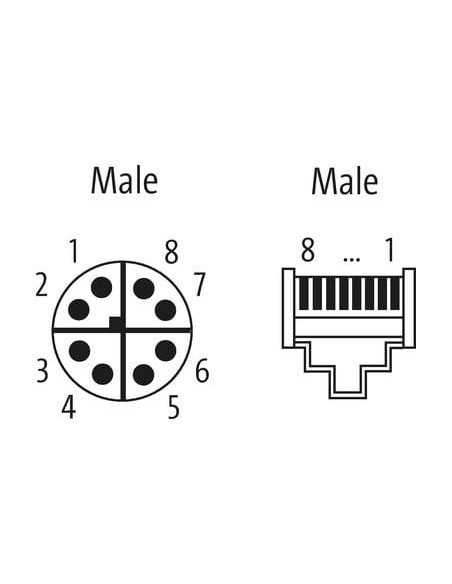

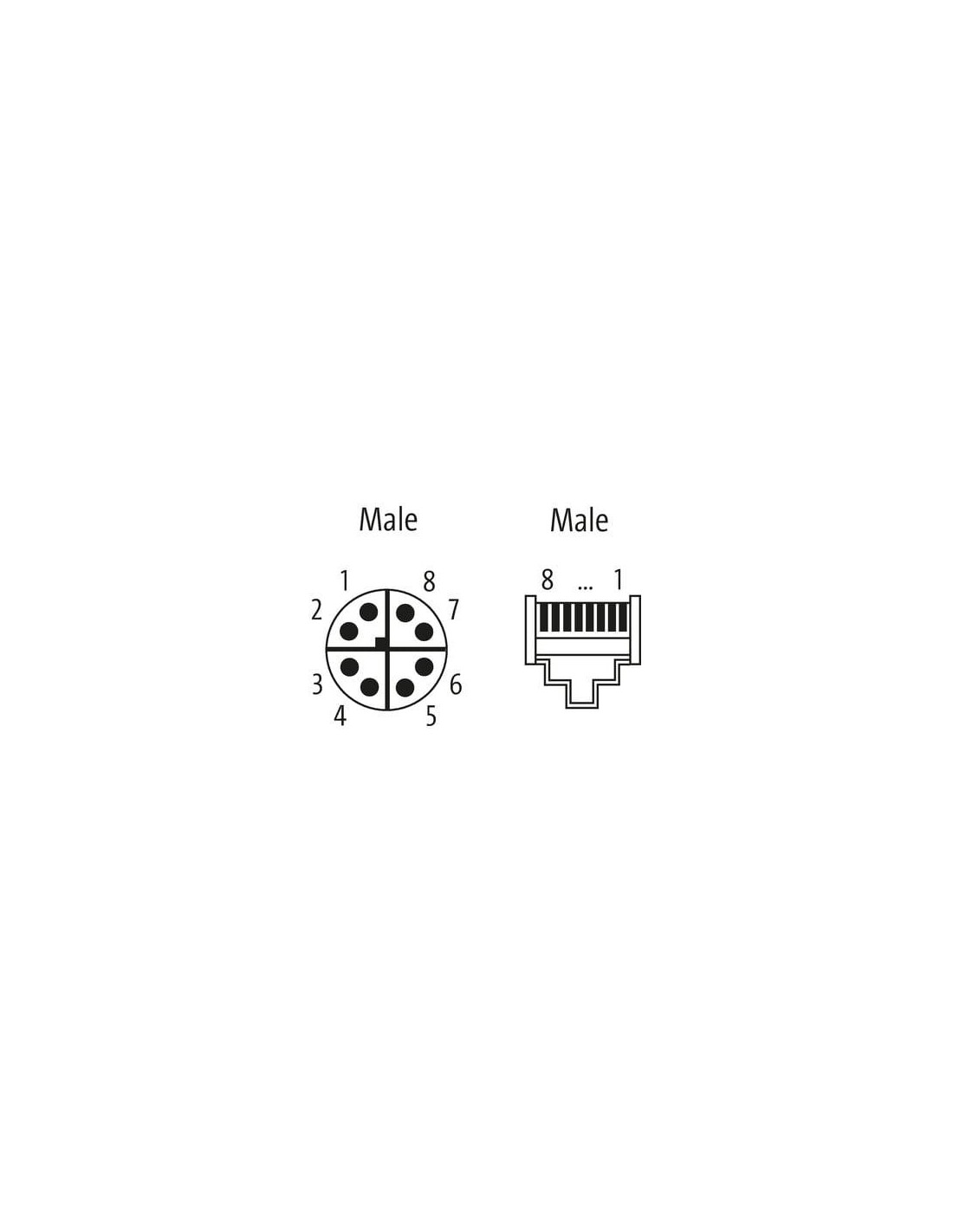

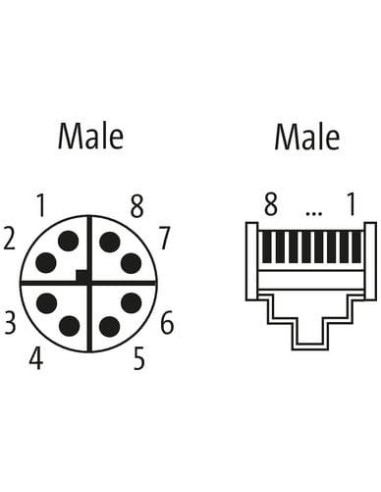

M12 – RJ45, 8-piny
Kodowanie X
Produkt spełnia wymagania wg UN/ECE R118
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 50 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-109 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady śruby | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

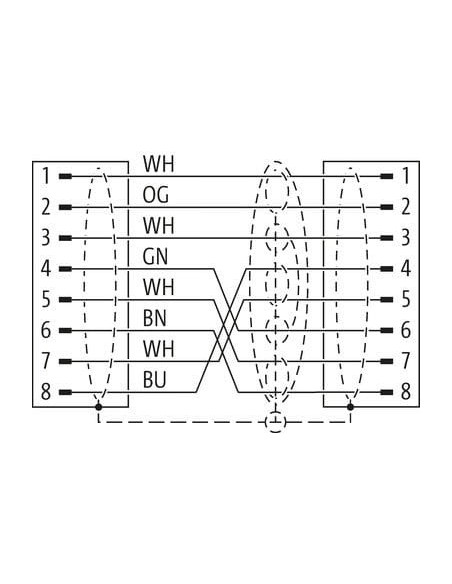

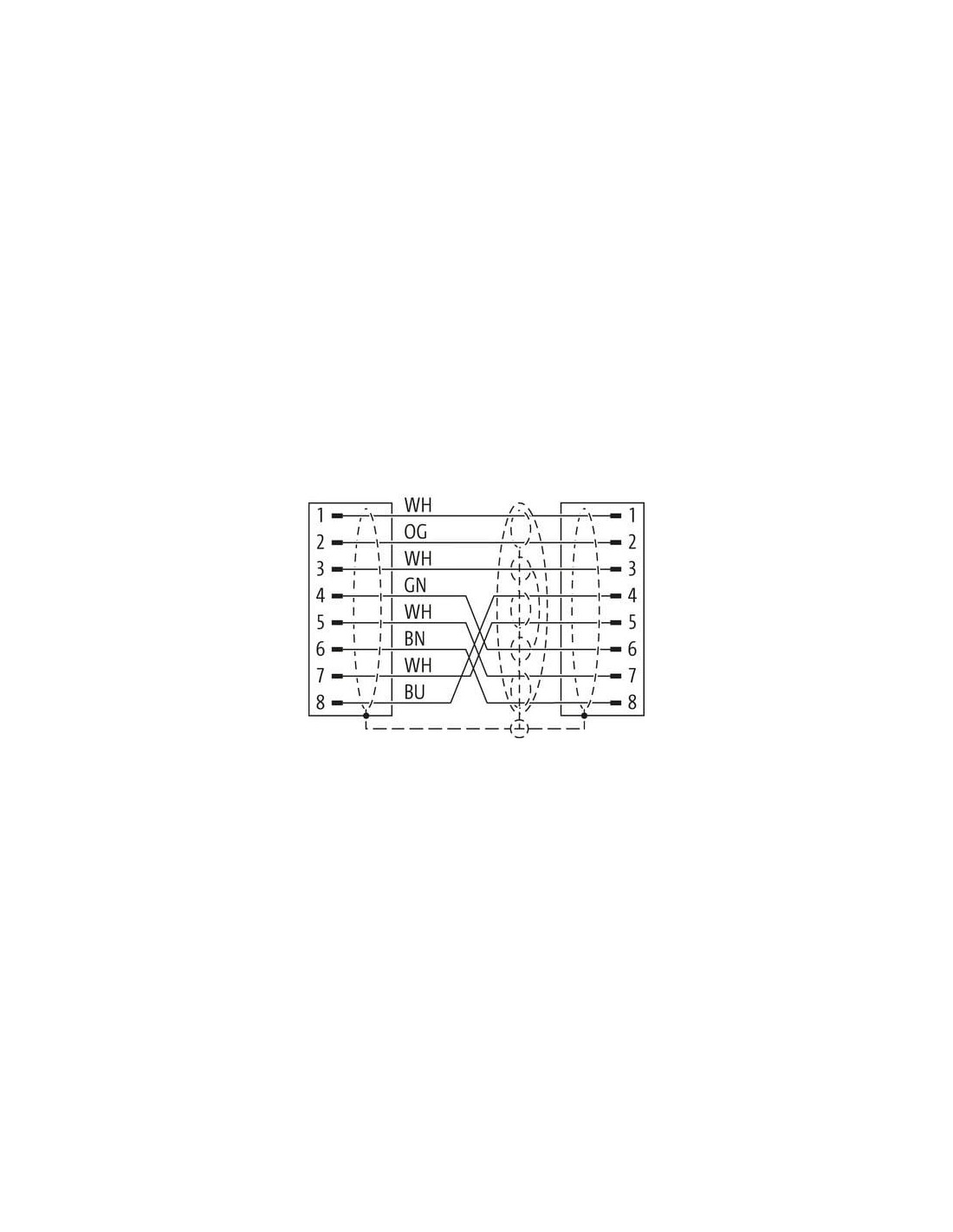

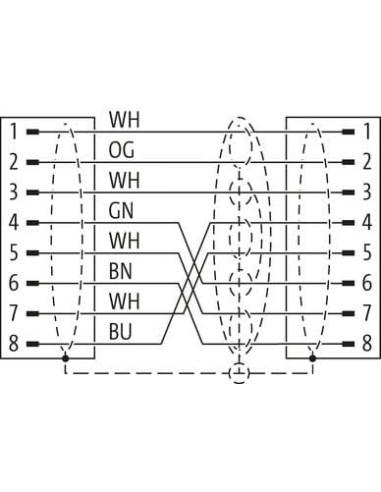

| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 790 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 140 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 44000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze M12 X-kodowane do RJ45 – Gigabitowy kabel Ethernet CAT6A 30m | 7000-51101-7903000
Przemysłowy przewód połączeniowy M12 X-kodowany (0°, złącze żeńskie) do RJ45 (0°, wtyk męski) o długości 30 metrów, dedykowany nowoczesnym instalacjom sieciowym opartym na protokole Ethernet w standardzie Gigabit Ethernet. Przewód umożliwia transmisję danych w wymagających warunkach przemysłowych, zapewniając wysoką odporność na czynniki środowiskowe, drgania i zakłócenia elektromagnetyczne.
Zastosowanie złącza M12 X-kodowanego RJ45
Kabel M12 X-kodowany do RJ45 znajduje szerokie zastosowanie w aplikacjach przemysłowych, automatyce, robotyce oraz maszynach, gdzie niezbędna jest niezawodna komunikacja sieciowa, przy jednoczesnym zachowaniu szczelności i odporności mechanicznej połączeń. Konstrukcja tego przewodu doskonale sprawdza się m.in. w:
- Systemach sterowania PLC i SCADA,
- Przemysłowych sieciach Gigabit Ethernet,
- Automatycznych liniach produkcyjnych i montażowych,
- Kamerach oraz urządzeniach monitoringu IP w środowiskach przemysłowych,
- Połączeniach sieciowych w pojazdach szynowych i autobusach (zgodność z UN/ECE R118),
- Oświetleniu przemysłowym oraz urządzeniach z komunikacją RJ45.
Najważniejsze cechy i zalety kabla M12 X-kodowanego / RJ45
- Transmisja na poziomie 10 Gbit/s – zgodność z kategorią CAT6A umożliwia przesył danych z bardzo wysoką przepustowością.
- X-kodowanie – zapewnia pełną integralność sygnałową oraz odporność na zakłócenia poprzez oddzielenie par przewodów sygnałowych.
- Odporność na czynniki zewnętrzne – powłoka z wytrzymałego, chemicznie odpornego PUR oraz wysoki stopień szczelności (IP66K, IP67 na stronie M12; IP20 na stronie RJ45).
- Bardzo dobra ekranizacja – oplot miedziany, ocynkowany oraz foliowanie zwiększa ochronę przed zakłóceniami elektromagnetycznymi, nawet przy transmisji na długich odcinkach (do 50 m).
- Solidność wykonania – mosiężne pozłacane styki, odporność mechaniczna na drgania i wstrząsy (zabezpieczenie przeciwwstrząsowe).
- Trwałość i bezpieczeństwo pracy – certyfikat cURus, wykonanie bezhalogenowe i bezołowiowe przewodu, wytrzymałość temperaturowa od -40°C do +80°C (dla stałej instalacji).
Technologia i wytrzymałość w jednym kablu przemysłowym
Złącze M12 X-kodowane zgodne z normą DIN EN 61076-2-109 gwarantuje uniwersalność oraz pewność połączenia w zautomatyzowanych instalacjach. Zastosowane materiały (korpus z PUR i odlew cynkowy) charakteryzują się odpornością na oleje, płomienie, ścieranie oraz wiele agresywnych chemikaliów spotykanych w przemyśle. Odpowiednia konstrukcja zapewnia szczelność połączenia oraz ochronę przed pyłem i wodą.
Struktura przewodu obejmuje 4 pary skrętek (8 żył, 26 AWG), co zapewnia wysoką jakość transmisji. Podwójne ekranowanie (oplot + folia) oraz zastosowanie pozłacanych styków sprzyja długotrwałej i bezawaryjnej pracy urządzeń sieciowych.
Typowe zastosowania kabla M12 X-kodowanego do RJ45
- Automatyka fabryk – połączenia urządzeń przemysłowych z siecią Ethernet.
- Transport publiczny – instalacje w autobusach, tramwajach i pociągach (zgodność z wymogami niepalności UN/ECE R118).
- Skanery, czujniki i systemy kontroli wizyjnej – szybka i niezawodna transmisja obrazu oraz danych.
- Magazyny automatyczne i roboty AGV – integracja inteligentnych systemów logistycznych.
- Stacje ładowania, szafy sterownicze, panele HMI – szybkie łączenie rozproszonej automatyki.
Kabel z złączem M12 X-kodowanym i RJ45 CAT6A w długości 30 m stanowi sprawdzone rozwiązanie dla profesjonalistów oczekujących niezawodności, bezpieczeństwa i elastyczności w montażu nowoczesnych sieci przemysłowych.
