Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Kapturek ochronny
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,6 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
General data | Cable
| Identyfikacja przewodu | S7V |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,87 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,47 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 45,1 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 2 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |

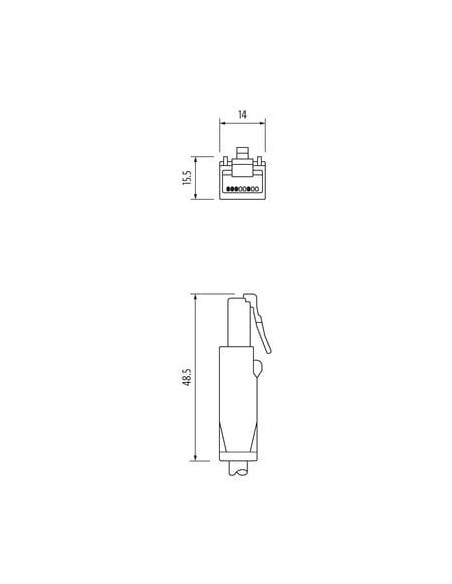

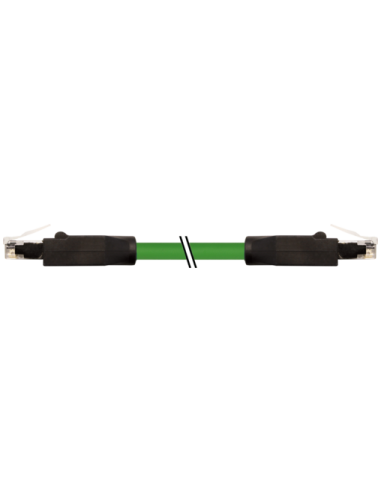

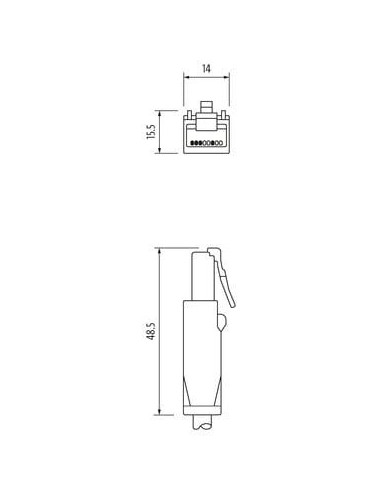

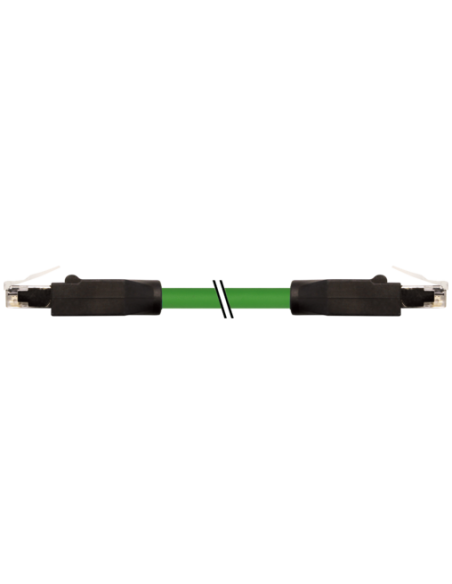

Złącze RJ45 męskie 0° / RJ45 męskie 0° Ethernet 0,6 m – Kabel połączeniowy kategorii 5
Kabel Ethernet RJ45-RJ45 o długości 0,6 m to wysokiej jakości przewód sieciowy przeznaczony do zastosowań przemysłowych, automatyki oraz sieci komputerowych, spełniający wymagania kategorii CAT5. Przewód umożliwia szybkie i stabilne połączenie urządzeń w sieciach lokalnych, systemach komunikacji przemysłowej oraz aplikacjach wymagających niezawodnej i odpornej na zakłócenia transmisji danych.
Specyfikacja techniczna – trwałość oraz niezawodność w wymagających warunkach
- Złącza: RJ45 męski 0° – RJ45 męski 0°
- Konfiguracja: 4-piny, zgodnie z kolorystyką: żółty (TD+), pomarańczowy (TD-), biały (RD+), niebieski (RD-)
- Kabel ekranowany: zapewniający wysoką ochronę przed zakłóceniami elektromagnetycznymi (opakowanie foliowe i oplot miedziany, pokrycie 75%)
- Wytrzymały płaszcz z TPE: odporny na ścieranie, chemikalia, oleje i benzynę
- Stopień ochrony: IP20 (zalecane użytkowanie w zamkniętych przestrzeniach)
- Praca w szerokim zakresie temperatur: od -40°C do +80°C (w stanie nieruchomym i ruchomym)
- Maksymalna prędkość transmisji: do 100 Mbit/s (Ethernet Fast Ethernet 100Base-TX, Full duplex)
Typowe zastosowania kabla Ethernet RJ45-RJ45 CAT5 w automatyce i IT
- Połączenia sieciowe w szafach sterowniczych
- Transfer danych pomiędzy urządzeniami automatyki (PLC, HMI, moduły I/O)
- Łączenie komputerów, switchy, routerów i innych urządzeń sieciowych
- Integracja w systemach zarządzania budynkiem BMS
- Przemysłowe sieci Ethernet
Zalety zastosowania kabla ekranowanego RJ45-RJ45
- Odporność na zakłócenia elektromagnetyczne dzięki podwójnemu ekranowaniu (folia + oplot miedziany)
- Długa żywotność i trwałość dzięki wysokiej jakości materiałom: płaszcz TPE, izolacja HDPE, przewody miedziane ocynowane
- Pełna zgodność z normami przemysłowymi: IEC 60332-2-2, UL 1581, DIN EN 60811-404
- Elastyczność i odporność na liczne cykle gięcia oraz skręcania (do 35 milionów cykli gięcia, do 5 milionów cykli skręcania), co pozwala na zastosowanie w instalacjach ruchomych oraz prowadzenie przewodów na trasach kablowych (C-track)
- Oznaczone żyły ułatwiające szybki montaż i identyfikację połączeń

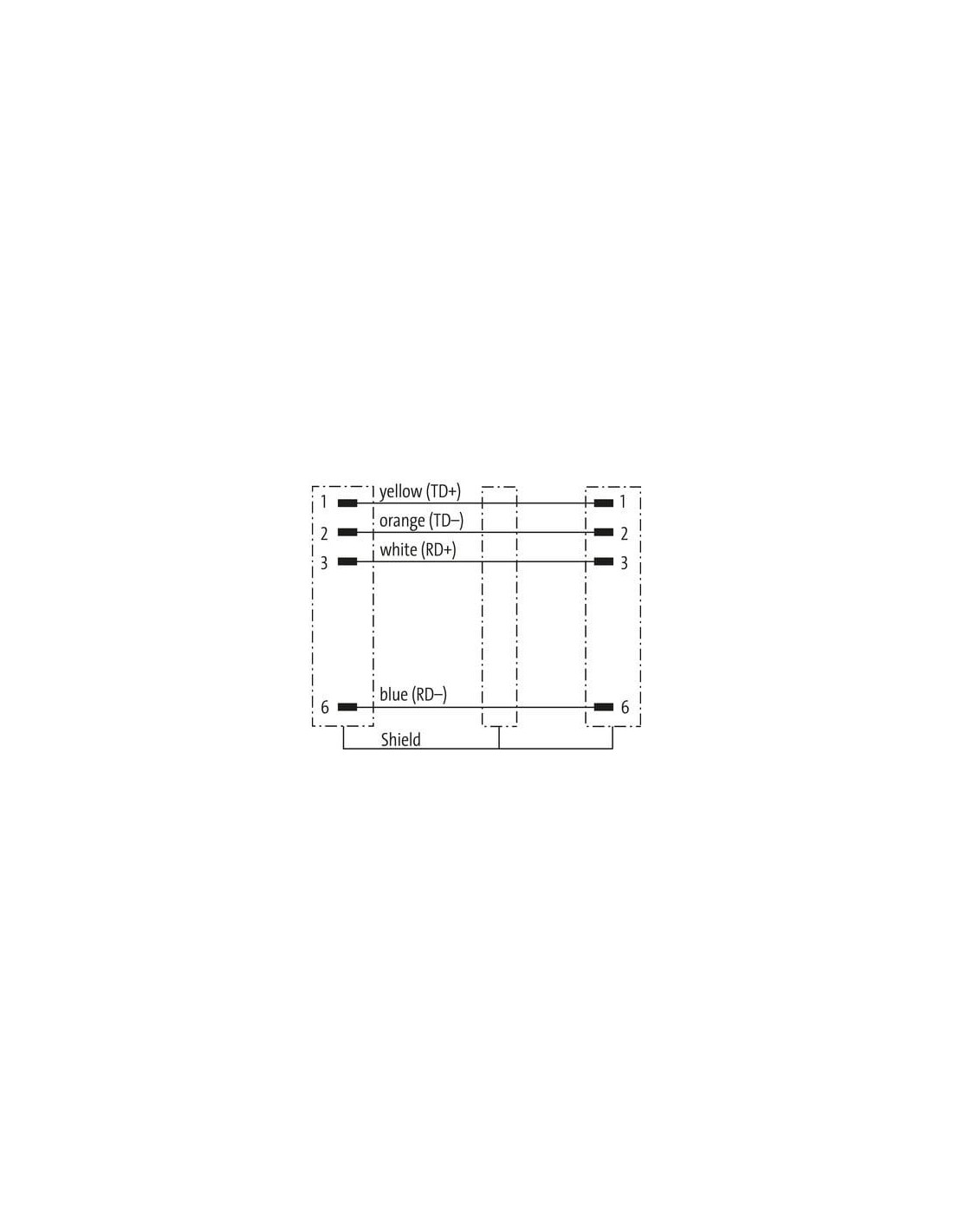

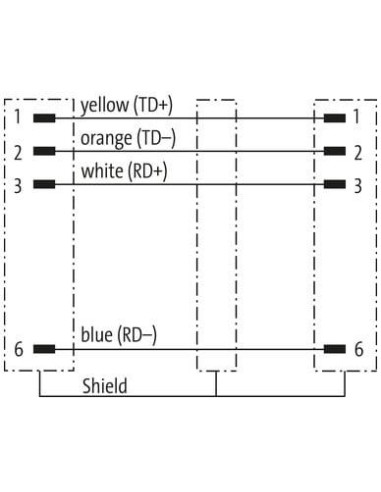

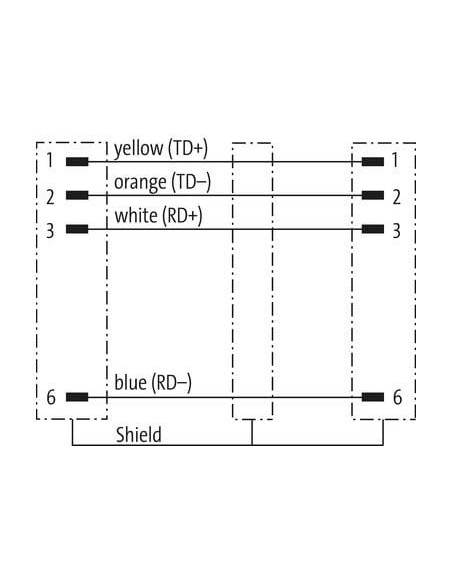

Konstrukcja oraz schemat połączeń - wsparcie dla inżynierów
Przewód wyposażony jest w obustronne złącza RJ45 z blokadą zatrzaskową, co zapewnia pewne i stabilne połączenie. Układ żył został jasno zilustrowany, co ułatwia szybkie okablowanie oraz eliminuje ryzyko pomyłek. Produkty te są chętnie stosowane w zaawansowanych aplikacjach automatyki, gdzie istotna jest odporność na czynniki zewnętrzne oraz niezawodność transmisji sygnału.
Możliwości indywidualizacji
Kabel dostępny jest także w innych długościach na życzenie. Warto dobrać odpowiednią długość przewodu do swojego zastosowania, aby zapewnić optymalny przebieg instalacji sieciowej oraz uniknąć strat sygnału.
