Produkt spełnia wymagania wg UN/ECE R118
Męski prosty – męski prosty
M12 – RJ45, 4-piny
Kodowanie D
ekranowany
Ethernet CAT5
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
| Duplex | Full duplex |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

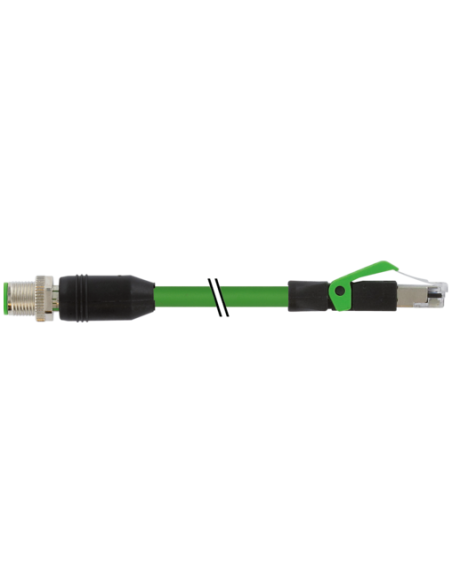

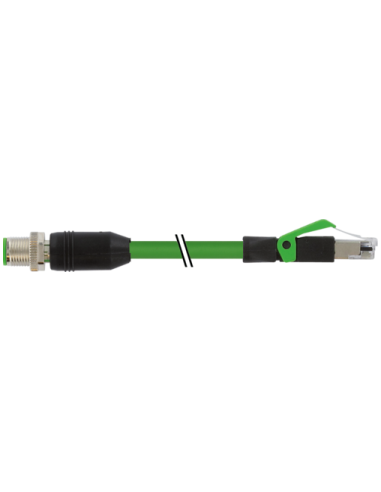

Konektor M12 męski prosty – RJ45 prosty to wysokojakościowy przewód połączeniowy do zastosowań przemysłowych, gwarantujący niezawodną transmisję danych w trudnych warunkach środowiskowych. Zgodność ze standardem Ethernet CAT5 zapewnia wysoką wydajność oraz stabilny przesył danych do 100 Mbit/s, co czyni ten produkt idealnym rozwiązaniem do zastosowań w automatyce, systemach sterowania oraz infrastrukturze przemysłowej.
Obudowa konektora M12 wykonana jest z odpornego tworzywa sztucznego, które charakteryzuje się bardzo dobrą odpornością chemiczną oraz olejoodpornością. Konektor spełnia wymagania norm DIN EN 61076-2-101 oraz UN/ECE R118, co gwarantuje bezpieczeństwo i trwałość instalacji, nawet w wymagającym środowisku przemysłowym.
Złącze M12 posiada stopień ochrony IP67, zapewniający szczelność przed pyłem i wilgocią przy prawidłowym montażu. Wysoka odporność na wstrząsy oraz zabezpieczenia przeciwwibracyjne umożliwiają montaż w maszynach i urządzeniach narażonych na intensywną eksploatację.
Przewód Ethernetowy o długości 3 metrów umożliwia elastyczne prowadzenie połączeń w instalacjach przemysłowych. Konstrukcja kabla bazuje na ekranowanej skrętce 4x22 AWG, co zapewnia stabilną komunikację oraz ochronę przed zakłóceniami elektromagnetycznymi.
Przewód jest odporny na oleje, benzyny oraz działanie czynników chemicznych, spełnia wysokie normy odporności ogniowej (IEC 60332-2-2, UL 1581 FT2), a jego zielona izolacja ułatwia szybkie rozpoznanie przewodu w szafie sterowniczej.
Złącze M12 D-kodowane posiada gwint M12 x 1 i umożliwia szybki oraz pewny montaż dzięki kluczowi SW13. Złącze RJ45 pozwala na łatwe połączenie z siecią lub urządzeniem przemysłowym, a ekranowanie przewodu na poziomie 85% skutecznie minimalizuje zakłócenia.
Maksymalne napięcie pracy przewodu AC: 300 V, a wysoka rezystancja izolacji gwarantuje pewność transmisji, nawet na dłuższych trasach kablowych.
Konektor M12 męski prosty – RJ45 prosty to niezawodne i wydajne rozwiązanie do budowy przemysłowych sieci Ethernet, gwarantujące bezpieczeństwo, trwałość oraz szybką transmisję danych w najbardziej wymagających aplikacjach.
