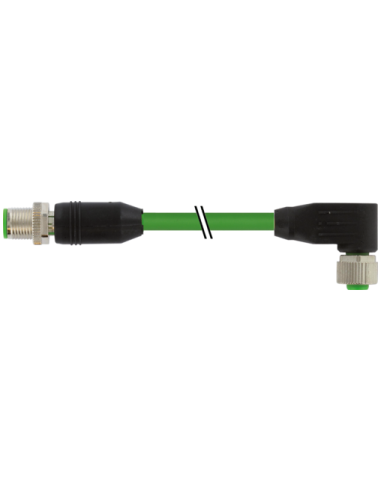

Cube67
Męski prosty – żeński 90°
M12 – M12, 6-piny
ekranowany
Przewód hybrydowy
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Materiał | PUR |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (szary, rosa), niebieski, biały, , czarny |
General data | Cable
| Identyfikacja przewodu | 802 |
| Funkcja kabla | Hybrydowe, Sygnał, Dane |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 wires z Sposób łączenia z 3 Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | (szary, rosa), niebieski, biały, , czarny |
Mechanical data | Cable
| Cable weigth | 77 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 32 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 0,25 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6,3 A |
| Obciążalność prądowa min. żyły (dane) | 3,2 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Współczynnik indukcyjności elektrycznej | 0,65 mH/km |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 63000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,2 kV @ 60 s |
| Rezystancja izolacji | 2000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
| Skręcanie | ± 180 °/m |
Konektor Cube67 M12 męski – żeński kątowy 6-pinowy | 7000-46051-8020100
Profesjonalny konektor przemysłowy Cube67 o numerze katalogowym 7000-46051-8020100 przeznaczony jest do zaawansowanych systemów automatyki oraz instalacji wymagających pewnego i trwałego połączenia elektrycznego. Produkt wyposażony jest w złącze M12 męskie proste oraz żeńskie kątowe (90°), co pozwala na wygodne prowadzenie przewodów nawet w ciasnych przestrzeniach oraz w układach, gdzie konieczne jest zachowanie określonego promienia gięcia.
Zalety i sposób użytkowania konektora Cube67 M12
Złącze M12 z hybrydowym okablowaniem umożliwia przesyłanie sygnałów, zasilania oraz danych w jednym przewodzie, co znacznie ułatwia organizację instalacji. Ekranowanie przewodu zapewnia doskonałą ochronę przed zakłóceniami elektromagnetycznymi, co pozwala na stosowanie konektora w środowiskach o wysokim poziomie zakłóceń, m.in. w sterowniach, liniach produkcyjnych oraz maszynach przemysłowych.
- Kątowa konstrukcja (90°) ułatwia montaż w trudno dostępnych miejscach.
- 6-pinowa budowa pozwala na uniwersalne zastosowanie w automatyce.
- Zwiększona odporność na warunki przemysłowe dzięki powłoce PUR oraz szczelności IP67/IP66K.
- Wytrzymałość na drgania – zastosowane zabezpieczenie przeciwwstrząsowe.
- Możliwość pracy w szerokim zakresie temperatur (-25 °C do +85 °C dla złącza, -50 °C do +90 °C dla kabla).
- Odporność na płomień, oleje, benzynę oraz liczne chemikalia.
Typowe zastosowania konektora hybrydowego M12
Konektor Cube67 M12 znajduje zastosowanie w nowoczesnych systemach automatyki przemysłowej, liniach produkcyjnych, centrach logistycznych, aplikacjach maszynowych oraz w rozwiązaniach wymagających wysokiej niezawodności połączenia. Doskonale sprawdza się w instalacjach robotycznych, maszynach CNC, a także w rozproszonych systemach sterowania, gdzie wymagany jest szybki transfer danych oraz bezpieczne zasilanie urządzeń peryferyjnych.
Wybrane cechy techniczne konektora Cube67 7000-46051-8020100
- Rodzaj złączy: M12, męskie proste – żeńskie kątowe (90°).
- Liczba pinów: 6, układ zgodny z normą przemysłową (pinout według schematu).
- Długość kabla: 1 m (inne długości na zamówienie).
- Materiał obudowy: tworzywo PUR, odporne na oleje i chemikalia.
- Stopień ochrony: IP67 (IEC 60529), IP66K (ISO 20653:2013) – odporność na kurz i wodę.
- Zakres napięcia roboczego: do 30 V AC/DC (UL).
- Prąd znamionowy: do 4 A na styk.
- Średnica zewnętrzna kabla: 6,6 mm.
- Oznaczenia przewodów oraz schemat połączeń: zgodne z normą (załączone na rysunku technicznym).
Trwałość i bezpieczeństwo instalacji
Wysoka jakość wykonania oraz zastosowanie materiałów odpornych na starzenie, promieniowanie UV, oleje i uszkodzenia mechaniczne umożliwiają długotrwałą oraz bezawaryjną pracę nawet w najbardziej wymagających warunkach przemysłowych. Konektor zapewnia skuteczne ekranowanie oraz ochronę przed wpływem środowiska, co minimalizuje przerwy w transmisji sygnałów i eliminuje ryzyko zakłóceń.
Konstrukcja i kompatybilność
Znormalizowane złącza M12 umożliwiają szeroką kompatybilność z urządzeniami automatyki przemysłowej różnych producentów. Konstrukcja pozwala na szybki i prosty montaż oraz zapewnia odpowiednie zabezpieczenie przed wstrząsami i drganiami instalacji.
Produkt posiada odpowiednie certyfikaty (m.in. cURus), spełnia normy dotyczące odporności chemicznej, odporności na ogień oraz wytrzymałości mechanicznej. To praktyczne rozwiązanie dla wszystkich instalacji, gdzie niezawodność połączenia jest kluczowa.
