Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Kapturek ochronny
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
General data | Cable
| Identyfikacja przewodu | S7V |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,87 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,47 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 45,1 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 2 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |

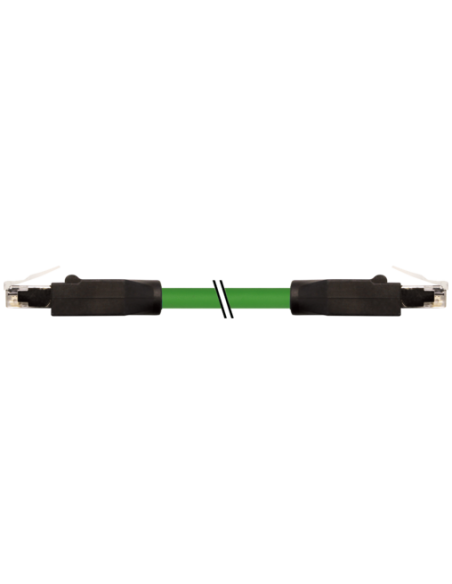

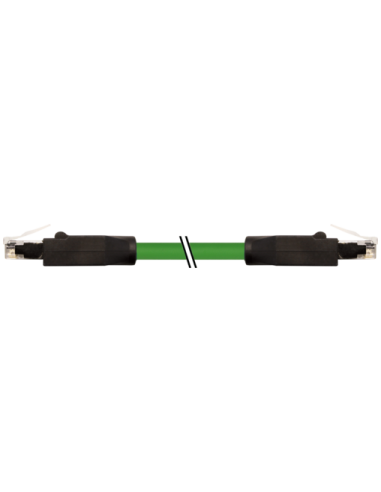

Konektor Ethernet RJ45 prosty – Kabel połączeniowy 5m CAT5 4-pin ekranowany
Konektor RJ45 prosty – RJ45 prosty o długości 5 metrów to wysokiej jakości kabel połączeniowy Ethernet klasy przemysłowej, przeznaczony do niezawodnych połączeń w sieciach automatyki oraz w wymagających instalacjach przemysłowych. Produkt oferuje kategorię transmisji CAT5 zgodną z normami ISO/IEC 11801:2002 oraz EN 50173-1, co umożliwia przesył danych z prędkością do 100 Mbit/s w pełnym dupleksie.
Kabel połączeniowy RJ45 – Zastosowanie w przemyśle i automatyce
Konektor jest ekranowany, o konstrukcji 4-pinowej, wykonany z materiałów o wysokiej odporności chemicznej i mechanicznej. Dzięki temu doskonale nadaje się do stosowania w trudnych warunkach środowiskowych, na przykład w liniach produkcyjnych, urządzeniach sterujących, panelach operatorskich oraz rozdzielniach automatyki.
Możliwości wykorzystania przewodu RJ45 5m
- Szybkie i pewne połączenie urządzeń przemysłowych Ethernet.
- Integracja sterowników PLC z siecią LAN.
- Łączenie paneli operatorskich HMI, robotów, czujników i systemów SCADA.
- Tworzenie lokalnych połączeń między switchami sieciowymi a komputerami przemysłowymi.
- Zastosowanie w środowiskach o podwyższonej odporności na oleje i substancje chemiczne.
Konstrukcja i właściwości techniczne kabla Ethernet CAT5
Kabel został wyposażony w ekran z oplotu miedzianego (pokrywanego cyną) oraz folię ekranującą, co zapewnia wysoką odporność na zakłócenia elektromagnetyczne i gwarantuje stabilną transmisję sygnału.
Obudowa wykonana z tworzywa PUR oraz zatrzaskowa blokada czynią połączenie trwałym również przy intensywnej eksploatacji. Zielona izolacja oraz oznaczenia przewodów (biały, niebieski, pomarańczowy, żółty) umożliwiają szybką identyfikację i bezpieczny montaż.
Wytrzymałość i odporność kabla RJ45
- Zakres temperatur pracy: od -40°C do +80°C (możliwość pracy w ruchu i na stałe).
- Odporność mechaniczna na wielokrotne zginanie – do 35 milionów cykli.
- Odporność na skręcanie – nawet 5 milionów cykli.
- Klasa ochrony IP20 (przy zamontowanych i dokręconych złączach).
- Odporność na płomienie według norm IEC 60332-2-2 oraz UL 1581 FT2.
- Dobre właściwości chemiczne oraz odporność na oleje.

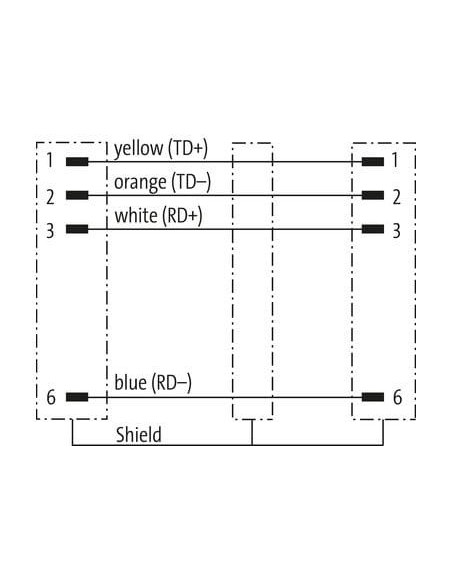

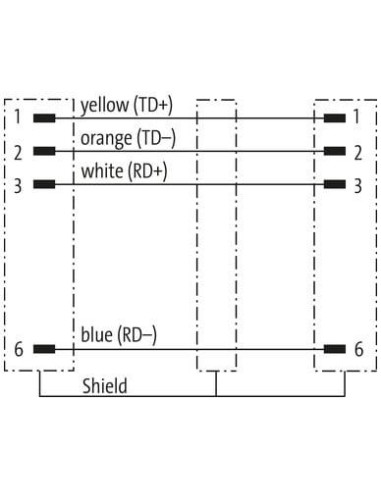

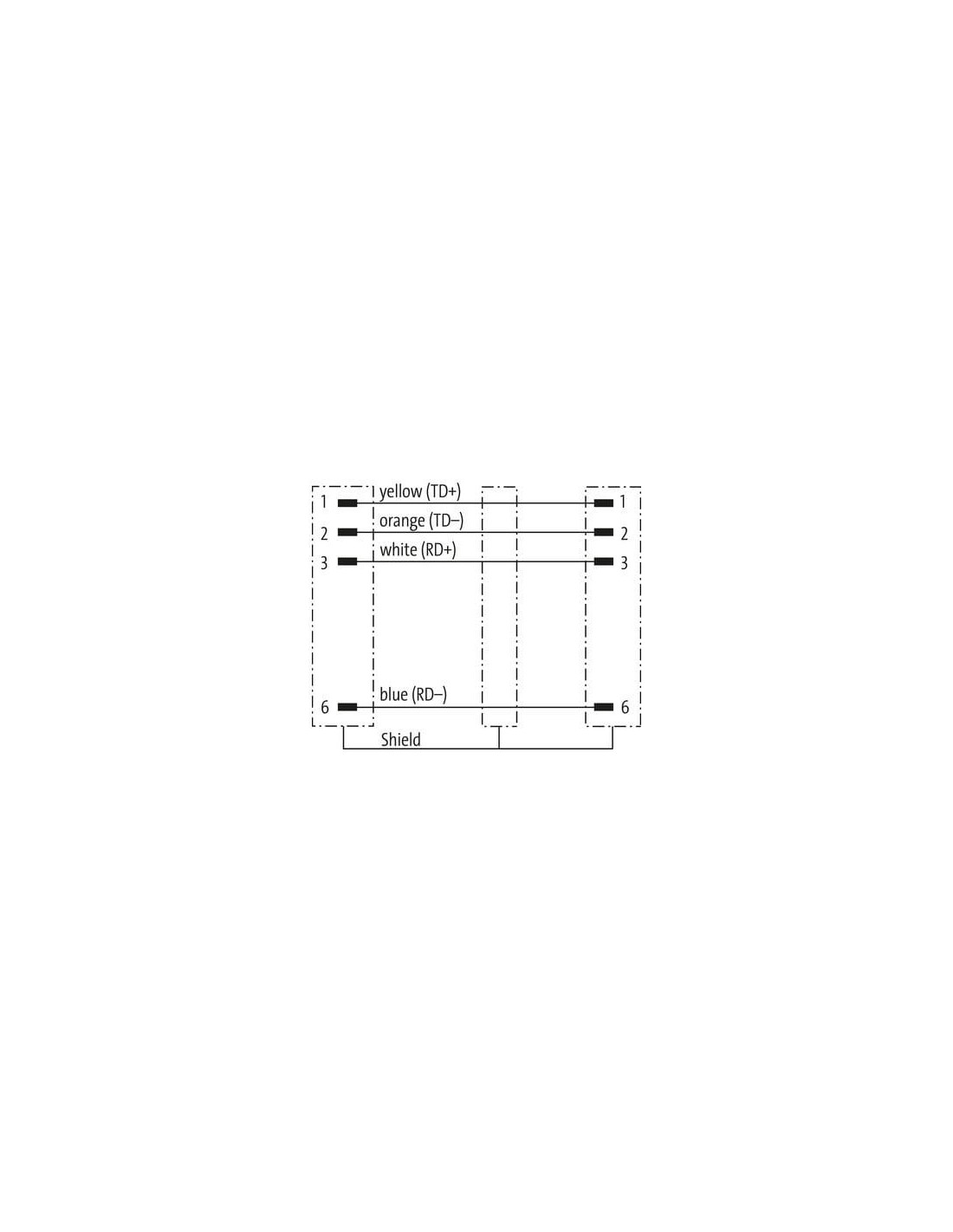

Typowa budowa i schemat połączeń RJ45
Kabel wykorzystuje 4 żyły 22 AWG (skrętka miedziana, ocynowana) w konfiguracji:
- 1 – żółty (TD+), 2 – pomarańczowy (TD-), 3 – biały (RD+), 6 – niebieski (RD-).
- Ekranowanie: oplot miedziany pokryty cyną, pokrycie 75%.
Dzięki czytelnej numeracji styków oraz standardowemu rozmieszczeniu przewód zapewnia kompatybilność z większością dostępnych na rynku urządzeń przemysłowych oraz sieciowych.
Bezpieczeństwo i łatwa instalacja przewodu RJ45 5m
Trwała blokada zatrzaskowa oraz kapturek ochronny minimalizują ryzyko uszkodzeń mechanicznych. W opisach technicznych zawarto również zalecenia dotyczące właściwego mocowania oraz promienia gięcia, aby zapewnić długą żywotność i zachowanie klasy szczelności.
Produkt posiada certyfikat cURus, potwierdzający spełnienie rygorystycznych norm bezpieczeństwa elektrycznego.
Konektor RJ45 prosty – RJ45 prosty o długości 5 m to niezawodne i sprawdzone rozwiązanie do stosowania w profesjonalnych instalacjach Ethernet w automatyce przemysłowej, systemach sterowania oraz w każdym miejscu, gdzie liczy się stabilność transmisji i odporność na czynniki zewnętrzne.
