DeviceNet, CANopen
Męski prosty – żeński 90°
M12 – M12, 5-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
General data | Cable
| Identyfikacja przewodu | 803 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
Mechanical data | Cable
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120 Ω ± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

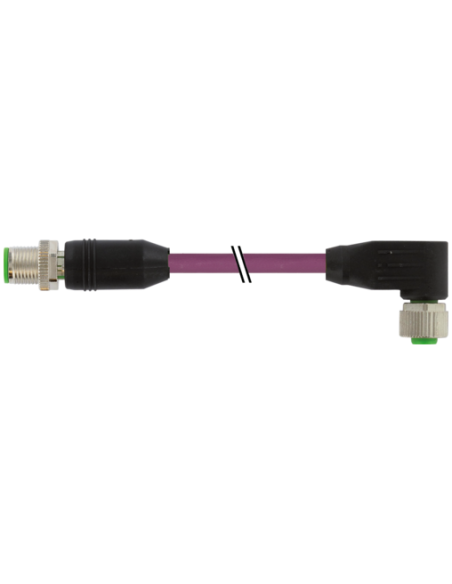

Złącze M12 męskie proste / M12 żeńskie kątowe 90° — przewód DeviceNet, CANopen, 5-pinowy, ekranowany
Złącze M12 męskie proste / M12 żeńskie 90° o długości 1,5 m to wysokiej jakości przewód połączeniowy, przeznaczony do profesjonalnych zastosowań przemysłowych, automatyki oraz systemów komunikacji opartych na DeviceNet i CANopen. Dzięki ekranowaniu oraz zastosowaniu tworzywa PUR, produkt zapewnia wysoką odporność na zakłócenia elektromagnetyczne oraz wpływ czynników chemicznych i olejów.
Najważniejsze cechy złącza M12 — przystosowanie do wymagających aplikacji
- Standard M12 (A-kodowanie, 5 pinów) — najczęściej wybierane rozwiązanie do transmisji sygnałów oraz zasilania w przemyśle.
- Ekranowany przewód — skuteczna ochrona przed zakłóceniami oraz kompatybilność elektromagnetyczna, szczególnie istotna w środowisku maszynowym.
- Odporność na chemikalia i oleje — powłoka z PUR gwarantuje długą żywotność, sprawdzając się nawet przy ciągłym kontakcie z olejami, chłodziwami i innymi agresywnymi mediami.
- Stopień ochrony IP65 / IP67 — zapewnia pełną ochronę przed pyłem i wodą (w warunkach włożenia i przykręcenia), co umożliwia montaż nawet w trudnych warunkach przemysłowych.
- Konstrukcja męska/żeńska — przewód zakończony prostym złączem męskim M12 oraz kątowym złączem żeńskim M12 (90°), co pozwala na montaż w miejscach o ograniczonej przestrzeni.
Możliwości i typowe zastosowania przewodu M12 — DeviceNet, CANopen
Przewody M12 są stosowane przede wszystkim w automatyce przemysłowej, logistyce, robotyce, a także w liniach produkcyjnych oraz maszynach wymagających niezawodnego i bezpiecznego połączenia sygnałowego oraz zasilającego. Dzięki zgodności z DeviceNet i CANopen, złącze idealnie sprawdza się w aplikacjach sieciowych, automatach pakujących, układach transportowych, systemach sterowania oraz rozbudowanych instalacjach rozproszonych.
Budowa i wytrzymałość — przewód M12 do pracy w trudnych warunkach
- Kabel hybrydowy: pozwala jednocześnie na transmisję danych oraz zasilanie urządzeń.
- Wysoka elastyczność płaszcza PUR: dedykowana do pracy w ruchu oraz elastycznych aplikacjach typu C-track (do 1 miliona cykli gięcia).
- Odpowiedni do pracy w szerokim zakresie temperatur (-40°C do +80°C w aplikacjach stałych), a także odporny na promieniowanie UV i ścieranie.
- Brak halogenów, bezołowiowy i wolny od FCKW: spełnia wymagania środowiskowe oraz standardy bezpieczeństwa.
- Solidne zaciski oraz niklowane metalowe gwinty gwarantują trwałość i pewność połączenia.

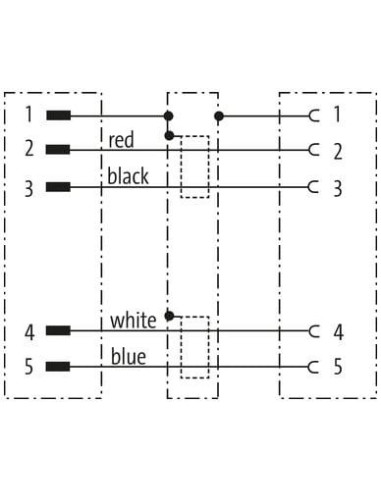

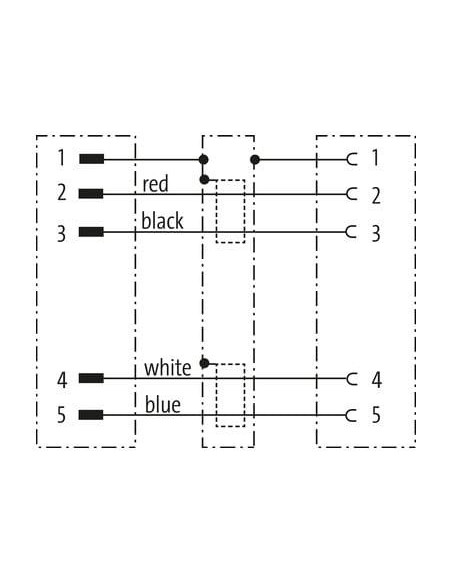

Schemat złącza i typowa kolorystyka przewodów
- Układ pinów 5-pinowych: standardowy układ DeviceNet/CANopen, zgodny z międzynarodowymi normami.
- Kolory przewodów: czerwony, czarny, biały, niebieski — ułatwiają szybkie i bezbłędne podłączanie.
Zastosowania kabli M12 — gdzie wykorzystać?
- Systemy sterowania maszyn
- Przemysł motoryzacyjny
- Transport i logistyka
- Robotyka
- Automatyka procesowa
- Sensoryka i systemy bezpieczeństwa
Wybierając złącze M12 męskie proste / żeńskie 90°, ekranowane, otrzymujesz niezawodne połączenie sygnałowe oraz zasilające, odporne na trudne warunki przemysłowe i uszkodzenia mechaniczne, zgodne z kluczowymi standardami automatyki.
