Męski prosty – męski prosty
M12 – RJ45, 4-piny
Kodowanie D
ekranowany
Ethernet CAT5
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 8 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

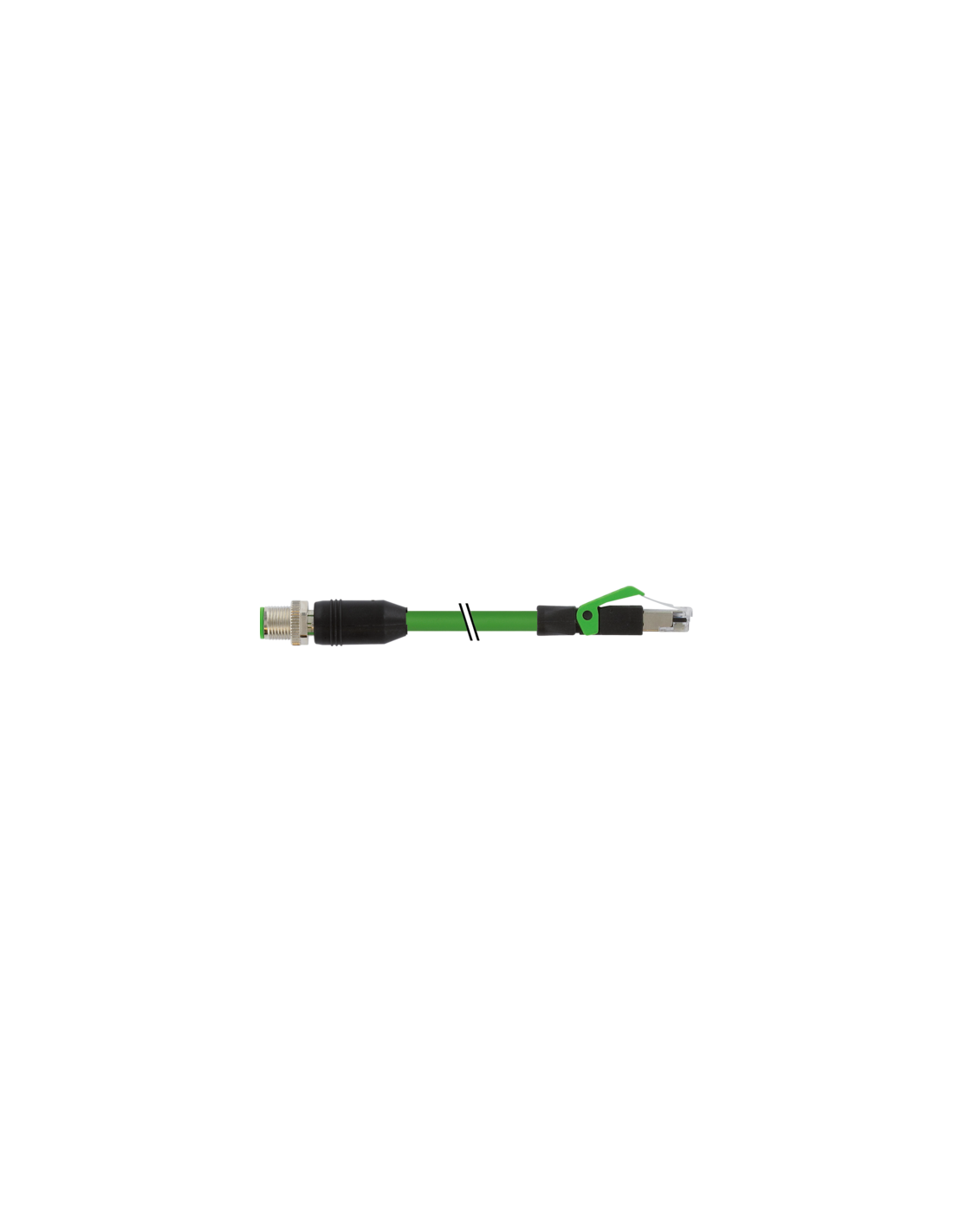

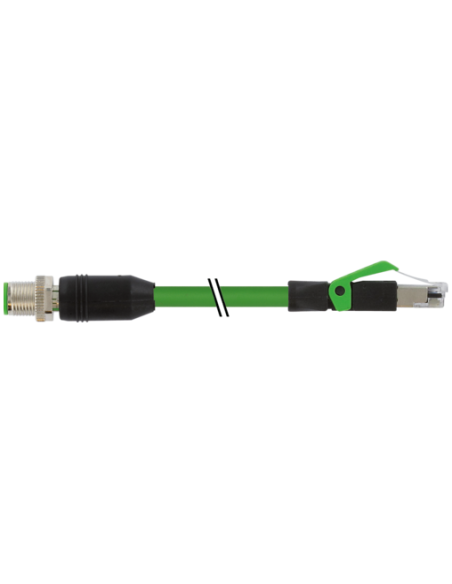

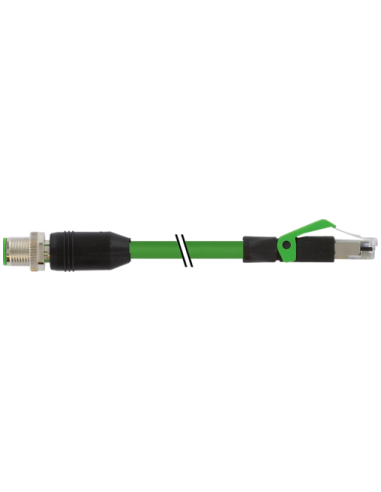

Złącze M12 męskie 0° / RJ45, 0° Ethernet – kabel przemysłowy 8 m do aplikacji sieciowych
Złącze M12 męskie 0° / RJ45, 0° Ethernet o długości 8 metrów to wysokiej jakości, ekranowany przewód kategorii CAT5, przeznaczony do niezawodnych połączeń sieciowych w środowiskach przemysłowych oraz automatyce. Produkt spełnia wymagania normy DIN EN 61076-2-101 (M12), co zapewnia kompatybilność i bezpieczeństwo użytkowania w aplikacjach Ethernet.
Wysoka odporność przemysłowa – bezpieczeństwo i niezawodność transmisji danych
Kabel wyposażony został w złącze M12 D-kodowane oraz RJ45 (proste wyprowadzenia), co gwarantuje szybkie i pewne podłączenie urządzeń sieciowych w warunkach przemysłowych. Stopień ochrony IP67 (M12) oraz IP20 (RJ45) chronią przed pyłem i wodą, umożliwiając pracę w trudnych warunkach środowiskowych.
Zastosowania przewodu M12-RJ45 Ethernet
- Połączenia urządzeń Ethernet w rozdzielniach przemysłowych
- Integracja maszyn i linii produkcyjnych z siecią IT i OT
- Systemy automatyki przemysłowej, robotyki oraz czujników wymagających przesyłu danych przez Ethernet
- Modernizacja i rozbudowa istniejącej infrastruktury sieciowej
Mocna konstrukcja odporna na czynniki środowiskowe
Przewód posiada osłonę PUR o doskonałej odporności chemicznej oraz na oleje. Kabel jest wolny od halogenów, ołowiu i silikonu, co zwiększa bezpieczeństwo użytkowania w przemyśle spożywczym oraz w środowisku o podwyższonych wymaganiach dotyczących czystości. Ekranowanie na poziomie 85% chroni przed zakłóceniami elektromagnetycznymi, zapewniając stabilną i niezakłóconą transmisję danych.
Specyfikacja techniczna – kluczowe cechy
- Długość kabla: 8 m
- Prędkość transmisji: do 100 Mbit/s (Ethernet)
- Kodowanie D, 4 piny
- Temperatura pracy: od -40°C do +80°C (praca stała)
- Wytrzymałość na zginanie, możliwość instalacji stacjonarnej oraz ruchomej
- Wysoka odporność na ścieranie, płomień, oleje i benzyny
- Materiał przewodu: PUR/FRNC, miedź goła, przekrój 22 AWG
Uniwersalne możliwości wykorzystania w automatyce i przemyśle
Złącze M12 / RJ45 Ethernet 8 m znajduje zastosowanie w środowiskach przemysłowych, gdzie wymagane są szybkie i niezawodne połączenia Ethernet, odporność na wstrząsy, wibracje oraz agresywne media. Jest idealnym rozwiązaniem łączącym świat automatyki przemysłowej ze standardową infrastrukturą sieciową, zarówno w maszynach, jak i w panelach operatorskich.
Rozwiązanie dedykowane trwałym i bezpiecznym połączeniom sieciowym na liniach produkcyjnych, w szafach sterowniczych, urządzeniach transportowych oraz wszędzie tam, gdzie ważna jest wytrzymałość, niezawodność i niezakłócona transmisja danych.
