Ethernet CAT6A
Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 25 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
General data | Cable
| Identyfikacja przewodu | 380 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 8 |
| Amount strands (wire) | 7 |
| Diameter of single wires | 27 AWG |
| Conductor crosssection (wire) | 27 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | 0 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |

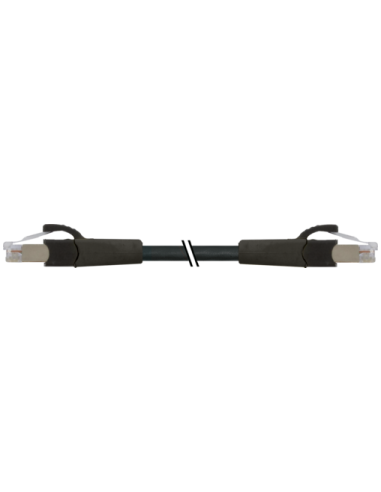

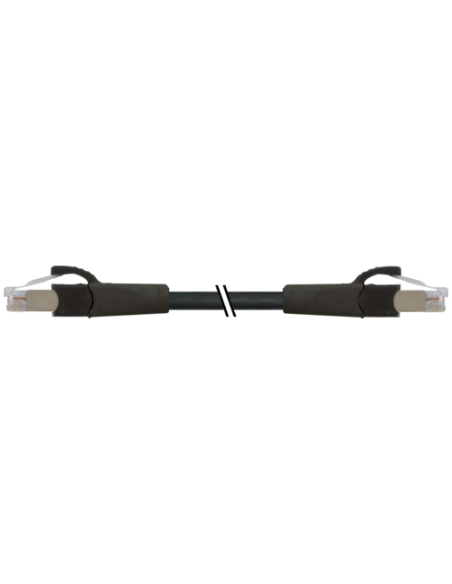

Kabel Ethernet RJ45 męski-męski 5m CAT6A – Gigabit, ekranowany, kod 7000-74711-3800500
Kabel RJ45 męski 0° / RJ45 męski 0° Szafa-Line o długości 5 metrów przeznaczony jest do profesjonalnych zastosowań w sieciach przemysłowych i biurowych. Produkt wyróżnia się wysoką jakością wykonania oraz zgodnością ze standardem Ethernet CAT6A. Kabel ekranowany gwarantuje stabilną transmisję danych, minimalizując zakłócenia elektromagnetyczne, co jest kluczowe w środowiskach narażonych na różnorodne interferencje.
Zastosowania i zalety kabla RJ45 męski-męski CAT6A
Kabel sieciowy RJ45-RJ45 sprawdzi się wszędzie tam, gdzie wymagana jest niezawodna i szybka transmisja danych – w szafach sterowniczych, instalacjach IT, automatyce przemysłowej, a także w rozwiązaniach domowych, przy podłączaniu komputerów, przełączników, routerów lub urządzeń multimedialnych. Umożliwia przesyłanie danych z prędkością do 10 Gbit/s, co zapewnia płynność działania nawet najbardziej wymagających sieci.
- Wysoka prędkość transmisji – obsługa do 10 Gbit/s
- Ekranowanie – skuteczna ochrona przed zakłóceniami elektromagnetycznymi
- Brak osłon kablowych – idealny do instalacji w ograniczonych przestrzeniach
- Wysoka odporność na czynniki chemiczne i oleje dzięki powłoce PUR
- Solidne wykonanie – tworzywo sztuczne o dużej wytrzymałości
- Uniwersalność – zastosowanie w szafach rackowych, serwerowniach, automatyce i przemyśle
Budowa i bezpieczeństwo eksploatacji przewodu
Przewód sieciowy jest wyposażony w 8-pinowe złącza RJ45 typu prostego (male-male), które zapewniają solidne i stabilne połączenie. Kabel charakteryzuje się wysoką odpornością ogniową (spełnia normy UL 1581 § 1090, IEC 60332-2-2) oraz odpornością na płomienie i środki chemiczne, a także wytrzymuje temperatury robocze od -25°C do +85°C.
Powłoka kabla wykonana jest z materiału FRNC, co znacząco podnosi bezpieczeństwo użytkowania w środowiskach przemysłowych. Blokada zatrzaskowa złącza zapewnia pewność montażu, a dodatkowe wskazówki dotyczące prawidłowej instalacji pomagają unikać mechanicznych naprężeń i uszkodzeń przewodu.
Typowe zastosowania kabla RJ45 męski-męski
- Połączenia w szafach sterowniczych i serwerowych (rackowych)
- Szybka transmisja danych w sieciach LAN, automatyce oraz instalacjach przemysłowych
- Łączenie komputerów, switchy, routerów oraz innych urządzeń sieciowych
- Instalacje multimedialne wymagające stabilnej transmisji bez zakłóceń
- Zastosowanie w trudnych warunkach środowiskowych – odporność na oleje, chemikalia i podwyższone temperatury
Dzięki zastosowaniu ekranowanego kabla CAT6A każda infrastruktura sieciowa zyskuje na odporności, wydajności i trwałości połączeń, nawet w wymagających aplikacjach przemysłowych.
