Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,6 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, niebieski, biały, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 777 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| wire arrangement | biały, niebieski, biały, pomarańcz |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 4 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |

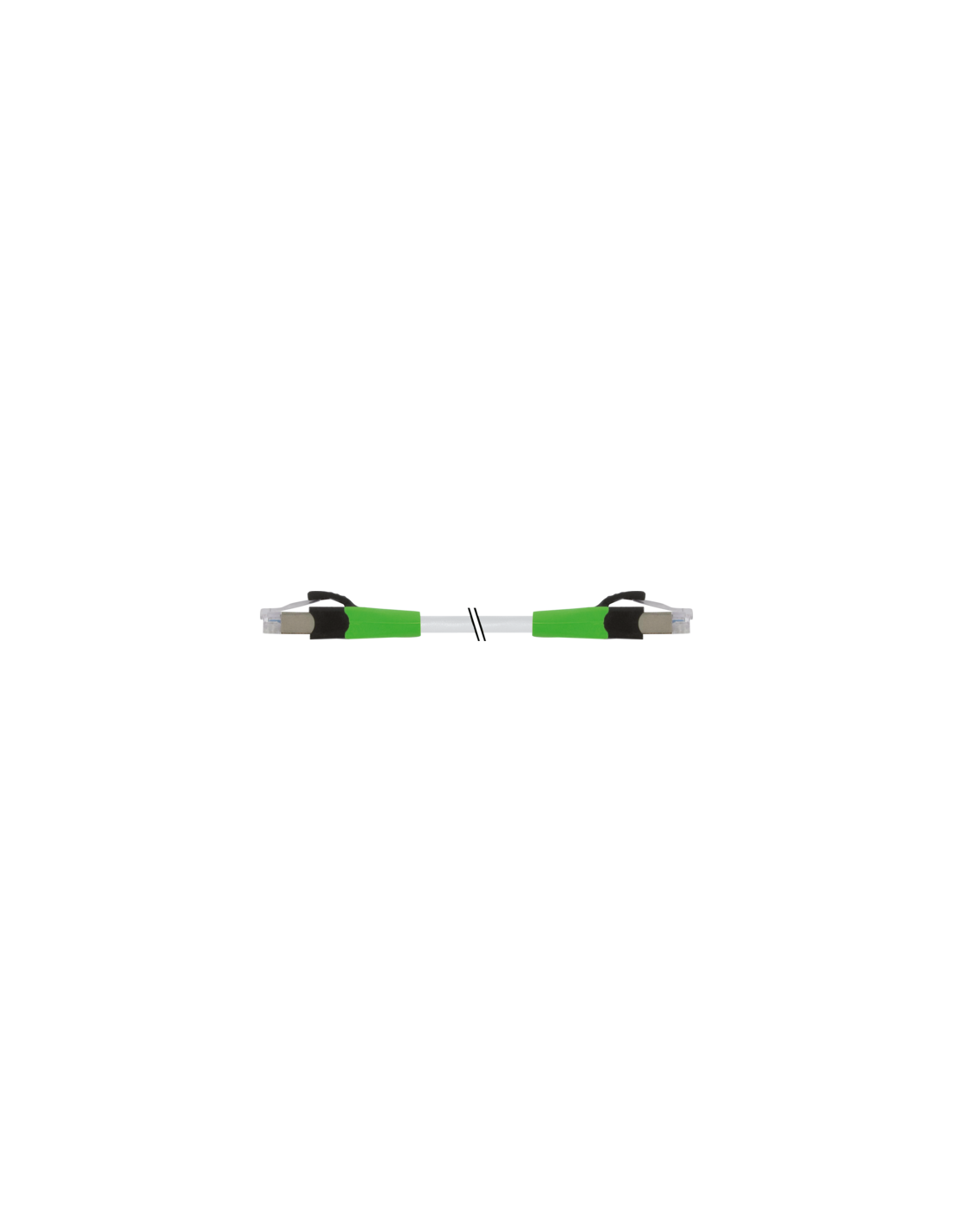

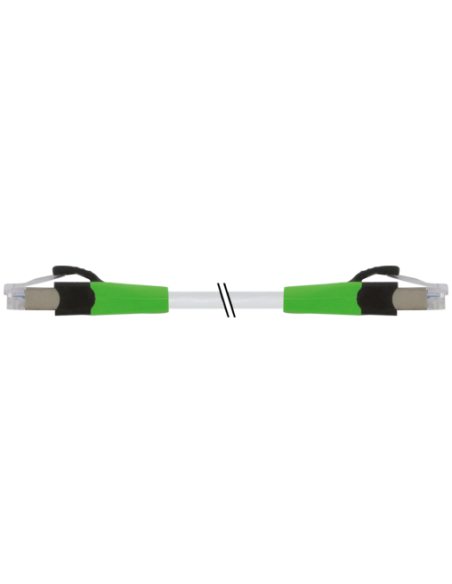

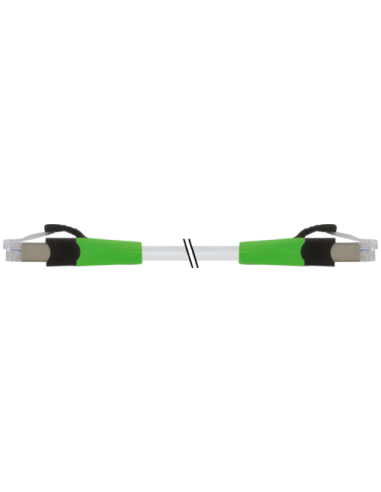

Konektor RJ45 męski-męski Cabinet-Line Ethernet CAT5 0,6 m – Solidne połączenie sieciowe
Konektor RJ45 męski-męski Cabinet-Line to wysokiej jakości przewód połączeniowy przeznaczony do zastosowań przemysłowych i automatyki, gdzie wymagane jest niezawodne i szybkie połączenie sieciowe. Przewód o długości 0,6 m, wykonany zgodnie ze standardem Ethernet CAT5, spełnia wysokie wymagania zarówno pod względem parametrów transmisyjnych, jak i odporności mechanicznej.
Kabel Ethernet RJ45 męski-męski – Cechy i zalety
- Standard CAT5 – zapewnia niezawodne przesyłanie danych z prędkością do 100 Mbit/s, zgodnie z wymogami sieci klasy D.
- Wysoka odporność na czynniki chemiczne i oleje – zastosowane materiały (obudowa PUR, płaszcz FRNC) gwarantują odporność na środowisko przemysłowe.
- Ekranowany przewód – minimalizuje zakłócenia elektromagnetyczne, co przekłada się na stabilność połączenia.
- Solidna blokada zatrzaskowa – zabezpiecza połączenie przed niezamierzonym rozłączeniem i wibracjami.
- Uniwersalność – brak koszulek kablowych pozwala na łatwy montaż w różnego typu szafach sterowniczych i obudowach.
Zastosowanie przewodu RJ45 Cabinet-Line
Kabel Ethernet RJ45-RJ45 męski-męski Cabinet-Line znajduje zastosowanie w środowiskach przemysłowych, automatyce, szafach sterowniczych oraz instalacjach, gdzie wymagane jest szybkie, pewne i szczelne połączenie sieciowe. Doskonale sprawdzi się w:
- Rozbudowie infrastruktury sieciowej w fabrykach i magazynach.
- Łączeniu urządzeń automatyki oraz paneli operatorskich.
- Systemach monitoringu oraz przesyłania danych w czasie rzeczywistym.
- Przemysłowych systemach komunikacji opartych na standardach Ethernet.
Parametry techniczne i schemat połączeń
Konektor RJ45 męski-męski wykonano w oparciu o 4-pinowe ekranowane złącze, przystosowane do pracy w temperaturze od -25°C do +85°C. Przewód o długości 0,6 m i przekroju 4x26 AWG zapewnia optymalne właściwości transmisyjne. Wtyk o długości 49 mm ułatwia montaż w miejscach o ograniczonej przestrzeni.
Kolor kabla: czarny, izolacja przewodów: biały, niebieski, biały, pomarańczowy. Podwójne skręcenie żył wzmacnia ochronę przed zakłóceniami.

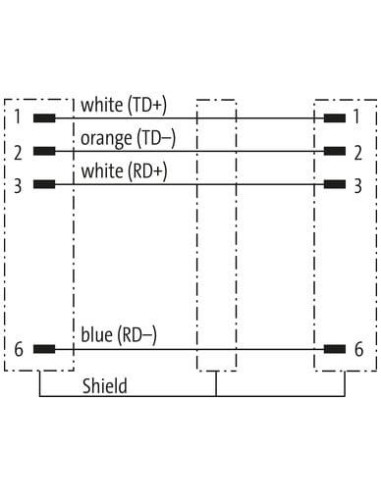

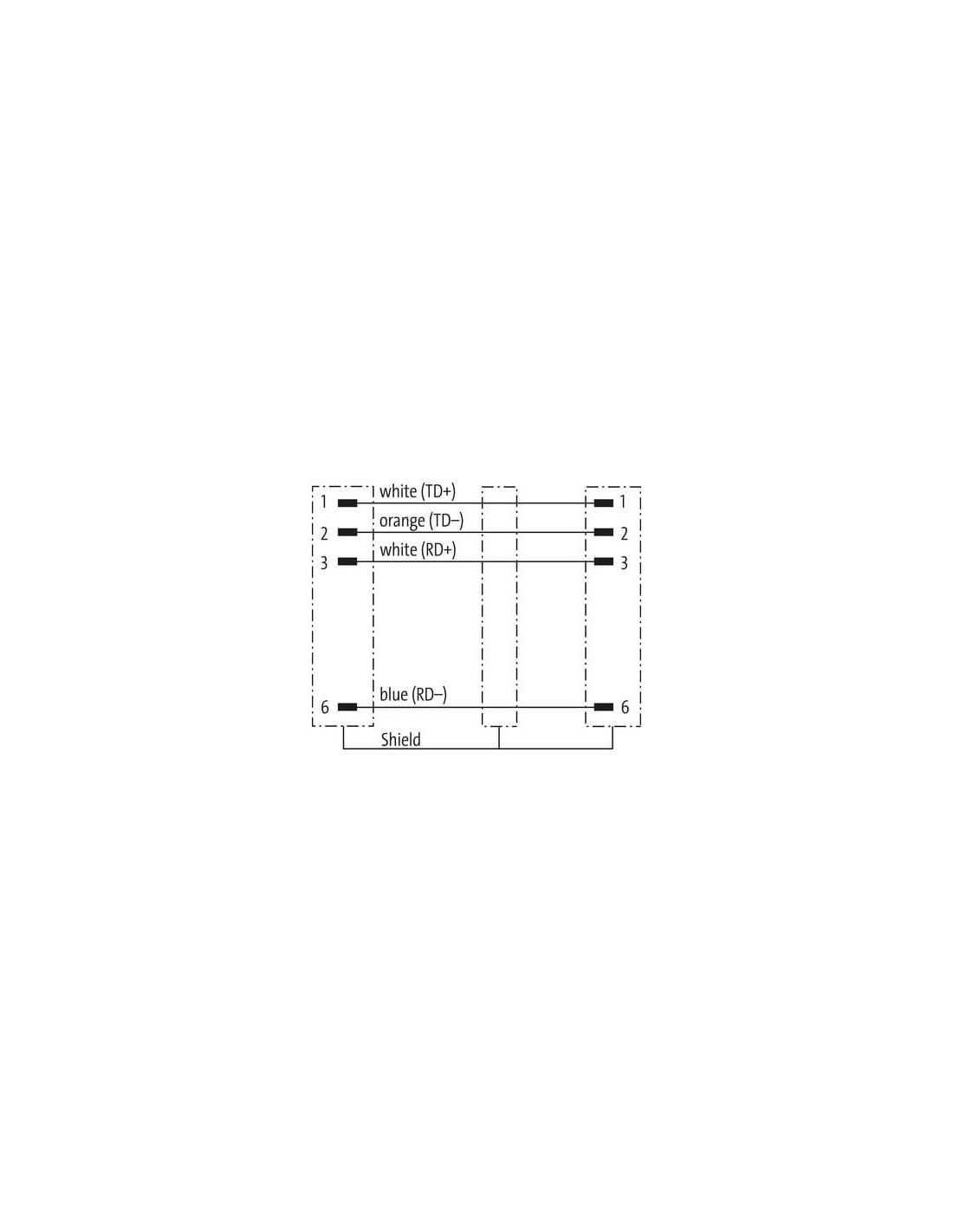

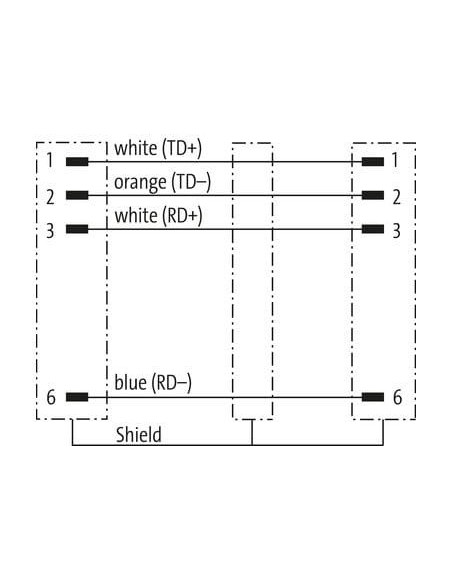

Schemat połączeń obejmuje przesył sygnałów na standardowych pinach 1, 2, 3, 6, co gwarantuje kompatybilność z typowymi instalacjami sieciowymi Ethernet.
Konektory RJ45 – Bezpieczeństwo i niezawodność w instalacjach przemysłowych
Stopień ochrony IP20 pozwala na użytkowanie przewodu w zamkniętych obudowach i szafach, a szczyt napięciowy do 1 kV oraz grupa materiałów izolacyjnych I (zgodnie z IEC 60664-1) zapewniają odpowiedni poziom bezpieczeństwa pracy.
Dlaczego wybrać przewód RJ45 Cabinet-Line?
- Wytrzymała konstrukcja, odporność na czynniki chemiczne i mechaniczne.
- Elastyczność zastosowań – idealny do sieci przemysłowych oraz automatyki.
- Niezawodność transmisji danych w środowiskach o wysokim poziomie zakłóceń.
- Łatwy montaż i identyfikacja dzięki standaryzowanym kolorom przewodów.
- Spełnienie norm bezpieczeństwa i kompatybilności (EN IEC 60529, DIN EN 60811-404, IEC 60332-2-2).
Przewód RJ45 męski-męski Cabinet-Line 0,6 m Ethernet CAT5 stanowi idealne rozwiązanie do efektywnej i bezpiecznej transmisji danych w przemysłowych sieciach Ethernet.
