Ethernet CAT5
Męski prosty – żeński proste
M12 – M12, 4-piny
Kodowanie D
ekranowany
USA
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

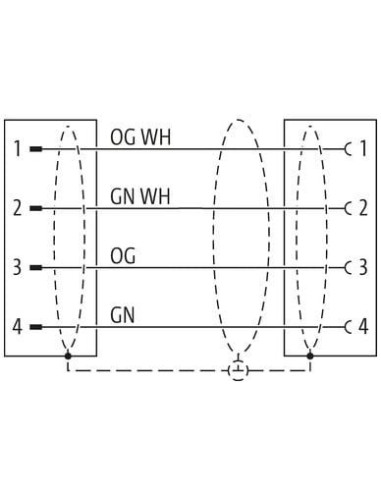

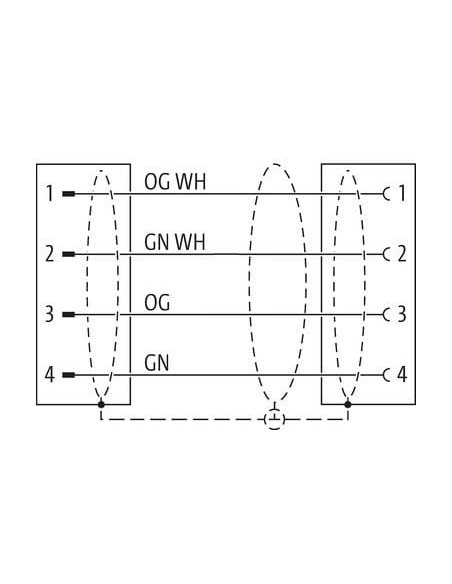

| wire arrangement | (pomarańczowo-białe, pomarańcz), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4U |
| Funkcja kabla | Dane |
| Kolor izolacji | teal |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (zielono-biały, zielony) |
Mechanical data | Cable
| Długość kabli maks. | 83 m |
| Cable weigth | 55,66 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,22 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2,4 A |
| Characteristic impedance | 100 Ω @ 100 MHz |
| Electrical resistance line constant wire | 76,4 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 2 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 2 s |
| Loop resistance | 280 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 4 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Dystans (C-track) | 0,6 m |
| Prędkość ruchu (C-track) | 1,2 m/s |
| Liczba cykli skręcania | 3 Mio. |
| Skręcanie | ± 270 °/m |
| Prędkość skrętu | 60 Cykle/min |

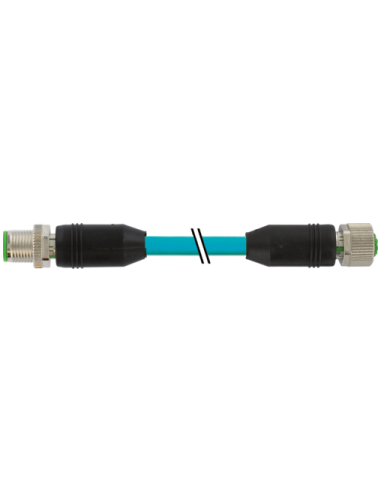

Kabel Ethernet M12 męski 0° / M12 żeński 0° ekranowany, 6 m – do zastosowań przemysłowych
Kabel Ethernet M12 D-kodowany o długości 6 metrów to niezawodne i odporne na zakłócenia rozwiązanie do połączeń przemysłowych. Wersja ekranowana, zakończona wtykami M12 męski prosty / M12 żeński prosty, 4-pinowa, pozwala na realizację wydajnych i trwałych połączeń sieciowych w wymagających środowiskach automatyki przemysłowej.
Typowe zastosowania kabla Ethernet M12 – przemysł, automatyka, transport
Kable M12 D-kodowane są przeznaczone do pracy w trudnych warunkach środowiskowych, takich jak hale produkcyjne, zaplecza magazynowe, maszyny przemysłowe, robotyka, linie transportowe czy infrastruktura kolejowa. Stopień ochrony IP65, IP66K i IP67 gwarantuje odporność na pył, wilgoć oraz chwilowe zanurzenie, co umożliwia instalację na zewnątrz lub w miejscach narażonych na kontakt z wodą i substancjami chemicznymi.
- Przemysłowe sieci Ethernet (Profinet, EtherNet/IP, inne standardy sieciowe)
- Połączenia urządzeń automatyki, sterowników PLC, rozdzielnic i paneli operatorskich
- Montaż w maszynach, robotach, liniach produkcyjnych i środkach transportu
- Aplikacje wymagające wysokiej odporności na zakłócenia elektromagnetyczne oraz oleje przemysłowe
Zalety kabla Ethernet M12 D-kodowanego ekranowanego
- Standard CAT5, przesył danych do 100 Mbit/s – szybka i stabilna komunikacja w sieciach przemysłowych
- Ekranowanie miedziane (oplot + folia, pokrycie 75%) – doskonała ochrona przed zakłóceniami EMI/RFI
- Wytrzymała konstrukcja – powłoka TPE – odporność na ścieranie, oleje, benzynę i chemikalia
- Duża elastyczność i odporność mechaniczna – kabel zaprojektowany do milionów cykli zginania i skręcania (C-track)
- Temperatura pracy kabla od –40°C do +80°C – zarówno w ruchu, jak i przy stałej instalacji
- Złącza M12 x 1 z blokadą zaciskaną – prosty montaż, bezpieczne i stabilne połączenie
- Kolor izolacji: turkusowy – łatwa identyfikacja w instalacjach przemysłowych
Budowa i dopasowanie – kompatybilność z automatyką przemysłową
Konstrukcja kabla oparta jest na wysokiej jakości czterech żyłach (skrętka miedziana, ocynowana, przekrój 24 AWG), co zapewnia stabilność parametrów transmisyjnych oraz niską rezystancję. Kodowanie D złącz M12 umożliwia niezawodną komunikację Ethernet w trudnych warunkach przemysłowych.
Wtyki M12 pozwalają na szybkie podłączanie i rozłączanie urządzeń sieciowych bez użycia specjalistycznych narzędzi. Odporność na uderzenia, drgania oraz kurz i wodę sprawia, że kabel idealnie sprawdza się w zastosowaniach, gdzie niezawodność i bezpieczeństwo transmisji są kluczowe.
Kabel Ethernet M12 – bezpieczeństwo transmisji i ekonomia utrzymania ruchu
- Chroni przed zakłóceniami i awariami komunikacji Ethernet w automatyce przemysłowej, magazynach oraz systemach transportowych
- Zabezpieczenie przeciwwstrząsowe i wysoka szczelność obudowy sprzyjają długiej eksploatacji i ograniczają ryzyko przestojów
- Materiał z izolacją TPE i HDPE wolny od ołowiu i FCKW – rozwiązanie przyjazne dla środowiska i trwałe
Kabel M12 męski/żeński 0° ekranowany 6 m – podsumowanie kluczowych cech
- Przemysłowy, ekranowany kabel Ethernet CAT5, M12 D-kodowany
- 4 piny, wtyki męski i żeński, oba proste
- Długość 6 m, do 100 Mbit/s – idealny do nowoczesnych sieci przemysłowych
- Wytrzymałość mechaniczna, ochrona IP65/66K/67 i odporność na środki chemiczne
- Szeroki zakres temperatur i wysoka żywotność nawet w intensywnie eksploatowanych instalacjach ruchomych
Kabel Ethernet M12 męski 0° / M12 żeński 0° ekranowany to wybór dla wymagających aplikacji, w których liczy się niezawodność, długowieczność oraz odporność na trudne warunki otoczenia.
Polecamy także inne produkty z kategorii: Transmisja danych »
