Ethernet CAT6A
Męski prosty – męski prosty

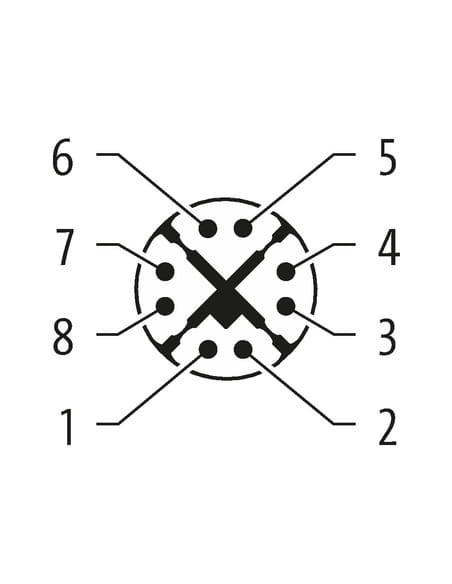

M12 – M12, 8-piny
Kodowanie X
Produkt spełnia wymagania wg UN/ECE R118
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 50 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 4 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | DIN EN 61076-2-109 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

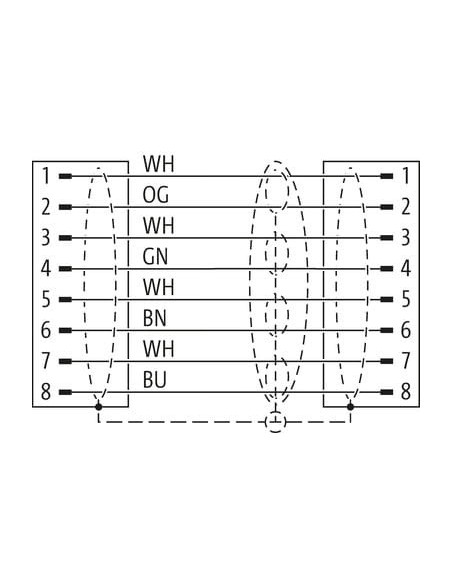

| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 790 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 140 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 44000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze męskie M12 X-codowane Gigabitowe 7000-51001-7900400 – kabel Ethernet CAT6A do przemysłowych sieci
Złącze męskie M12 X-codowane o kącie prostym (0°/0°), ekranowane, jest przygotowane do pracy w aplikacjach wymagających gigabitowych prędkości transmisji zgodnie z kategorią Ethernet CAT6A. Przewód o długości 4 m i kodzie produktu 7000-51001-7900400 dedykowany jest do szybkich, niezawodnych oraz odpornych na zakłócenia połączeń sieciowych w automatyce przemysłowej, sterowaniu maszynami oraz infrastrukturze systemów danych.
Konstrukcja i trwałość – kluczowe cechy techniczne złącza M12 X-codowanego
- Złącze M12 – 8-stykowe, proste-to-proste (męskie-męskie), umożliwia wszechstronne zastosowanie w nowoczesnych sieciach przemysłowych i telekomunikacyjnych.
- Ekranowanie chroni przed zakłóceniami elektromagnetycznymi i zwiększa stabilność transmisji danych, zapewniając spójność i integralność sygnału nawet w środowisku przemysłowym o wysokim poziomie zakłóceń.
- Przepustowość do 10 Gbit/s pozwala obsłużyć najbardziej wymagające zastosowania przesyłu danych, w tym sieci przemysłowe, systemy kamer IP oraz transfer dużych plików w czasie rzeczywistym.
- Izolowany przewód PUR o długości 4 m charakteryzuje się wysoką odpornością chemiczną, na oleje oraz uszkodzenia mechaniczne. Materiał płaszcza spełnia aktualne normy bezpieczeństwa, jest wolny od ołowiu, FCKW i halogenów.
- Stopień ochrony IP65/IP67 – urządzenie odporne na kurz i wodę w warunkach przemysłowych oraz zewnętrznych, pod warunkiem właściwego montażu (włożone i przykręcone).
- Spełnia wymagania normy UN/ECE R118 dla zastosowań w pojazdach użytkowych i maszynach przemysłowych.
Zastosowanie złącza M12 X-codowanego Gigabit CAT6A
Złącze męskie M12 znajduje zastosowanie w wielu gałęziach przemysłu, gdzie kluczowe są szybkie przesyłanie danych, niezawodność oraz odporność na czynniki zewnętrzne. Typowe obszary wykorzystania to:
- Automatyka przemysłowa – łączenie sterowników PLC, paneli operatorskich oraz urządzeń peryferyjnych.
- Systemy bezpieczeństwa oraz monitoring CCTV – przesył danych z kamer IP i systemów detekcyjnych.
- Transport i logistyka – integracja urządzeń komunikujących się w środowiskach o podwyższonej wilgotności i zapyleniu.
- Maszyny oraz urządzenia produkcyjne – połączenia sieciowe wewnątrz szaf sterowniczych oraz maszyn pracujących w trudnych warunkach.
- Infrastruktura IT w trudnych warunkach – sieci Ethernet tam, gdzie klasyczne okablowanie RJ45 jest niewystarczające pod względem wytrzymałości.
Najważniejsze zalety złącza Ethernet M12 X-cod. Gigabitowego
- Szybkość transmisji do 10 Gbit/s – idealne rozwiązanie do wymagających systemów komunikacyjnych.
- Wysoki poziom ochrony IP65/IP67, odporność na płomień, chemikalia i oleje.
- Trwałe pozłacane styki – zwiększona niezawodność kontaktów i wydłużona żywotność.
- Solidna konstrukcja mechaniczna – odporność na drgania, uderzenia oraz zmienne warunki atmosferyczne (temperatura pracy od -40°C do +85°C).
- Kompaktowe wymiary – odpowiednie do zabudowy w ograniczonych przestrzeniach.
- Możliwość indywidualnego dostosowania długości kabla na zamówienie (inne długości dostępne na zapytanie).
Bezpieczeństwo, wymagania instalacyjne i wskazówki montażowe
Ze względu na wszechstronność złącza M12 X-codowanego oraz jego odporność na trudne warunki przemysłowe, produkt stanowi profesjonalne połączenie w sieciach automatyki, systemach transportowych oraz monitoringu. Kluczowe jest stosowanie odpowiednich promieni gięcia przewodu, zabezpieczanie przed przeciążeniami mechanicznymi (np. opaski kablowe) oraz montaż zgodnie z wytycznymi producenta w celu zapewnienia pełnej klasy ochrony IP.
Produkt spełnia rygorystyczne normy techniczne DIN EN 61076-2-109 oraz posiada certyfikację cURus.
Złącze męskie M12 0°/0° ekranowane X-cod. Gigabitowy to gwarancja stabilnego połączenia oraz bezpieczeństwa transmisji danych nawet w najbardziej wymagających środowiskach przemysłowych.
