Męski 90° – żeński 90°
M12, 4-piny – M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 2 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czerwony, zielony |
General data | Cable
| Identyfikacja przewodu | 840 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 70 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | czerwony, zielony |
Mechanical data | Cable
| Cable weigth | 82,5 g/m |
| Materiał płaszcz | TPE-V |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 250 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 30000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

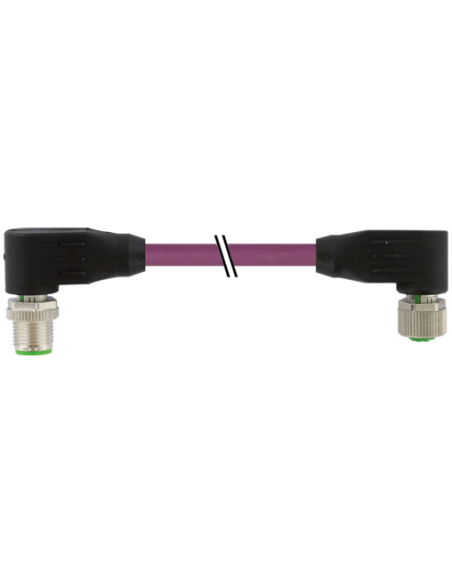

Przewód M12 ekranowany – męski 90° / żeński 90° – kodowanie B – 7000-44021-8400600
Ekranowany przewód połączeniowy M12 z męskim i żeńskim złączem kątowym (90°) to niezawodne rozwiązanie w industrialnych systemach automatyki oraz w instalacjach wymagających wysokiej odporności na zakłócenia elektromagnetyczne.
Zastosowanie i możliwości wykorzystania przewodu połączeniowego M12
Przewód M12 kodowany B przeznaczony jest do zastosowań w środowiskach, w których wymagany jest przesył sygnałów oraz zasilania przy zachowaniu odporności na zakłócenia. Stosowany jest przede wszystkim w:
- instalacjach i urządzeniach automatyki przemysłowej,
- systemach sterowania maszynami,
- technologiach transportowych i produkcyjnych,
- aplikacjach wymagających wytrzymałości na działanie olejów, chemikaliów oraz trudnych warunków środowiskowych.
Złącza kątowe umożliwiają montaż w miejscach o ograniczonej przestrzeni oraz przy rozbudowanej zabudowie szaf sterowniczych.
Najważniejsze zalety przewodu ekranowanego M12
- Wysoki poziom ochrony: spełnienie norm IP65, IP66K, IP67 i IP68 gwarantuje odporność na pył, wodę oraz wstrząsy, co umożliwia stosowanie w najbardziej wymagających środowiskach.
- Ekranowanie przewodu: zastosowany oplot miedziany ocynkowany (70%) chroni przesyłane sygnały przed zakłóceniami elektromagnetycznymi i zapewnia stabilną pracę instalacji.
- Wytrzymała konstrukcja: obudowy z wytrzymałego tworzywa (PUR) oraz niklowane elementy gwarantują długą żywotność, nawet przy intensywnej eksploatacji.
- Odporność na trudne warunki chemiczne i oleje: przewód wykonany jest z materiałów odpornych na szeroką gamę czynników chemicznych oraz środki smarne.
- Kodowanie B: zapewnia bezpieczną identyfikację oraz niezawodne połączenie w instalacjach komunikacyjnych i zasilających.
- Łatwość instalacji: złącza skręcane, kątowe (90°) ułatwiają montaż i obsługę w przestrzeniach o ograniczonym dostępie.
- Długość przewodu 6 m – elastyczność montażu zgodnie z wymaganiami aplikacji.
Budowa przewodu M12 – szczegółowe informacje
- Rodzaj: M12, męski 90° – żeński 90°
- Liczba pinów: 4 piny (męski) do 2 pinów (żeński) zgodnie z kodowaniem B
- Przekrój żyły: 24 AWG, 19 drutów miedzianych w każdej żyle
- Izolacja: fioletowy płaszcz z tworzywa TPE-V, biały płaszcz wewnętrzny
- Kolor przewodów: czerwony, zielony
- Oplot i bandowanie: ochrona przewodu zapewniona dzięki oplotowi z miedzi ocynkowanej, dodatkowo zastosowano włókninę oraz folię
Bezpieczeństwo i odporność w ekstremalnych warunkach
Wysokie klasy IP oraz trwałe materiały zapewniają możliwość pracy przewodu w temperaturach od -40°C do +80°C (praca stała) oraz do +70°C przy pracy dynamicznej. Przewód spełnia wysokie standardy bezpieczeństwa i odporności na płomień (UL 1581, IEC 60332-2-2), co sprawdza się w nowoczesnych instalacjach przemysłowych.
Typowe zastosowania przewodów M12 ekranowanych z kodowaniem B
- Połączenia magistrali w automatyce przemysłowej
- Okablowanie sieciowe PROFIBUS, CANopen, DeviceNet
- Systemy sterowania maszynami produkcyjnymi oraz robotami
- Bezpieczne połączenia sygnałowe i zasilające w szafach sterowniczych
- Infrastruktura transportowa i logistyczna
M12 ekranowany przewód połączeniowy sprawdza się doskonale tam, gdzie kluczowa jest trwałość, niezawodność przesyłu sygnału oraz odporność na warunki przemysłowe.
