Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 8/4-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,5 m |
| Family construction form | RJ45 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

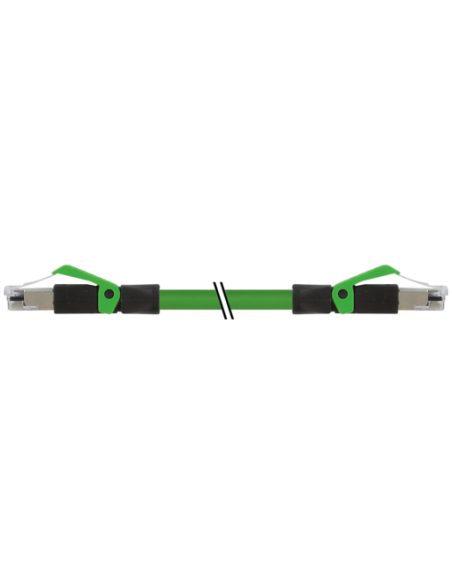

Kabel Ethernet RJ45 prosty – prosty ekranowany CAT5 0,5 m | Kod: 7001-74301-7960050
Kabel Ethernet RJ45 – RJ45 prosty ekranowany to wysokiej jakości przewód przeznaczony do profesjonalnych zastosowań w przemyśle i automatyce. Produkt o długości 0,5 metra zapewnia niezawodne połączenie sieciowe w środowisku o podwyższonych wymaganiach dotyczących odporności chemicznej i mechanicznej.
Zastosowanie kabla Ethernet RJ45 prostego – prosty CAT5
Kabel Ethernet ze złączami RJ45 znajduje zastosowanie w połączeniach sieciowych urządzeń automatyki przemysłowej, paneli sterowniczych, maszyn, szaf sterowniczych oraz infrastruktury sieciowej działającej w trudnych warunkach przemysłowych. Idealnie sprawdzi się wszędzie tam, gdzie wymagana jest odporność na oleje, środki chemiczne oraz wytrzymałość mechaniczna. Podwyższona jakość wykonania umożliwia także stosowanie przewodu w instalacjach charakteryzujących się wymagającymi warunkami temperaturowymi oraz ruchomymi elementami, na przykład w maszynach CNC.
Najważniejsze cechy i korzyści kabla RJ45 ekranowanego
- Kategoria transmisji CAT5 – zapewnia szybki transfer danych do 100 Mbit/s przy pełnej zgodności z ISO/IEC 11801:2002 oraz EN 50173-1.
- Ekranowanie oplotem miedzianym (85%) – skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMC), gwarantująca stabilność transmisji w środowisku o wysokim poziomie interferencji.
- Solidny, elastyczny przewód – wykonanie z PUR zapewnia wysoką odporność chemiczną, odporność na oleje oraz działanie potencjalnie agresywnych mediów.
- Wytrzymałość mechaniczna – kabel odporny na wielokrotne zginanie, skręcanie oraz cykle ruchu (ponad 3 miliony cykli), co umożliwia stosowanie w aplikacjach ruchomych i ślizgowych (C-track).
- Ochrona przed płomieniem i trudne warunki pracy – spełnia normy ogniotrwałości IEC 60332-2-2 oraz UL 1581.
- Szeroki zakres temperatur pracy – od -40°C do +80°C (praca stała), od -30°C do +70°C (w ruchu).
- Kolorystyka przewodów – ułatwiająca instalację: biały, żółty, niebieski, pomarańczowy.
- Bezhalogenowy, bezołowiowy, przyjazny dla środowiska.
- Stopień ochrony IP20 według EN IEC 60529 – chroni przed pyłem i mechanicznymi uszkodzeniami w warunkach przemysłowych.
Konstrukcja i kompatybilność
Kabel wyposażony jest w dwa męskie wtyki RJ45 (prosty-prosty), ekranowane. Standardowa długość 0,5 m sprawdzi się zarówno w ciasnych szafach sterowniczych, jak i podczas łączenia urządzeń na krótkich dystansach w rozdzielniach. Złącza RJ45 wykonano z wysokiej jakości tworzywa PUR, odpornego na ścieranie i działanie chemikaliów.
- Przekrój żył: 22 AWG, skrętka miedziana
- Izolacja przewodów: PE – wysoka odporność elektryczna
- Zewnętrzna średnica przewodu: 6,7 mm
- Kolor izolacji: zielony – widoczny w instalacjach przemysłowych
- Certyfikat: cURus
Typowe zastosowania kabli RJ45 prostych ekranowanych
- Sieci Ethernet w automatyce przemysłowej
- Połączenia HMI, PLC, przemysłowych switchy i routerów
- Połączenia maszyn i linii produkcyjnych
- Systemy zarządzania budynkami (BMS)
- Aplikacje wymagające odporności na drgania oraz częste ruchy kabli
Dlaczego warto wybrać ekranowany kabel RJ45 CAT5?
Wybór ekranowanego kabla RJ45 gwarantuje stabilny sygnał, ochronę przed zakłóceniami elektromagnetycznymi oraz pewność działania w rozbudowanych strukturach sieciowych przemysłowych. Produkt polecany jest do wymagających środowisk, gdzie standardowe kable mogą nie zapewnić odpowiedniej trwałości ani jakości transmisji danych.
