Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
| Duplex | Full duplex |
| Dioda LED wskaźnika stanu | nie |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Materiał obudowa | PUR |
| Blokada materiału | PA |
| Sposób zamykania | Blokada zatrzaskowa |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | żółty, niebieski, pomarańcz, biały |
| Identyfikacja przewodu | 800 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires o Filler gwiaździsty twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | żółty, niebieski, pomarańcz, biały |
| Cable weigth | 73,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,53 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 1 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

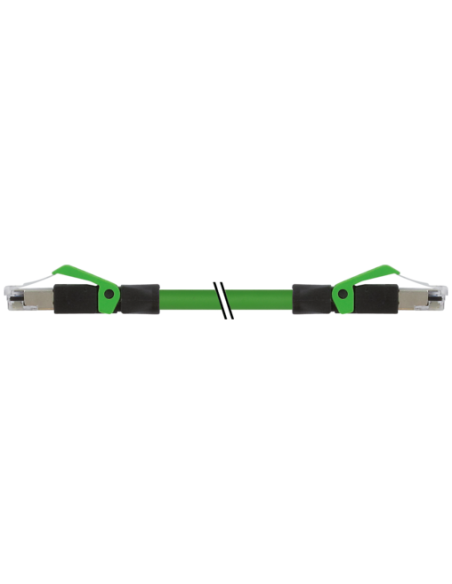

Konektor RJ45 męski 0° / RJ45 męski 0° ekranowany Ethernet o długości 2 m (kod produktu: 7000-74301-8000200) to specjalistyczny przewód połączeniowy zgodny z normą CAT5e, dedykowany do wymagających zastosowań przemysłowych oraz profesjonalnych instalacji sieciowych. Dzięki ekranowaniu skutecznie chroni przesyłane dane przed zakłóceniami elektromagnetycznymi, co gwarantuje nieprzerwaną i stabilną transmisję na poziomie nawet 100 Mbit/s.
Wytrzymała budowa i niezawodna konstrukcja przewodu umożliwiają jego szerokie zastosowanie w:
Złącza RJ45 zastosowane w tym przewodzie charakteryzują się:
Kabel posiada płaszcz z PVC oraz dodatkowy wewnętrzny płaszcz FRNC (nie zawiera halogenów, wolny od FCKW), co zwiększa bezpieczeństwo użytkowania w warunkach przemysłowych oraz minimalizuje emisję szkodliwych substancji w razie pożaru. Średnica zewnętrzna przewodu wynosi 6,6 mm. Przewód 4-żyłowy, wykonany z gołej skrętki miedzianej 22 AWG, zapewnia wytrzymałość i niezawodność w wymagających środowiskach.
Przewód RJ45 charakteryzuje się zwiększoną odpornością na:
- Przystosowany do pracy na napięciu do 60 V DC, odporność na przebicia do 2 kV
- Impedancja charakterystyczna 100 Ω zapewnia spójność z systemami Fast Ethernet
- Zoptymalizowane kolory przewodów (żółty, pomarańczowy, biały, niebieski) ułatwiają identyfikację i poprawną instalację.
Złącza RJ45 w wersji męskiej 0° umożliwiają szybkie i bezproblemowe podłączanie w standardowych gniazdach sieciowych oraz panelach urządzeń. Instrukcja połączeń (schemat oznaczeń) jest zgodna z przemysłowymi standardami i ułatwia serwisowanie.
Kable o innych długościach mogą być wykonywane na specjalne zamówienie, co pozwala na indywidualne dopasowanie do projektu.
Konektor RJ45 męski 0° / RJ45 męski 0° ekranowany Ethernet, kod 7000-74301-8000200, to wysokiej klasy przewód sieciowy do zastosowań w automatyce, przemyśle, systemach monitoringu oraz wszędzie tam, gdzie liczy się niezawodność przesyłu danych i odporność na zakłócenia. Wysoka jakość wykonania i materiały certyfikowane pozwalają na wykorzystanie go w wymagających środowiskach przemysłowych.
