Ethernet CAT6A
Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 25 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
General data | Cable
| Identyfikacja przewodu | 380 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 8 |
| Amount strands (wire) | 7 |
| Diameter of single wires | 27 AWG |
| Conductor crosssection (wire) | 27 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | 0 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |

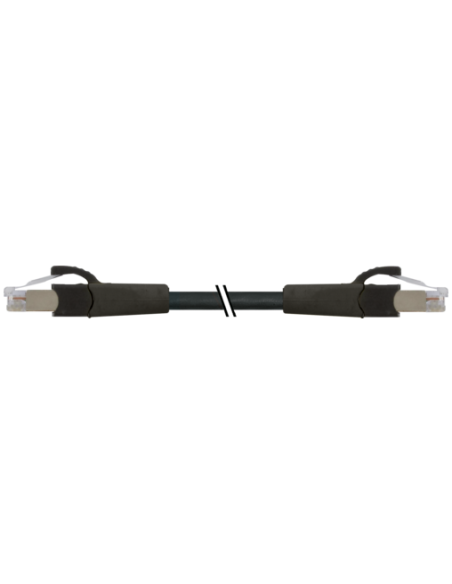

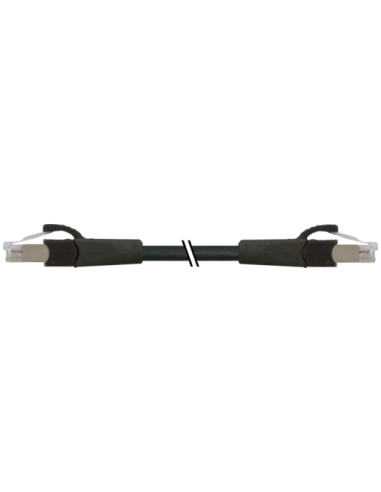

Kabel Ethernet RJ45 męski 0° / RJ45 męski 0° CAT6A Gigabit – 0,3 m – Kod: 7000-74711-3800030
Kabel połączeniowy Ethernet RJ45 męski 0° / RJ45 męski 0° o długości 0,3 metra to niezawodne rozwiązanie do przesyłania danych w sieciach przemysłowych i biurowych. Wykonany w standardzie CAT6A, umożliwia transmisję danych z prędkością do 10 Gbit/s, co pozwala na zastosowanie w środowiskach wymagających szybkiej i stabilnej komunikacji sieciowej.
Zastosowanie – przewód sieciowy RJ45 ekranowany
Kabel RJ45 z ekranowaniem przeznaczony jest do łączenia urządzeń sieciowych, takich jak komputery, switche, routery, panele sterujące oraz inne elementy infrastruktury przemysłowej. Dzięki ekranowaniu oraz zastosowaniu skrętki miedzianej, zapewnia wysoką odporność na zakłócenia elektromagnetyczne, co jest szczególnie istotne w trudnych warunkach przemysłowych.
- Transmisja Gigabit Ethernet – maksymalna prędkość transmisji do 10 Gbit/s (CAT6A)
- Ekranowanie kabla – oplot miedziany, redukujący zakłócenia EMI
- Wysoka wytrzymałość materiałów – obudowa i płaszcz z tworzyw PUR i FRNC zapewniają trwałość, odporność chemiczną oraz na oleje
- Optymalna długość – 0,3 m dla zastosowań w szafach sterowniczych i miejscach o ograniczonej przestrzeni
- Proste, męskie złącza – RJ45 – RJ45, 8 pinów, bez koszulek kablowych (prosty dostęp, łatwy montaż i demontaż)
Wytrzymałość i bezpieczeństwo pracy
Kabel RJ45 ekranowany spełnia normy IP20, co pozwala na jego zastosowanie wewnątrz pomieszczeń, gdzie nie występuje bezpośredni kontakt z wodą lub pyłem. Tworzywa zastosowane do produkcji przewodu wykazują odporność na płomień oraz chemikalia, zgodnie z normami UL 1581, IEC 60332-2-2, zapewniając bezpieczną i długotrwałą eksploatację.
Konstrukcja przewodu sieciowego – parametry techniczne
Kabel składa się z 8 przewodów miedzianych (skrętka), o przekroju 27 AWG, z dodatkowym ekranowaniem w postaci oplotu miedzianego. Płaszcz zewnętrzny wykonany jest z FRNC, co zapewnia elastyczność i odporność na uszkodzenia mechaniczne. Przewód jest przeznaczony zarówno do zastosowań stacjonarnych, jak i w lekkim ruchu (promień gięcia min. 5x średnica zewnętrzna – 6 mm).
- Blokada zatrzaskowa – pewne połączenie z gniazdem RJ45
- Temperatura pracy – od -25°C do +85°C (w zależności od jakości kabla)
- Odporność na oleje oraz substancje chemiczne – doskonałe właściwości materiałów
- Brak diody LED – prostota konstrukcji, niezawodność w działaniu
Typowe zastosowania kabla połączeniowego RJ45 CAT6A
Przewód znajduje zastosowanie w:
- połączeniach paneli operatorskich z elementami sieci przemysłowej
- systemach automatyki budynkowej i przemysłowej
- instalacjach wymagających stabilnych, szybkich połączeń sieciowych
- szafach sterowniczych oraz rozdzielniach elektrycznych
- laboratoriach i stanowiskach testowych
Solidny i wydajny kabel sieciowy RJ45 o długości 0,3 m sprawdzi się wszędzie tam, gdzie niezbędne są kompaktowe połączenia przewodowe, z zachowaniem wysokiej jakości transmisji danych oraz odporności na uszkodzenia i zakłócenia.
