Ethernet CAT6A
Męski prosty – męski prosty
M12 – M12, 8-piny
Kodowanie X
Produkt spełnia wymagania wg UN/ECE R118
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 50 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | DIN EN 61076-2-109 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 790 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 140 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 44000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor M12 męski prosty X-codowany Gigabitowy – opis produktu
Konektor M12 męski prosty – M12 męski prosty X-codowany o długości 1 m to wysokiej jakości przewód przeznaczony do zastosowań przemysłowych, spełniający wymagania dla transmisji danych w standardzie Gigabit Ethernet. Produkt wyróżnia się ekstremalną odpornością na warunki środowiskowe, wysoką klasą ochrony IP65/IP67 oraz możliwością pracy w szerokim zakresie temperatur, dlatego jest niezawodnym wyborem do automatyki przemysłowej, systemów sieciowych oraz aplikacji wymagających solidnego połączenia.
Najważniejsze zalety konektora M12 X-cod. do Gigabit Ethernet
- 8-pinowa konstrukcja – zapewnia pełną funkcjonalność zgodną z kategorią CAT6A (Ethernet 10 GBit/s), umożliwiając szybki transfer danych na dystansie do 50 m.
- Kodowanie X – gwarantuje kompatybilność z przemysłowymi standardami oraz skutecznie zapobiega omyłkowym połączeniom z innymi typami konektorów M12.
- Wytrzymałość mechaniczna – obudowa z tworzywa PUR o wysokiej odporności chemicznej i olejowej doskonale sprawdza się w trudnych warunkach przemysłowych.
- Ekranowany przewód – zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co jest kluczowe w sieciach przemysłowych oraz instalacjach automatyki.
- Pozłacane styki – gwarantują wysoką trwałość i niezawodność połączenia elektrycznego nawet przy intensywnej eksploatacji.
- Odporność na trudne warunki – zakres temperatur pracy od -40°C do +80°C (przewód) oraz szczelność IP65/IP67 przy prawidłowym montażu pozwala na użycie konektora w różnych środowiskach.
- Zgodność z normami – DIN EN 61076-2-109 (M12), spełnia wymogi UN/ECE R118 (przemysłowe bezpieczeństwo).
Zastosowania kabla M12 męski-męski X-kodowanego
Konektor M12 X-codowany znajduje zastosowanie w:
- Szybkich sieciach przemysłowych Ethernet (PROFINET, EtherCAT, Ethernet/IP, Modbus TCP)
- Automatyce przemysłowej – połączenia szaf sterowniczych, maszyn i systemów produkcyjnych
- Połączeniach czujników i urządzeń sieciowych wymagających wysokiej przepustowości
- Przemyśle spożywczym, chemicznym, motoryzacyjnym oraz wszędzie tam, gdzie występuje podwyższona wilgotność, zapylenie lub obecność olejów

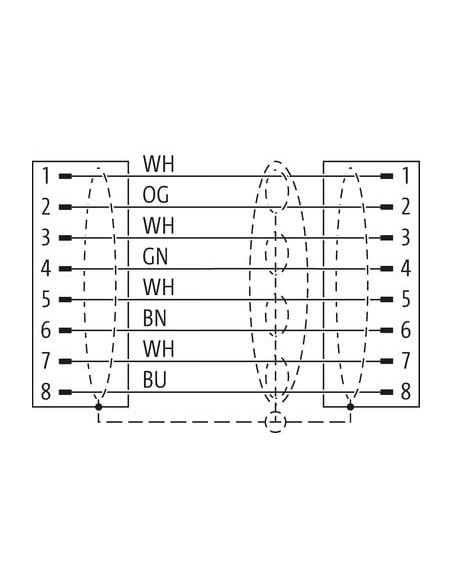

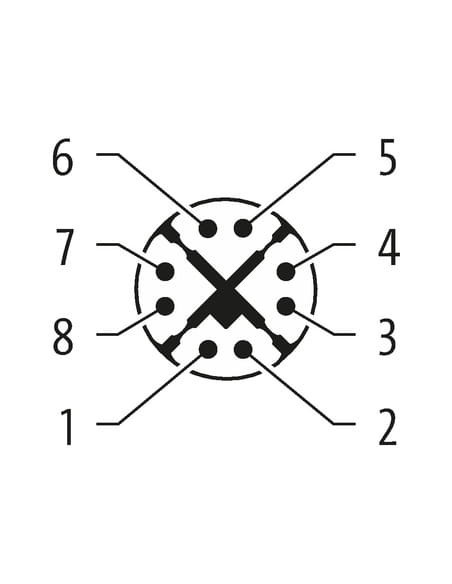

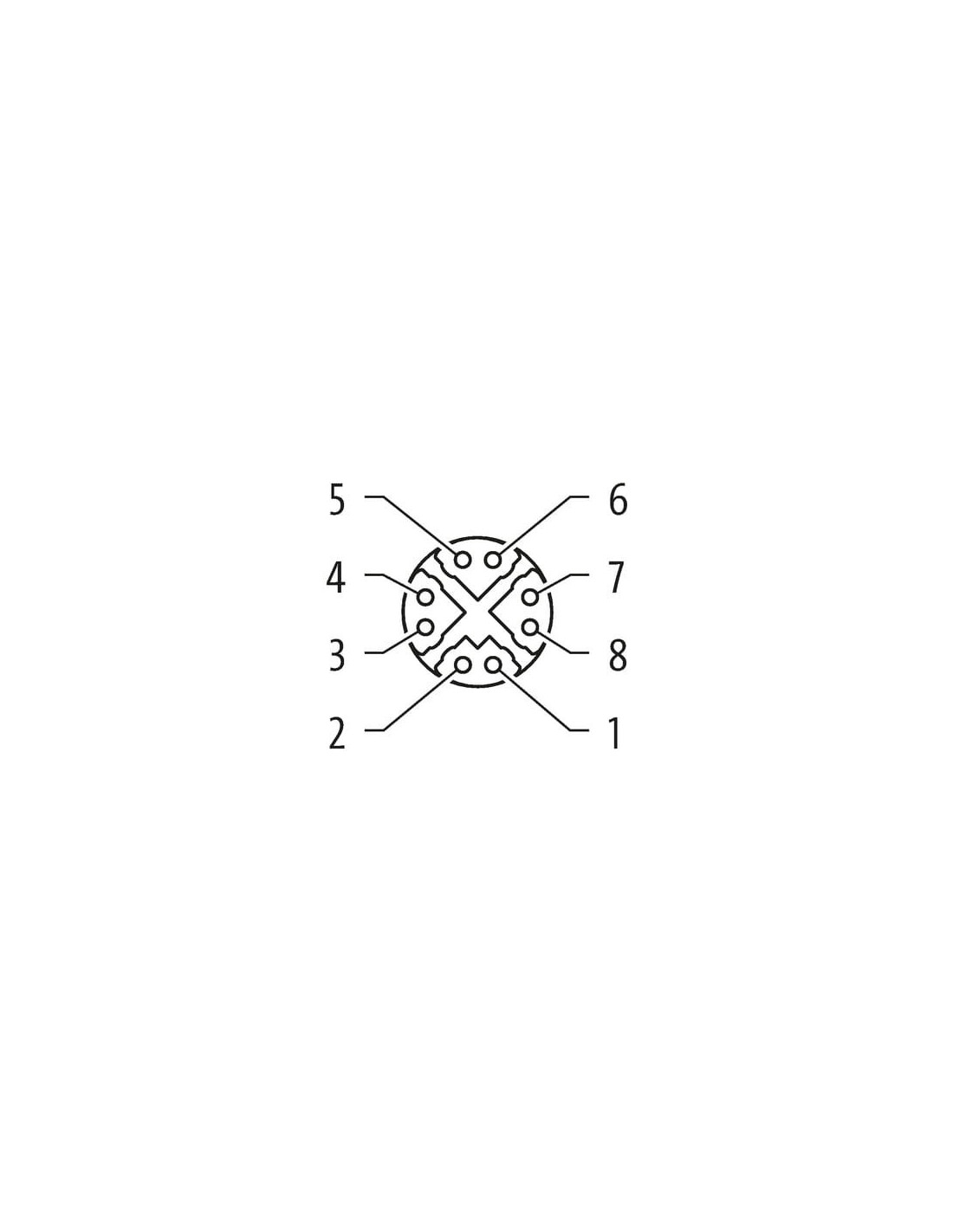

Budowa i schemat połączeń – M12 X-codowany Gigabitowy
Odpowiednia pin-out oraz ekranowanie żył gwarantują poprawny przesył sygnału, natomiast skrętka miedziana i powłoka z PUR zapewniają bardzo dobrą ochronę przed zakłóceniami oraz uszkodzeniami mechanicznymi.
- Kodowanie X – dedykowane do transmisji danych CAT6A/CAT6
- Przewód ekranowany z oplotem miedzianym (65% pokrycia), bandowanie folią, osłona PUR - wysoka elastyczność i odporność
- 8 żył o przekroju 26 AWG, wykonanych ze skrętki miedzianej
- Pozłacane styki – gwarancja pewności połączenia nawet w agresywnych środowiskach
Parametry i dodatkowe informacje techniczne
- Długość przewodu: 1 m (inne długości na zamówienie)
- Materiał płaszcza: PUR, kolor zielony
- Zakres temperatury pracy przewodu: od -40°C do +80°C (instalacja stała)
- Stopień ochrony: IP65, IP67 (tylko przy prawidłowym zamocowaniu)
- Wysoka odporność chemiczna i na oleje
- Średnica zewnętrzna przewodu: 6,4 mm
- Zalecany promień gięcia: 8x średnica zewnętrzna (instalacja stała), 10x średnica zewnętrzna (instalacja ruchoma)
- Bezpieczne użytkowanie – bezhalogenowy, bezołowiowy, wolny od FCKW
Konektor M12 X-codowany to niezawodne rozwiązanie dla profesjonalistów, którzy wymagają wydajnych i pewnych połączeń przewodowych w aplikacjach przemysłowych, sieciach Ethernet oraz w środowiskach o zwiększonym ryzyku występowania zakłóceń czy uszkodzeń mechanicznych.
