Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5
Żeński prosty – męski prosty
M12 – RJ45, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

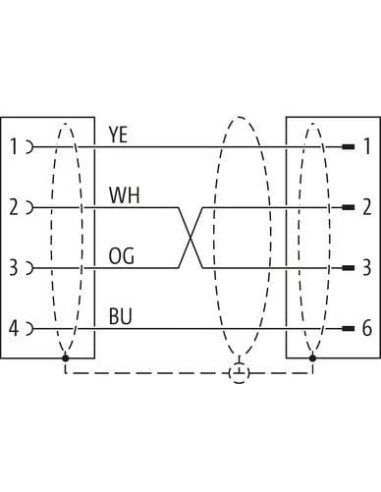

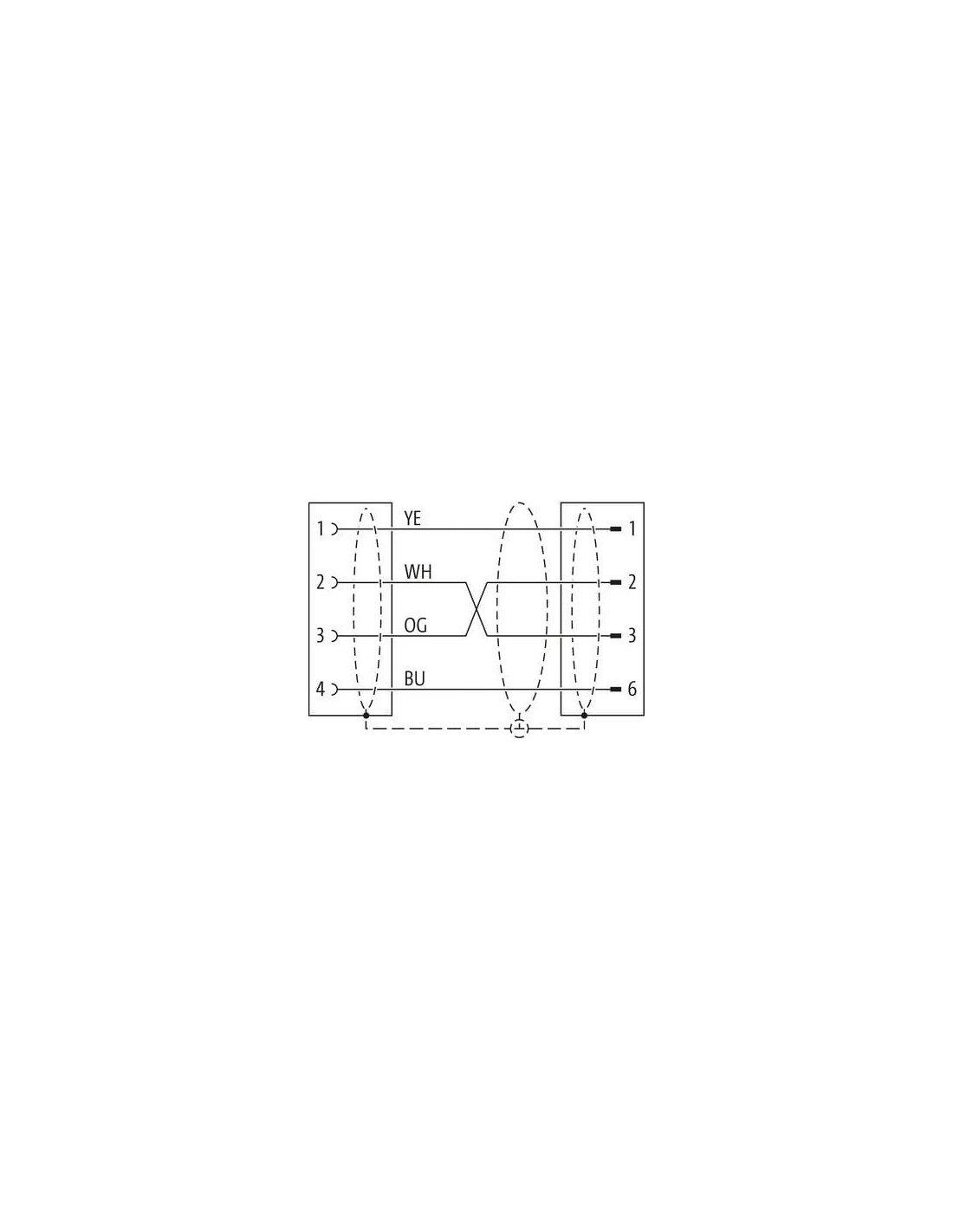

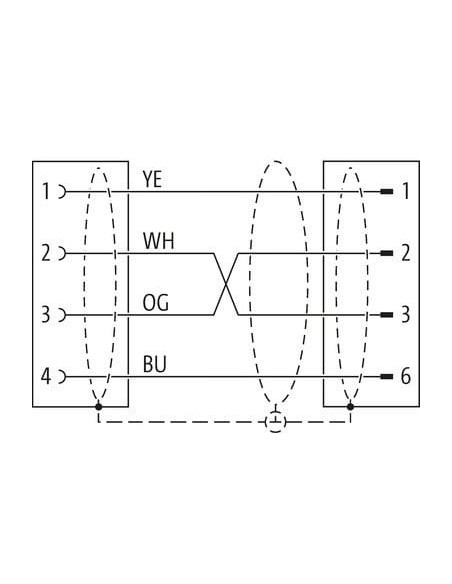

| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
Konektor Ethernet M12 D-kodowany żeński 0° / RJ45 męski 0° 1,5 m – Przemysłowy przewód Ethernet CAT5
Konektor M12 żeński 0° / RJ45 męski 0° Ethernet o długości 1,5 m, kod produktu 7000-44621-7960150, to specjalistyczny przewód transmisyjny stworzony do bezpiecznego łączenia urządzeń w wymagających warunkach przemysłowych. Przeznaczony do zastosowań, w których niezbędna jest pewna i szybka transmisja danych sieciowych (Ethernet) zgodna ze standardem CAT5, oferuje maksymalną przepustowość 100 MBit/s oraz kodowanie D, które gwarantuje kompatybilność z przemysłowymi protokołami komunikacyjnymi.
Zalety i cechy przewodu Ethernet M12 / RJ45 do zastosowań przemysłowych
- Pewna transmisja danych na odległość do 100 m dzięki wysokiej klasy transmisyjnej CAT5 (Class D wg ISO/IEC 11801:2002, EN 50173-1).
- Odporność na wstrząsy, drgania i zanieczyszczenia – wysoki stopień ochrony M12 IP67 oraz RJ45 IP20.
- Elastyczna konstrukcja i wytrzymała powłoka PUR – gwarancja odporności na chemikalia, oleje i ścieranie.
- Ekranowany przewód: skuteczna ochrona przed zakłóceniami elektromagnetycznymi, idealny do środowisk przemysłowych.
- Spełnia wymogi UN/ECE R118, odpowiedni do instalacji m.in. w pojazdach transportu publicznego.
- Szybka i łatwa instalacja – montaż przez wetknięcie i przykręcenie, zabezpieczenie przeciwwstrząsowe, odporność na rozciąganie.
- Dzięki 4-pinowej konstrukcji nadaje się do standardowych zastosowań Ethernet 100BASE-TX.
- Wyraźnie widoczna izolacja i oznaczenia przewodów ułatwiają prawidłowy montaż oraz serwis.
Typowe zastosowania kabla M12 Ethernet RJ45
Konektor M12 Ethernet z wyjściem RJ45 znajduje szerokie zastosowanie w automatyce przemysłowej, robotyce, technice transportowej, systemach monitoringu oraz wszędzie tam, gdzie wymagane jest pewne połączenie ethernetowe w trudnych warunkach:
- Maszyny i linie produkcyjne – niezawodne spięcie sieci przemysłowej oraz komunikacja sterowników PLC.
- Czujniki i urządzenia peryferyjne – integracja urządzeń z magistralą Ethernet.
- Infrastruktura transportowa – dedykowany do zastosowań w pojazdach i wagonach transportu publicznego.
- Sektor energetyczny, automatyka budynkowa – wysokie bezpieczeństwo i odporność na zakłócenia.
Budowa konektora M12 D-kodowanego oraz złącza RJ45 – gwarancja niezawodności
Konektor M12 posiada skręcane, niklowane złącze z czterema stykami i kodowaniem D, zapewniającym kompatybilność ze standardem DIN EN 61076-2-101. Specjalna uszczelka FKM oraz blokada z odlewu cynkowego chronią przed wilgocią, pyłem i drganiami.
Złącze RJ45, dzięki ergonomicznej konstrukcji, umożliwia wygodne podłączenie do sprzętu sieciowego, zachowując podwyższoną wytrzymałość mechaniczną.
Szczegóły techniczne oraz zalecenia instalacyjne – maksymalna trwałość i bezpieczeństwo
- Dzięki zastosowaniu przewodu PUR kabel jest wolny od halogenów, bezołowiowy, nie zawiera FCKW i kadmu.
- Kabel ekranowany: oplot miedziany, ocynowany (pokrycie 85%) oraz dodatkowe bandowanie (fleece, foil).
- Wysoka wytrzymałość mechaniczna – liczba cykli gięcia do 3 mln, odporność na skręcanie, promień gięcia (stały) 5x, (ruchomy) 12x średnicy zewnętrznej.
- Kolor przewodu: charakterystyczny zielony.
- Możliwość pracy w zakresie temperatur od -40°C do +80°C (w stanie stałym).
Zaleca się chronić przewód przed nadmiernym zginaniem oraz mechanicznymi obciążeniami poprzez stosowanie odpowiednich opasek kablowych.
Konektor M12 Ethernet – uniwersalne rozwiązanie do niezawodnej komunikacji sieciowej
Wybór przewodu M12 D-kodowanego (żeński) na RJ45 (męski) to gwarancja stabilnej transmisji danych nawet w najbardziej wymagających środowiskach automatyki przemysłowej. To doskonała propozycja dla konstruktorów, integratorów systemów oraz służb utrzymania ruchu, których priorytetem jest niezawodność i trwałość infrastruktury sieciowej.
