DeviceNet, CANopen
Męski prosty – żeński proste
M12 – M12, 5-piny
Kodowanie A
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
General data | Cable
| Identyfikacja przewodu | 834 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
Mechanical data | Cable
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120 Ω ± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

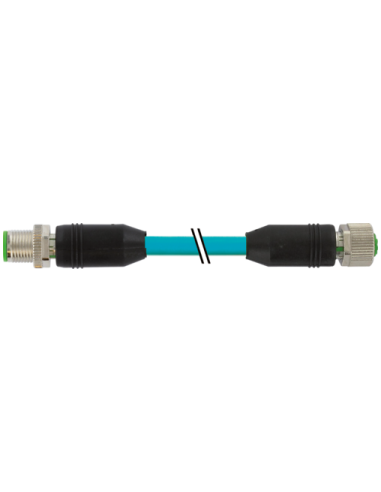

Kabel M12 męski 0° / M12 żeński 0° DeviceNet – 7000-40531-8340600
Złącze kablowe M12 męski 0° / M12 żeński 0° z serii DeviceNet, o długości 6 m, jest przeznaczone do transmisji danych i zasilania w wymagających aplikacjach przemysłowych. To wysokiej klasy komponent wykorzystywany w systemach automatyki przemysłowej, szczególnie w środowiskach, które wymagają niezawodnego połączenia sieciowego oraz odporności na warunki zewnętrzne.
Typowe zastosowanie kabla DeviceNet M12
Kabel M12 DeviceNet znajduje zastosowanie w przemyśle automatyki, w szczególności w instalacjach sieciowych opartych na protokołach DeviceNet oraz CANopen. Jest przeznaczony do łączenia czujników, siłowników, urządzeń wykonawczych z jednostkami sterującymi oraz elementami infrastruktury przemysłowej. Sprawdza się m.in. w maszynach produkcyjnych, liniach montażowych, szafach sterowniczych oraz aplikacjach mobilnych.
- Przemysł motoryzacyjny
- Automatyka maszyn i pojazdów
- Infrastruktura fabryk i linii produkcyjnych
- Transport i logistyka
- Zastosowania w środowiskach o podwyższonej odporności na czynniki chemiczne i oleje
Najważniejsze cechy kabla DeviceNet M12
- Konektory M12 typu męski – żeński, prosty, 5-pinowy układ
- Kodowanie A – zapewnienie bezpieczeństwa i kompatybilności połączenia
- Ekranowanie kabla – skuteczna ochrona przed zakłóceniami elektromagnetycznymi
- Materiał płaszcza zewnętrznego PUR – doskonała odporność na ścieranie, chemikalia i oleje
- Wysoki stopień ochrony IP65, IP66K, IP67 – idealne rozwiązanie do pracy w trudnych warunkach przemysłowych i na zewnątrz
- Wytrzymałość mechaniczna – ochrona przed uszkodzeniami oraz zabezpieczenie przeciwwstrząsowe
- Zgodność z normą DIN EN 61076-2-101 (M12)
- Certyfikaty cURus – spełnienie międzynarodowych norm jakości i bezpieczeństwa
Budowa i konstrukcja kabla DeviceNet M12
Kabel łączy złącza M12 męskie i żeńskie w prostym układzie, z solidną niklowaną powłoką blokady i śrub. Oplot miedziany (65% pokrycia), folie ekranujące oraz przewody z żyłami o przekroju 22 i 24 AWG gwarantują wysoką jakość transmisji danych i zasilania, nawet przy długich odcinkach.
- Wyraźnie oznaczone kolory przewodów: biały, niebieski (sygnał); czarny, czerwony (zasilanie)
- Odporność na zginanie i długą eksploatację – min. 1 milion cykli gięcia przy instalacji typu C-track
- Płaszcz bezhalogenowy, wolny od FCKW, bezołowiowy – spełnia normy ekologiczne
- Zastosowanie odpornej uszczelki z FKM
Warunki środowiskowe i trwałość
Kabel M12 DeviceNet 7000-40531-8340600 dedykowany jest do pracy w szerokim zakresie temperatur: od -40°C do +80°C (stała instalacja), od -30°C do +70°C (w ruchu). Wysoki stopień ochrony sprawia, że nadaje się do zastosowań zarówno wewnątrz, jak i na zewnątrz obiektów, także w obecności środków chemicznych oraz olejów. Płaszcz PUR cechuje się znakomitą odpornością na płomień, zgodnie z normami UL 1581 oraz IEC 60332-2-2.
Dlaczego warto wybrać kabel M12 męski / żeński DeviceNet?
- Niezawodność działania – dzięki ekranowaniu i solidnym złączom M12
- Długa żywotność – wykonanie z wysokiej jakości materiałów oraz odporność na czynniki środowiskowe
- Uniwersalność zastosowań – kompatybilność z szeroką gamą urządzeń automatyki
- Minimalizacja awarii – dzięki zabezpieczeniu przeciwwstrząsowemu i odporności na zginanie
Kabel M12 DeviceNet o kodzie 7000-40531-8340600 to optymalne rozwiązanie do transmisji danych i zasilania w złożonych instalacjach przemysłowych, gwarantujące bezpieczeństwo, trwałość oraz długofalową, wydajną pracę nawet w najbardziej wymagających środowiskach.
