Męski 90° – żeński 90°
M12, 4-piny – M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 2 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | czerwony, zielony |
| Identyfikacja przewodu | 840 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 70 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | czerwony, zielony |
| Cable weigth | 82,5 g/m |
| Materiał płaszcz | TPE-V |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 250 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 30000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

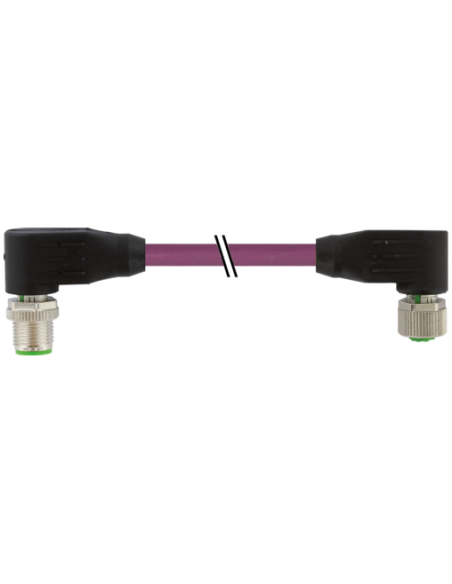

Złącze męskie M12 / żeńskie M12 90° ekranowane to precyzyjnie wykonany przewód połączeniowy, przeznaczony do profesjonalnych zastosowań przemysłowych, gdzie kluczowe znaczenie ma odporność na zakłócenia elektromagnetyczne oraz wysoka niezawodność połączenia. Specjalistyczna konstrukcja typu kątowego 90° umożliwia wygodne montowanie nawet w ograniczonych przestrzeniach, gwarantując stabilność i trwałość instalacji.
Złącze ekranowane M12 wyposażone jest w wtyk męski oraz gniazdo żeńskie, oba w wersji kątowej 90°, co zapewnia optymalne prowadzenie przewodów oraz minimalizuje ryzyko uszkodzeń mechanicznych. Kodowanie B-cod pozwala na zastosowanie w aplikacjach wymagających niezawodnej transmisji sygnałów lub zasilania. Przewód o długości 7 m umożliwia elastyczne prowadzenie instalacji w szafach sterowniczych oraz w rozproszonych systemach automatyki.
Złącze męsko-żeńskie M12 90° ekranowane to niezawodne rozwiązanie dedykowane zastosowaniom w przemyśle maszynowym, automatyce przemysłowej, systemach sterowania, liniach produkcyjnych oraz w środowiskach wymagających transmisji sygnałów o wysokiej integralności. Doskonale sprawdza się w instalacjach, gdzie przewody narażone są na drgania i ruch – na przykład w maszynach CNC, liniach montażowych, automatyce procesowej.
Przewód ekranowany z tworzywa PUR i TPE-V charakteryzuje się wysoką odpornością chemiczną (na oleje, benzyny), elastycznością oraz długą żywotnością nawet przy intensywnym zginaniu (żywotność do 5 milionów cykli w prowadnikach C-track). Zastosowane materiały oraz gruby płaszcz sprawiają, że złącze doskonale sprawdza się w trudnych warunkach przemysłowych.
Zastosowana kolorystyka przewodu (izolacja fioletowa, żyły czerwony i zielony) ułatwia identyfikację podczas montażu oraz serwisu. Przewód jest bezhalogenowy, bezołowiowy oraz spełnia normy odporności na płomienie (UL 1581, IEC 60332-2-2).
Złącze męskie M12 / żeńskie M12 90° B-codowane, ekranowane o długości 7 m to rozwiązanie dedykowane do wymagających środowisk przemysłowych, gdzie oczekiwana jest niezawodność połączenia, odporność na zakłócenia oraz wysoka wytrzymałość mechaniczna i chemiczna zarówno przewodu, jak i złącza.
