Ethernet CAT5
Męski 90° – męski 90°
M12 – M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 798 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 68,64 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 180 °/m |

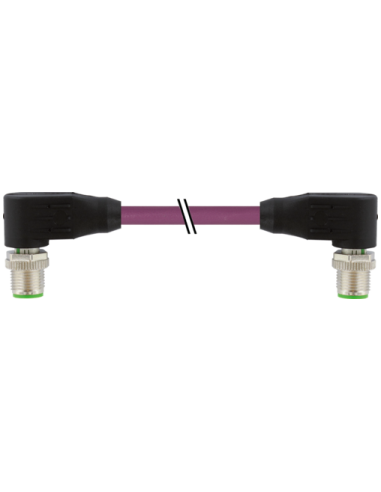

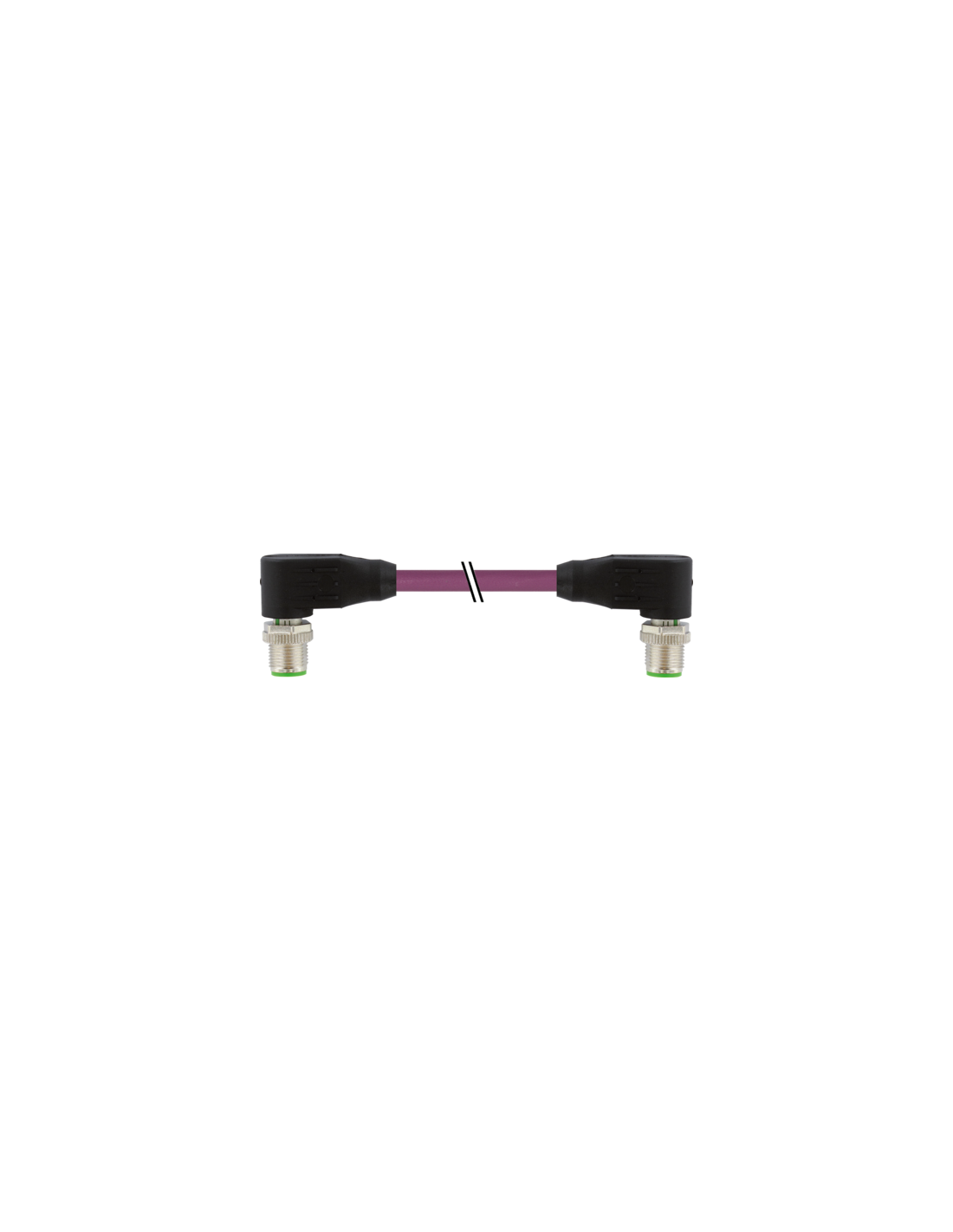

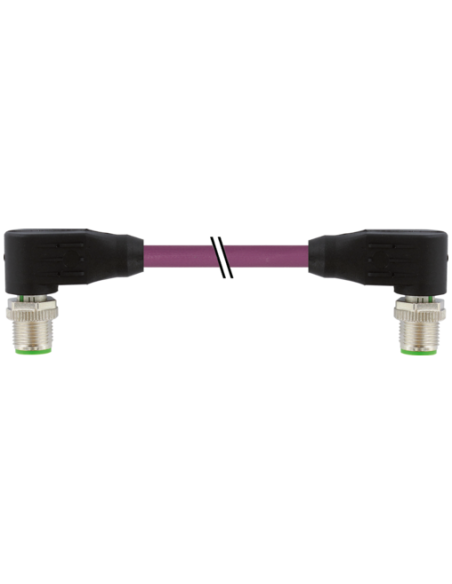

Konektor M12 męski kątowy do Ethernet – kabel przemysłowy 1m, kod: 7000-44561-7980100
Konektor M12 męski kątowy – M12 męski kątowy to specjalistyczny przewód przeznaczony do zastosowań w przemysłowych sieciach Ethernet. Produkt umożliwia efektywne połączenia w standardzie Ethernet CAT5, spełniając rygorystyczne wymagania automatyki przemysłowej oraz środowisk technologicznych o podwyższonych wymaganiach odpornościowych.
Główne zalety i zastosowania przewodu M12 Ethernet
Przewód M12 kątowy idealnie sprawdzi się w systemach wymagających niezawodnej komunikacji danych na odcinku do 100 m. Kątowe złącza umożliwiają instalację w trudno dostępnych miejscach, co pozwala na optymalizację przestrzeni montażowej oraz ogranicza ryzyko uszkodzeń mechanicznych kabla. Przewód wyposażony jest w M12 – M12 złącza męskie, kodowanie D oraz ekranowanie chroniące sygnał przed zakłóceniami elektromagnetycznymi (EMC).
- Dedykowany do aplikacji przemysłowych – pełna zgodność ze standardami automatyki, robotyki oraz maszyn produkcyjnych.
- Wysoka odporność na oleje, chemikalia i płomień – płaszcz PUR zapewnia trwałość i bezpieczeństwo nawet w trudnych warunkach.
- Ochrona IP65, IP66K, IP67 – doskonała szczelność, zabezpieczająca przed kurzem i wilgocią w wymagających aplikacjach.
- Pełne ekranowanie – ochrona przed zakłóceniami oraz stabilność transmisji danych do 100 Mbit/s (full duplex).
- Typowy wybór dla: systemów sterowania, automatyki, infrastruktury Ethernet, maszyn CNC, linii produkcyjnych oraz systemów transportowych.
Budowa i specyfikacja techniczna kabla Ethernet M12
Przewód posiada 4 żyły o oznaczeniach kolorystycznych: biały, żółty, niebieski, pomarańczowy. Zastosowanie skrętki miedzianej oraz ekranu z ocynkowanego oplotu miedzianego (85%) gwarantuje stabilny sygnał – również w aplikacjach z wysokim poziomem zakłóceń.
- Standard zgodny z DIN EN 61076-2-101 (M12)
- Przewód PUR, bezhalogenowy, odporny na promieniowanie UV, zgodny z UL 1581 FT2
- Dopuszczenie cURus – odpowiedni do zastosowań na rynkach międzynarodowych
- Zakres temperatury pracy: od -25°C do +85°C (kabel: do -40°C w warunkach statycznych)
- Średnica zewnętrzna: 6,7 mm
- Pełna ochrona przed wibracjami – system antywstrząsowy
Wskazówki montażowe i bezpieczeństwo
Montaż konektorów M12 kątowych wymaga właściwego zabezpieczenia mechanicznego przewodów, na przykład przy użyciu opasek. Zaleca się przestrzeganie minimalnych promieni gięcia oraz zasad montażu, co zapewni utrzymanie pełnej szczelności IP oraz trwałości połączenia. Produkt przewidziany jest do wielomilionowych cykli pracy przy ruchu kabli.
- Zalecany promień gięcia stały: 5 x Ø zewn.
- Kompatybilny z systemami plug & play
- Kątowe złącza eliminują kolizje przewodów z osprzętem maszynowym
Zastosowanie konektora M12 męskiego, kątowego – Ethernet
Konektor M12 męski kątowy do Ethernet to niezawodny element infrastruktury przemysłowych sieci komunikacyjnych. Stosowany m.in. w:
- Przemysłowych systemach Ethernet
- Maszynach, robotach i manipulatorach
- Systemach transportowo-logistycznych
- Szafach sterowniczych oraz automatach produkcyjnych
- Aplikacjach wymagających odporności na wibracje, oleje i trudne warunki zewnętrzne
Przewód o długości 1 metra gwarantuje wygodę i elastyczność podczas integracji z istniejącą infrastrukturą. Przeznaczony jest do transmisji sygnałów Ethernet z prędkością do 100 Mbit/s na odcinku roboczym do 100 m.
