Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, niebieski, biały, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 777 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| wire arrangement | biały, niebieski, biały, pomarańcz |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 4 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |

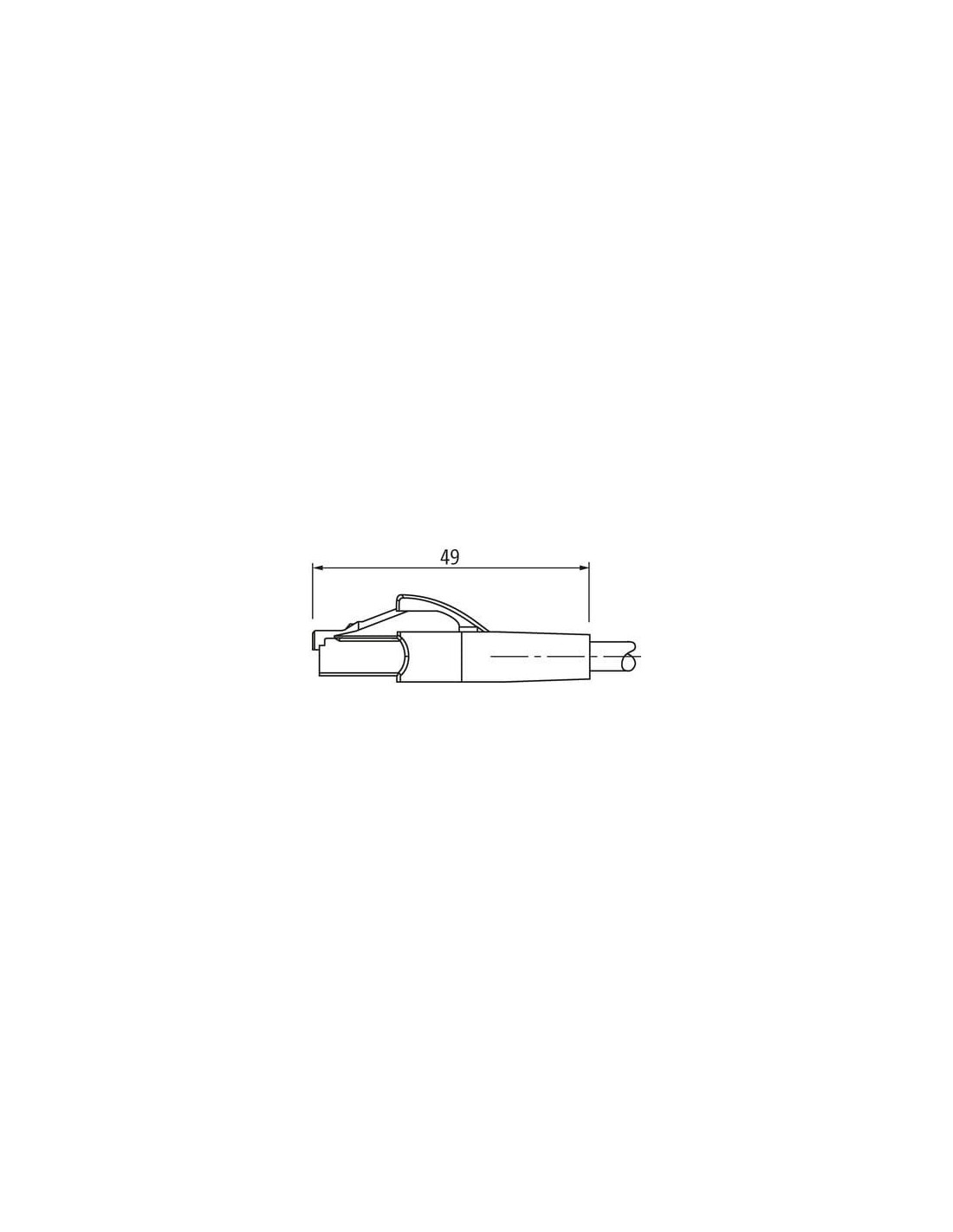

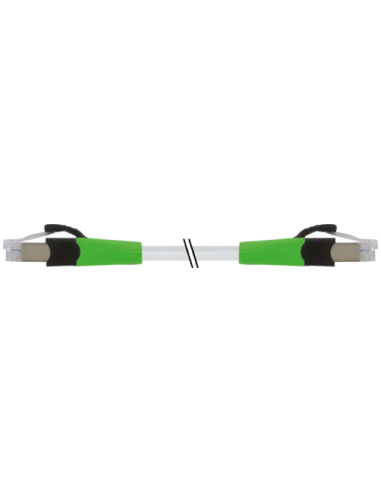

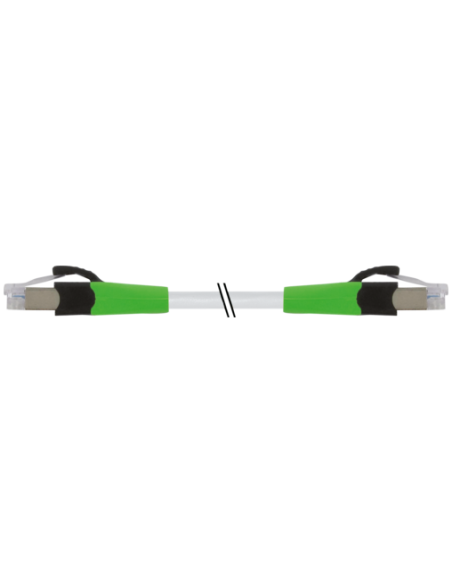

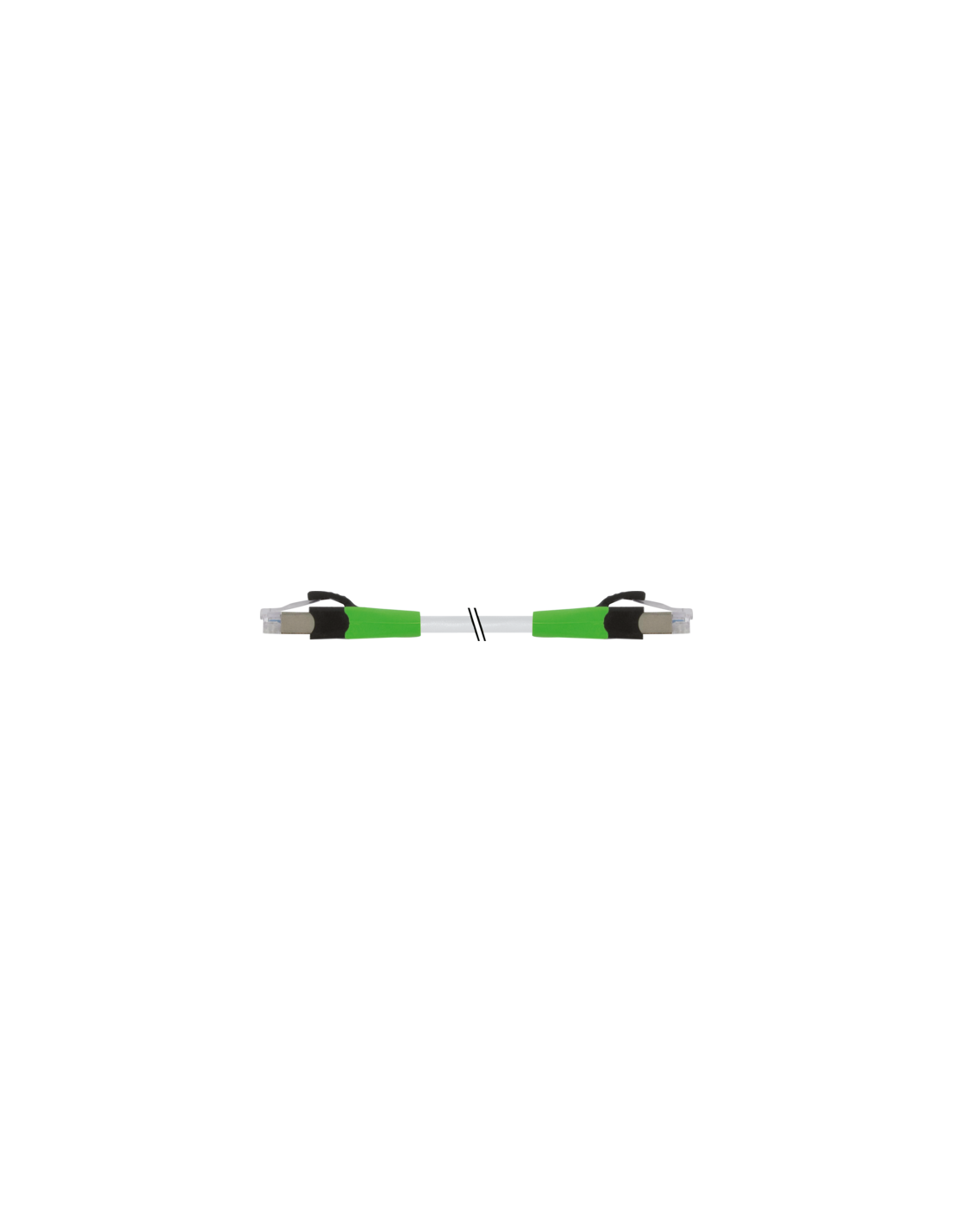

Konektor RJ45 męski - męski, prosty Cabinet-Line Ethernet (7000-74701-7770100)
Konektor RJ45 męski prosty to profesjonalne rozwiązanie do połączeń sieciowych Ethernet w środowisku przemysłowym i biurowym. Przewód o długości 1 metra, zgodny z normą CAT5, Class D (ISO/IEC 11801:2002, EN 50173-1), gwarantuje wydajność pozwalającą na transmisję danych z prędkością do 100 Mbit/s w trybie full duplex.
Kabel ekranowany, 4-pinowy, wyposażony w dwa proste wtyki RJ45, zapewnia niezawodne połączenie oraz minimalizuje zakłócenia elektromagnetyczne, co ma kluczowe znaczenie w aplikacjach automatyki przemysłowej, systemach monitoringu, sieciach komputerowych i instalacjach budynkowych.
Najważniejsze zalety przewodu Ethernet RJ45 Cabinet-Line
- Uniwersalność zastosowań – idealny do instalacji sieciowych, transmisji danych, automatyki, systemów kontroli dostępu oraz przemysłowych systemów sterowania.
- Trwała izolacja i wytrzymałość mechaniczna – powłoka z materiału PUR zapewnia odporność na ścieranie, promieniowanie UV oraz czynniki chemiczne i oleje.
- Ekranowanie – skuteczna ochrona przed zakłóceniami elektromagnetycznymi dzięki zastosowaniu ekranowania na całej długości przewodu.
- Odporność na warunki środowiskowe – możliwość pracy w temperaturze od -25°C do 85°C oraz stopień ochrony IP20 (przy prawidłowym zamocowaniu).
- Brak koszulek kablowych – kompaktowa budowa pozwala na instalację w trudno dostępnych miejscach oraz w urządzeniach o ograniczonej przestrzeni montażowej.
- Łatwa identyfikacja i organizacja przewodów – wyraźna kolorystyka izolacji oraz kod przewodu 777.
Konektor RJ45 – typowe zastosowania
Konektor RJ45 męski - męski Cabinet-Line sprawdza się w każdej nowoczesnej infrastrukturze przemysłowej i biurowej wymagającej stabilnych połączeń sieciowych. Typowe zastosowania obejmują:
- Automatyka przemysłowa – integracja maszyn i urządzeń w przemysłowych sieciach Ethernet.
- Systemy monitoringu i CCTV – przesył sygnału między kamerami IP a rejestratorem.
- Sieci komputerowe – połączenia komputerów, switchy, routerów i paneli krosowych.
- Instalacje budynkowe – połączenia punkt-punkt w inteligentnych budynkach.
- Systemy kontroli dostępu oraz urządzenia sieciowe.
Możliwość dostarczenia innych długości przewodów na życzenie umożliwia dostosowanie produktu do indywidualnych wymagań każdej aplikacji.
Budowa i bezpieczeństwo użytkowania – Konektor Ethernet RJ45
Kabel z dwoma wtykami RJ45 posiada blokadę zatrzaskową zapewniającą pewne połączenie, nawet w przypadku wibracji. Wysoka odporność na zginanie oraz promień zgięcia 7,5 x średnica zewnętrzna (ok. 5 mm) zmniejszają ryzyko uszkodzenia przewodu podczas montażu.
Warto zwrócić uwagę na zgodność z kluczowymi normami: IEC 60332-2-2 (odporność na płomień), UL 1581, DIN EN 60811-404 (odporność na oleje), co umożliwia montaż w różnych branżach, także tam, gdzie wymagane są podwyższone standardy bezpieczeństwa.
Konektor RJ45 prosty – specyfika okablowania i podłączenia

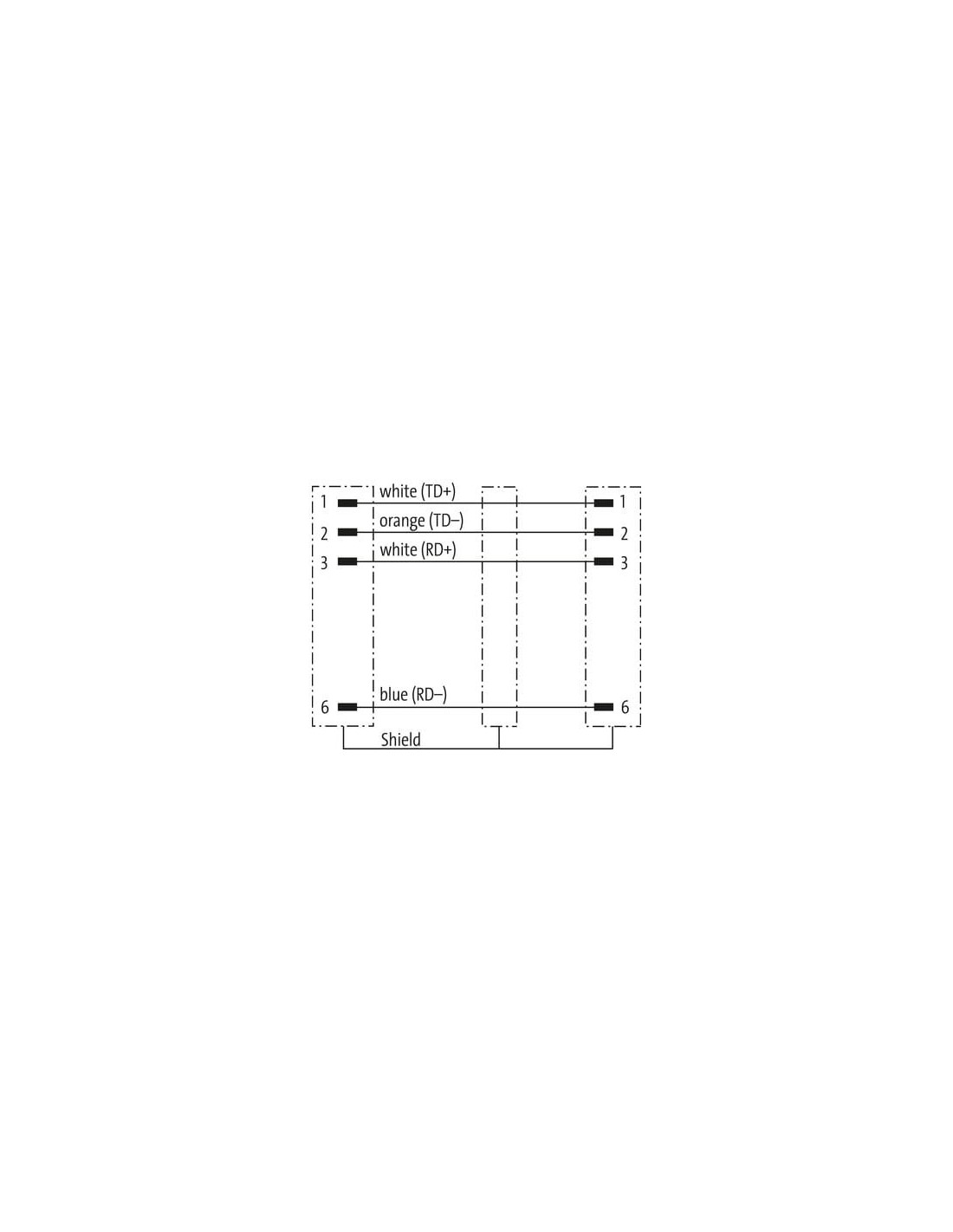

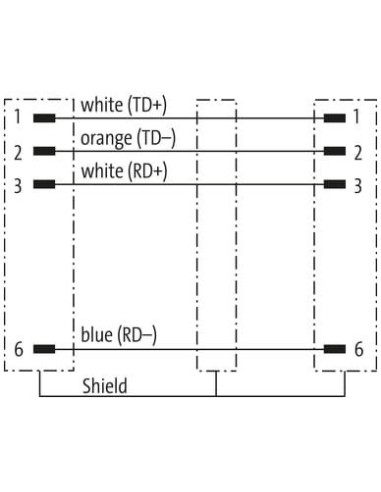

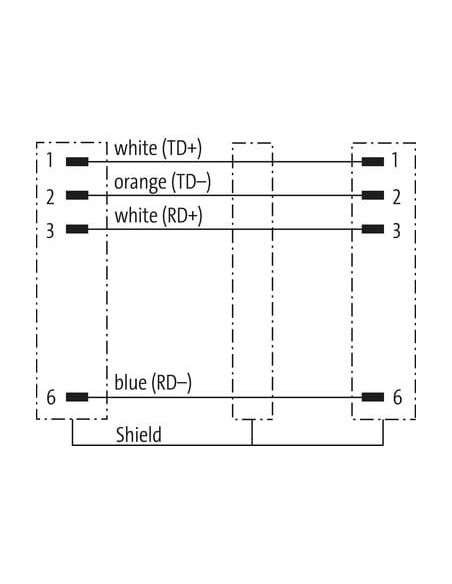

- Układ przewodów: biały, niebieski, biały, pomarańcz zgodnie ze standardem transmisji sygnału Ethernet.
- Przekrój żyły: 26 AWG, wykonana z gołej miedzi.
- Maksymalny prąd na styk: 1,5 A.
- Maksymalne napięcie robocze DC: 60 V.
- Odporność na czynniki chemiczne, oleje i benzynę (zgodnie ze specyfikacją – należy sprawdzić odporność w zależności od medium).
Zastosowanie konektora RJ45 Cabinet-Line to gwarancja stabilnego i szybkiego przesyłu danych w wymagających warunkach przemysłowych i biurowych. Kompaktowa budowa i zgodność z międzynarodowymi normami czynią go uniwersalnym elementem każdej nowoczesnej instalacji sieciowej.
