Męski prosty – żeński proste
M12 – M12, 4-piny
Kodowanie B
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał | PUR |

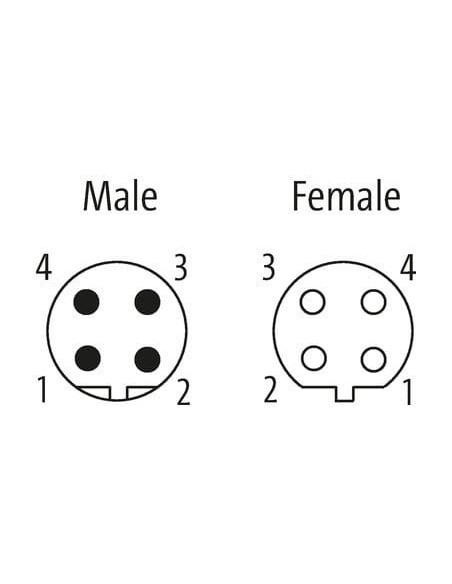

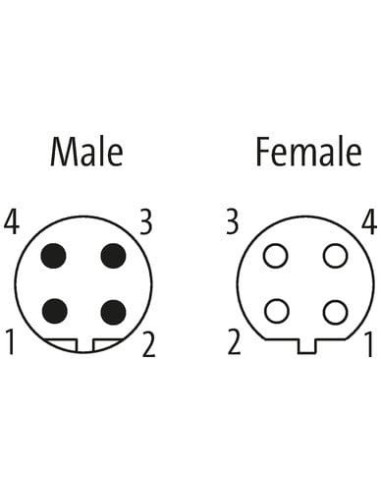

| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

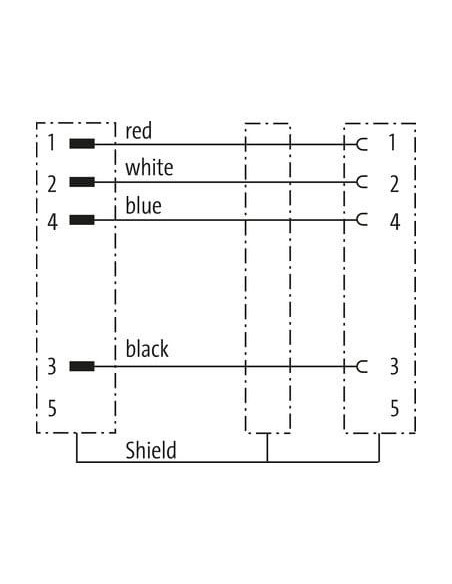

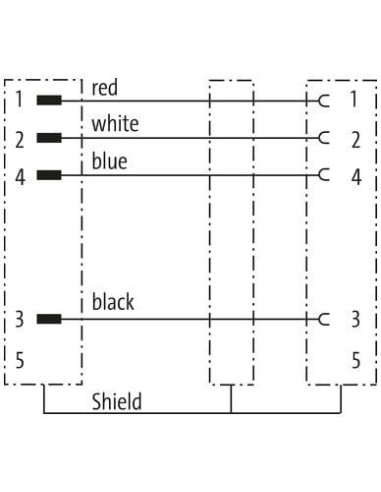

| wire arrangement | (biały, niebieski), (czarny, czerwony) |
General data | Cable
| Identyfikacja przewodu | 803 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
Mechanical data | Cable
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120 Ω ± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Złącze M12 męskie i żeńskie ekranowane B-kodowane – przewód 4-pinowy, 0,25 m – Murrelektronik 7000-44032-8030025
Kabel połączeniowy M12 0°/0° marki Murrelektronik to wysokiej jakości produkt stworzony do zastosowań przemysłowych, w których wymagana jest niezawodność transmisji sygnału oraz odporność na trudne warunki środowiskowe. Przewód wyposażony jest w złącza M12 męskie i żeńskie, oba proste, B-kodowane, ekranowane, co czyni go idealnym rozwiązaniem do systemów transmisji danych i zasilania.
Zastosowanie i funkcjonalność złącza M12 B-kodowanego
Złącze M12 B-kodowane jest szeroko stosowane w aplikacjach automatyki przemysłowej, systemach sterowania maszyn oraz urządzeniach wymagających sprawnej komunikacji sygnałów i zasilania. Dzięki czterem pinom oraz precyzyjnemu ekranowaniu przewód zapewnia stabilną transmisję danych, odporność na zakłócenia elektromagnetyczne oraz wysoką wytrzymałość mechaniczną na drgania i wstrząsy.
- Bezpieczne połączenie – połączenie na gwint M12 x 1 z zabezpieczeniem przeciwwstrząsowym.
- Wysoka klasa szczelności IP67 – odporność na pył i wilgoć przy prawidłowej aplikacji.
- Uniwersalność – do przesyłu zasilania i sygnałów hybrydowych.
- Odporność chemiczna i na oleje – obudowa i płaszcz kabla wykonane z trwałego PUR.
- Ekranowanie – skuteczna ochrona transmisji przed zakłóceniami EMI/RFI.
- Kolorystyka i oznaczenie przewodów ułatwiające montaż.
Możliwości wykorzystania kabla ekranowanego M12 4-pin
Kabel połączeniowy M12 znakomicie sprawdza się w:
- systemach komunikacji przemysłowej, w tym sieciach fieldbus (np. Profibus, CANopen),
- zasilaniu i przesyłaniu sygnałów w urządzeniach automatyki przemysłowej,
- szeroko pojętej robotyzacji przemysłowej,
- infrastrukturze transportowej oraz maszynach budowlanych i rolniczych,
- przemyśle spożywczym i opakowaniowym – odporność na chemikalia i czyszczenie.
Budowa przewodu i złącza – dane konstrukcyjne
Złącza M12 zostały wykonane w technologii gwarantującej łatwy i szybki montaż metodą włożenia i przykręcenia. Gwint M12 x 1 umożliwia bezpieczne połączenie w wymagających środowiskach. Zastosowany ekran w postaci oplotu miedzianego (pokrycie ekranu 65%) skutecznie chroni przesyłane sygnały, a płaszcz PUR o wysokiej odporności mechanicznej i chemicznej wydłuża żywotność nawet przy ruchomych aplikacjach.
- Długość kabla: 0,25 m
- Liczba biegunów: 4
- Przekrój przewodów: 22 AWG (zasilanie), 24 AWG (dane)
- Ekranowanie: oplot miedziany + folia aluminiowa
- Oznaczenie żył: biały, niebieski, czarny, czerwony
- Kolor płaszcza: fioletowy (łatwa identyfikacja w instalacji)
- Odporność na temperatury pracy: od -40°C do +80°C (instalacja stała)
Odporność i wytrzymałość mechaniczna
Wysoki stopień ochrony IP67 zapewnia odporność na kurz i wilgoć. Kabel jest odporny na płomienie (zgodnie z UL 1581, IEC 60332-2-2), działanie olejów oraz powszechnie stosowane środki chemiczne w przemyśle. Niewielka waga (63,12 g/m) i elastyczność pozwalają na wykorzystanie w dynamicznych (ruchomych) aplikacjach oraz układach narażonych na wielokrotne zginanie.
Typowe zastosowanie przewodu M12 B-kod, 4 piny
Kabel M12 B-kodowany 7000-44032-8030025 jest chętnie stosowany w:
- szafach sterowniczych i pulpitach operatorskich,
- połączeniach urządzeń automatyki z magistralami przemysłowymi,
- przemysłowych sieciach Ethernet, Profibus oraz innych systemach wymagających separacji sygnałów i zasilania,
- ciągach produkcyjnych i aplikacjach wymagających bezpiecznych połączeń o wysokiej odporności środowiskowej.
Dzięki niewielkiej długości oraz uniwersalnym końcówkom prostym, jest szczególnie przydatny w aplikacjach, gdzie liczy się zwarta i bezpieczna instalacja na ograniczonej przestrzeni. Ekranowanie umożliwia zastosowanie także w środowiskach o podwyższonym poziomie zakłóceń elektromagnetycznych.
