Ethernet CAT5e
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Męski prosty – męski prosty
M12 – M12, 4-piny
Kodowanie D
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
| Duplex | Full duplex |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Identyfikacja przewodu | 792 |
| Kolor izolacji | czerwony |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 180 °/m |

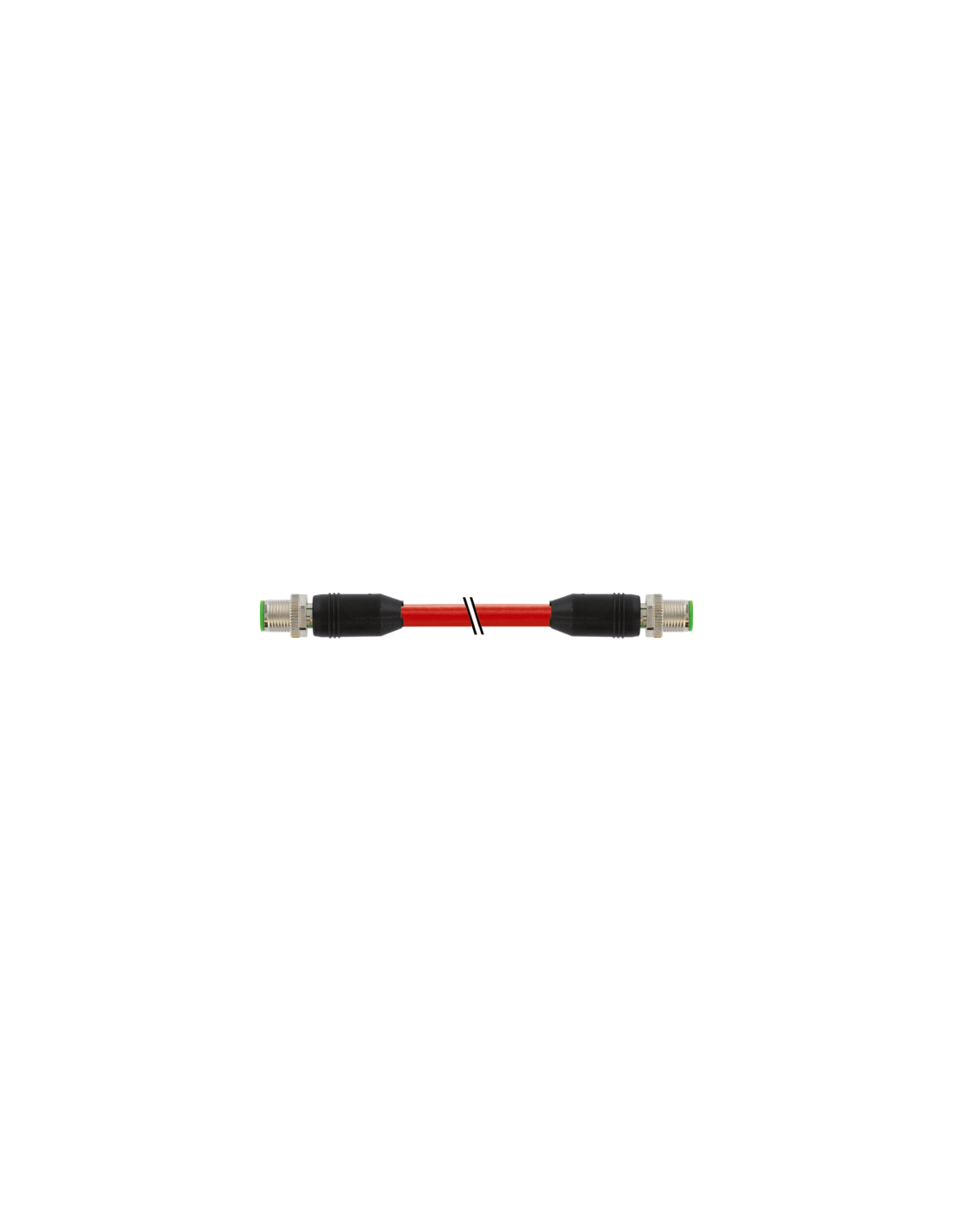

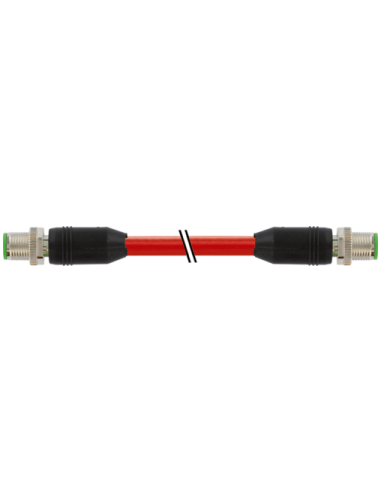

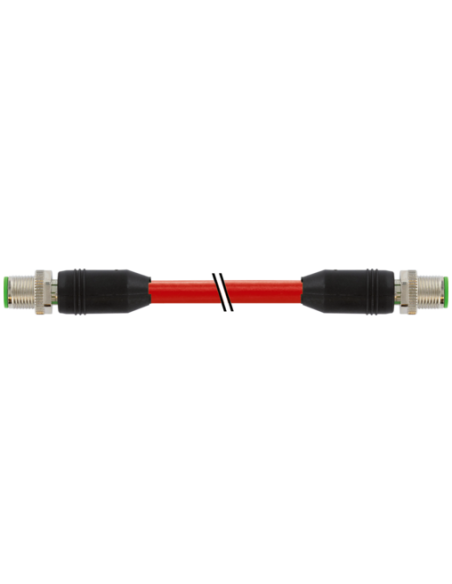

Profesjonalny przewód Ethernet przemysłowy M12 męski – M12 męski, prosty, przeznaczony do wymagających środowisk automatyki oraz instalacji przemysłowych. Przewód o wysokich parametrach transmisyjnych, dostosowany do pracy w sieciach Ethernet CAT5e oraz do komunikacji w aplikacjach wymagających przesyłania danych z szybkością do 100 Mbit/s.
Kabel znajduje szerokie zastosowanie w nowoczesnych sieciach przemysłowych, szczególnie tam, gdzie istotna jest wysoka odporność na czynniki zewnętrzne oraz trwałość złącza. Typowe wykorzystanie obejmuje:
Ekranowany przewód zapewnia ochronę transmisji przed zakłóceniami elektromagnetycznymi, co umożliwia instalację w pobliżu silników czy falowników. Konstrukcja złącza M12 w standardzie kodowania D gwarantuje pewne połączenie oraz odporność na wibracje i wstrząsy, typowe dla środowisk przemysłowych.
Kabel wyposażony jest w czteropinowe złącza M12 z prostym odejściem oraz kodowaniem D, umożliwiającym szybkie i pewne podłączenie. Przewód wykonano z tworzyw odpornych na działanie substancji chemicznych, wolnych od halogenów i silikonu, z żyłami miedzianymi skręcanymi, co przekłada się na elastyczność i wysoką trwałość podczas pracy w ruchu lub podczas zginania.
Kolorystyka izolacji poszczególnych przewodów: biały, żółty, niebieski, pomarańczowy. Złącza wykonano w technologii gwarantującej wysoką integralność sygnału oraz odporność na uszkodzenia mechaniczne, a dodatkowe uszczelnienia zabezpieczają połączenie przed wnikaniem zanieczyszczeń.
Dzięki wielokrotnym certyfikacjom oraz zastosowaniu najwyższej jakości materiałów, przewód dedykowany jest do długotrwałej, bezawaryjnej pracy w procesach produkcyjnych, automatyce oraz systemach komunikacyjnych pracujących w ekstremalnych warunkach. Można go używać zarówno w instalacjach stacjonarnych, jak i w ruchomych aplikacjach typu C-Track – do 3 milionów cykli gięcia i wytrzymałości na skręcanie.
Zaleca się zabezpieczenie przewodów np. przy użyciu opasek zaciskowych i przestrzeganie minimalnych promieni gięcia dla maksymalnej żywotności instalacji. Przewód został zaprojektowany z myślą o zautomatyzowanych liniach produkcyjnych, robotyce, systemach logistycznych i procesach sterowania, gdzie liczy się niezawodność oraz bezpieczeństwo transmisji sygnałów.
