Ethernet CAT6A

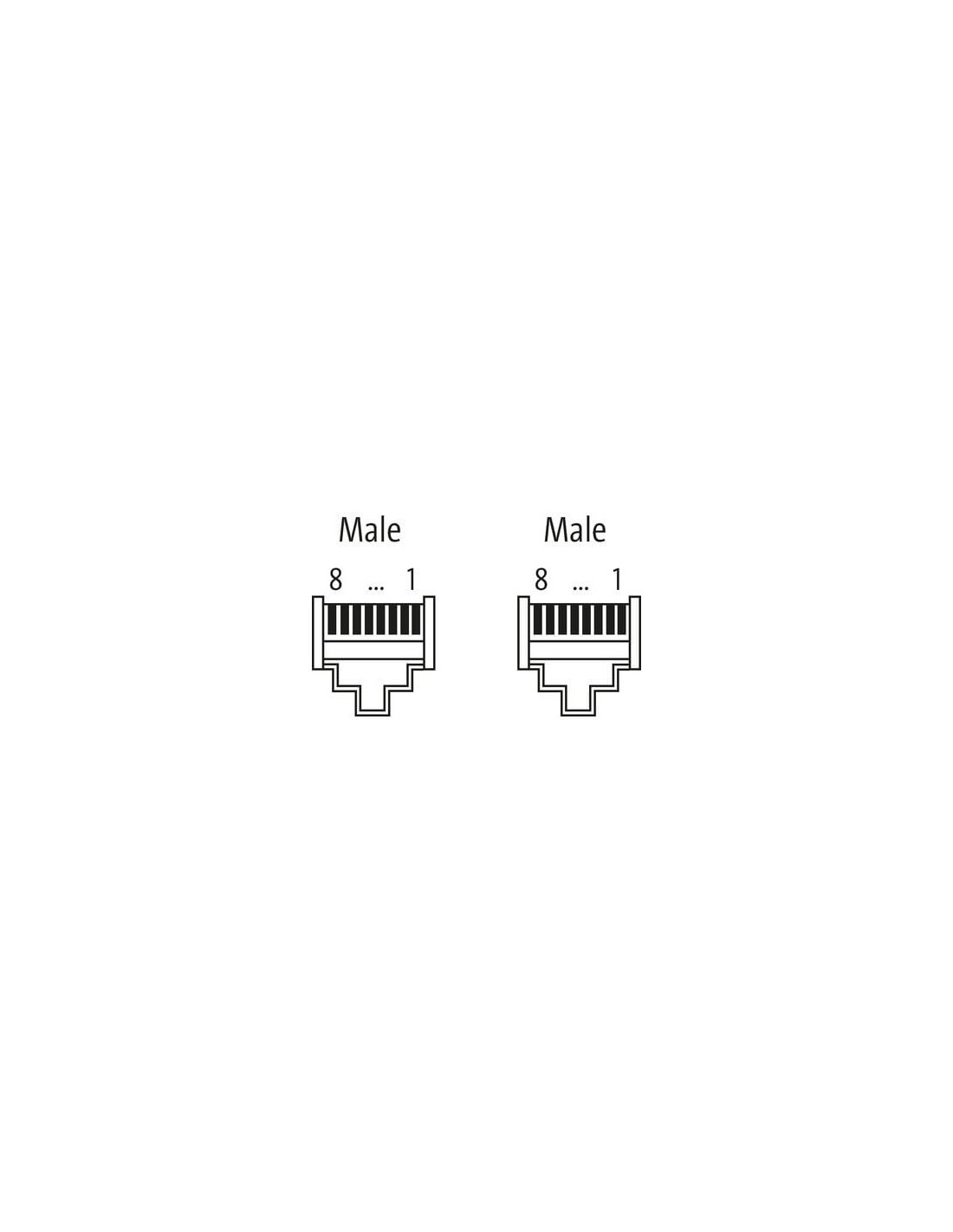

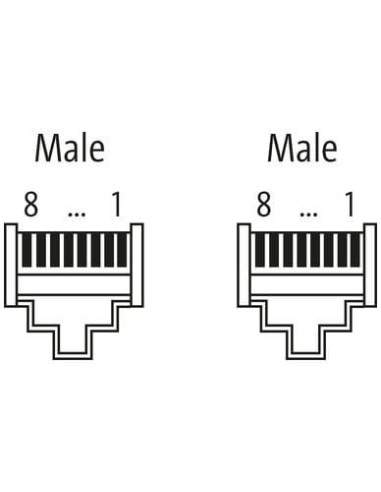

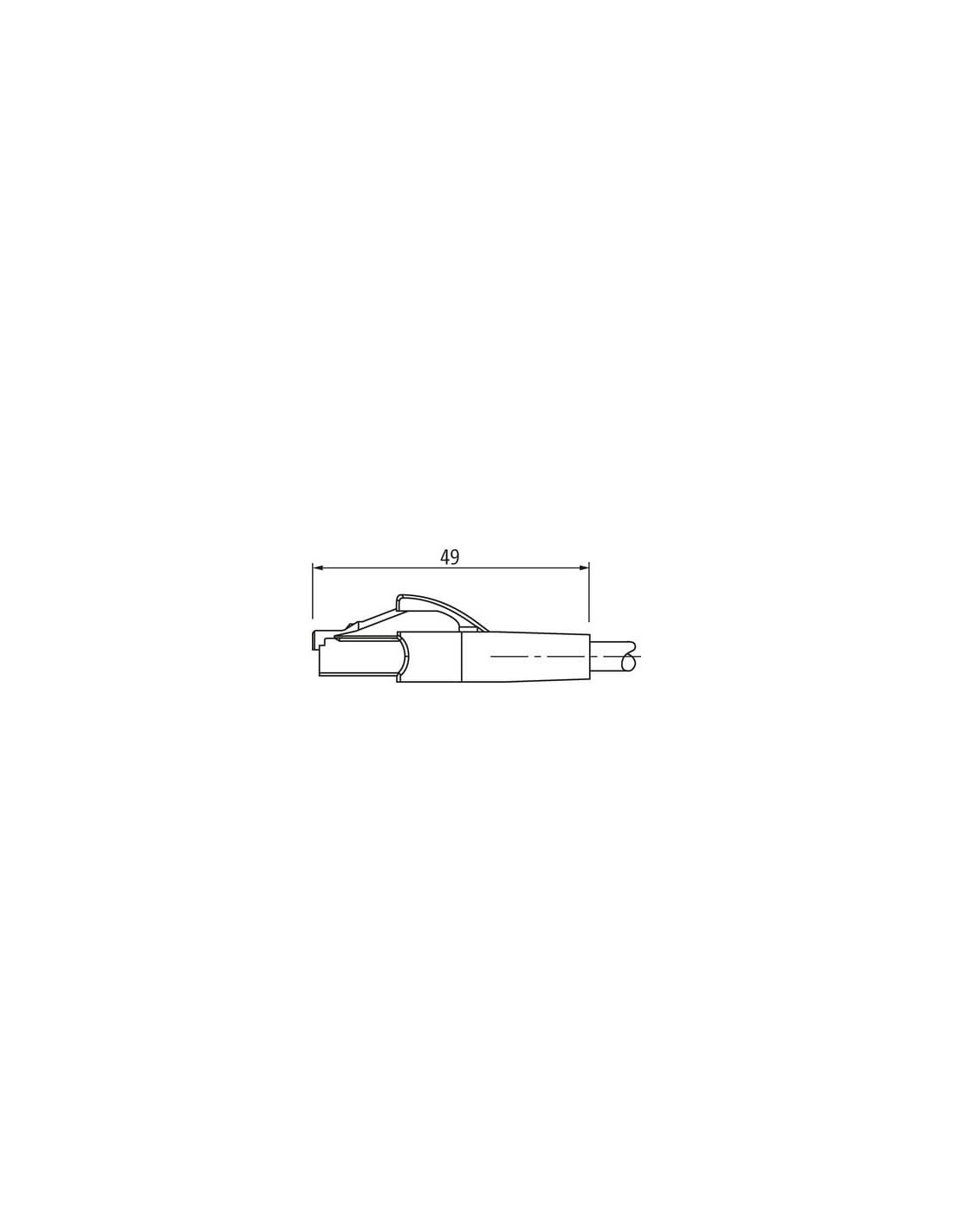

Męski prosty – męski prosty

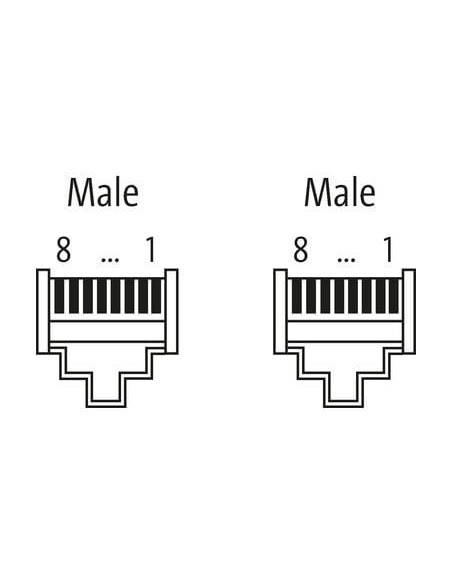

RJ45 – RJ45, 8-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 20 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 25 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

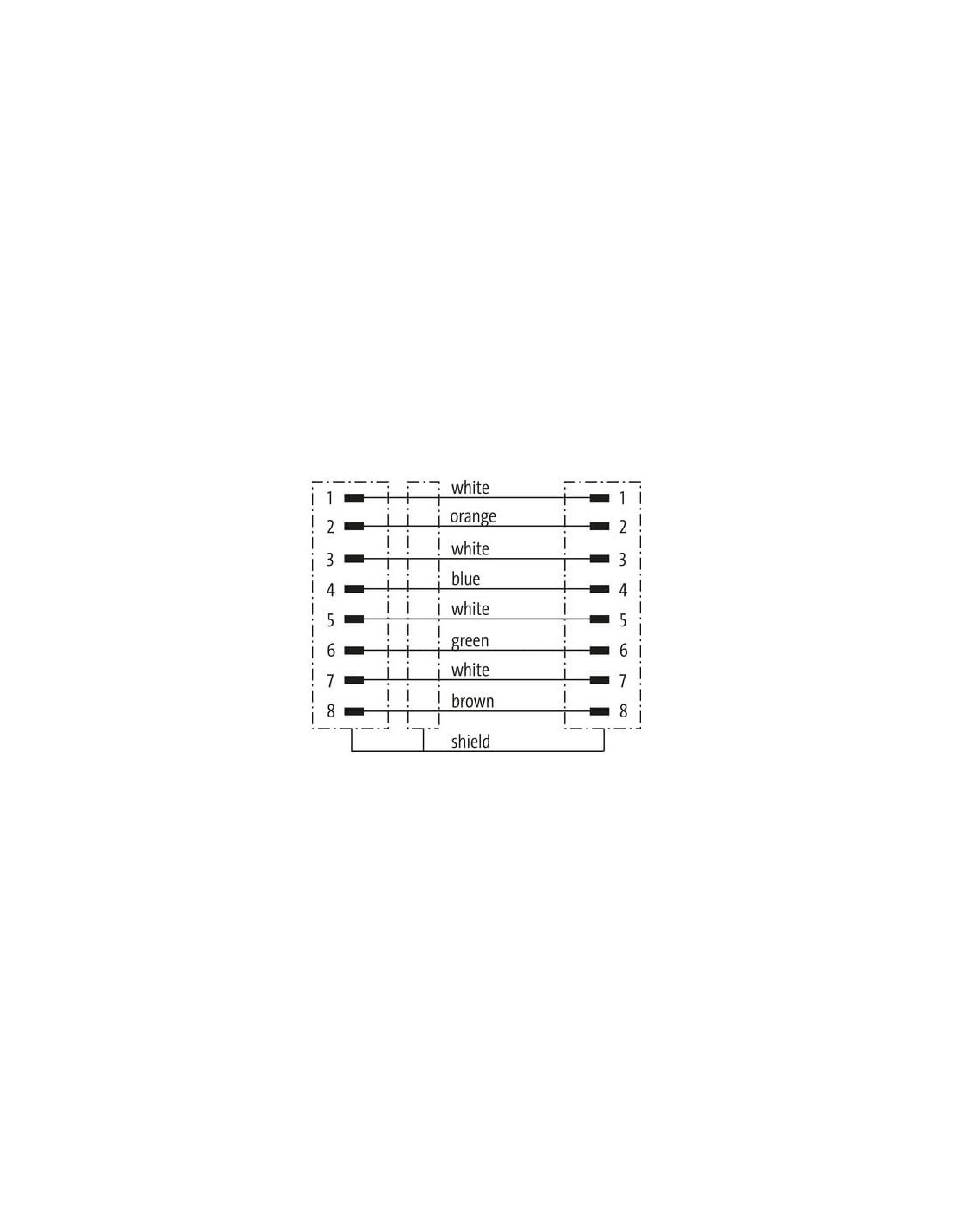

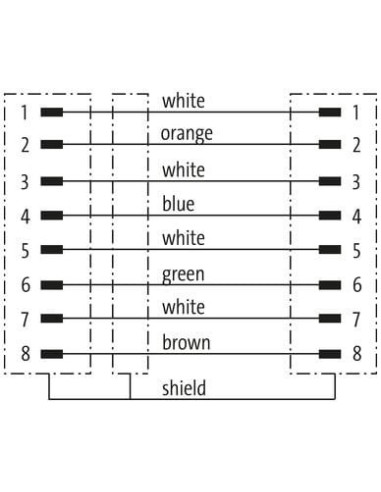

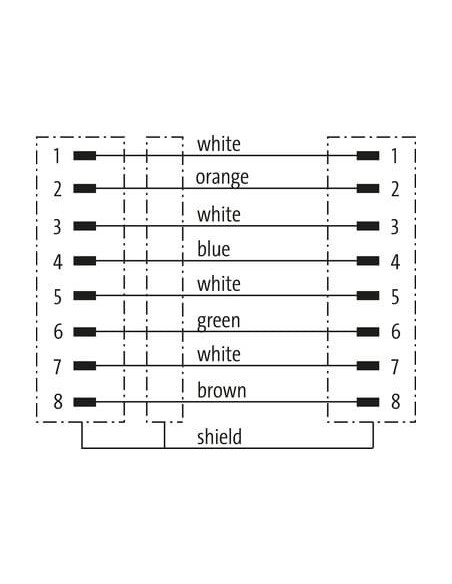

| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
General data | Cable
| Identyfikacja przewodu | 778 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 8 |
| Amount strands (wire) | 7 |
| Diameter of single wires | 27 AWG |
| Conductor crosssection (wire) | 27 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | 0 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |

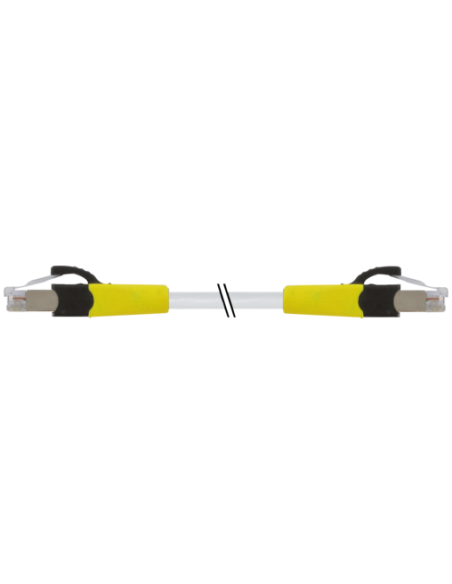

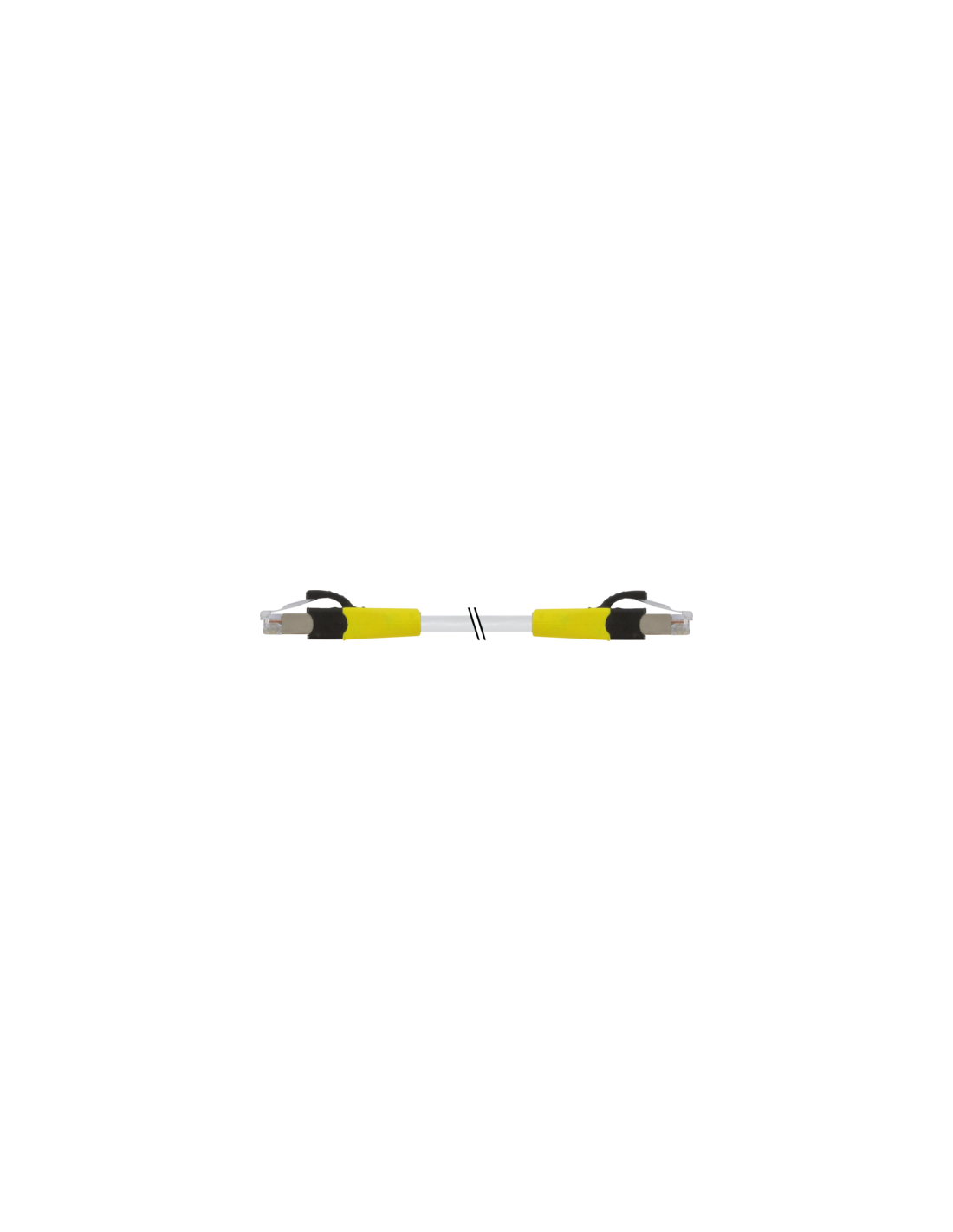

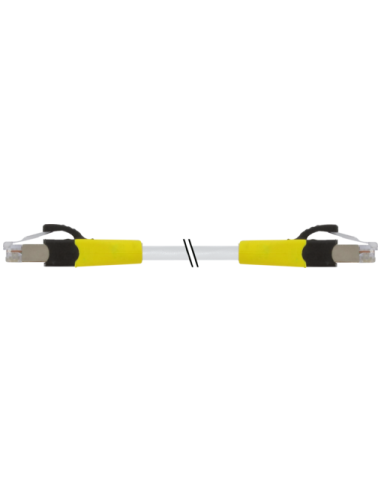

Konektor RJ45 męski prosty – kabel Ethernet CAT6A 20 m – 7000-74711-7782000
Konektor RJ45 męski prosty to zaawansowane rozwiązanie do tworzenia niezawodnych połączeń sieciowych w środowiskach przemysłowych, automatyzacji oraz sieciach komputerowych. Produkt oznaczony kodem 7000-74711-7782000 oferuje wysoką jakość przesyłu danych oraz solidną konstrukcję do wymagających aplikacji.
Najważniejsze cechy i zalety kabla Ethernet CAT6A RJ45
- Konstrukcja ekranowana – zapewnia stabilny przesył sygnału oraz ochronę przed zakłóceniami elektromagnetycznymi (EMC).
- Długość kabla 20 m – umożliwia elastyczne prowadzenie sieci zarówno w biurze, jak i w automatyce przemysłowej.
- Kategoria transmisji CAT6A – gwarantuje obsługę transmisji o maksymalnej prędkości do 10 Gbit/s.
- Obustronne zakończenie prostymi męskimi złączami RJ45 – kompatybilność z większością urządzeń sieciowych i przemysłowych.
- Trwała obudowa z PUR – odporna na oleje, chemikalia oraz uszkodzenia mechaniczne.
Zastosowanie przewodu RJ45 męski-męski CAT6A
Kabel z wtykami RJ45 typu męski-męski doskonale sprawdza się w:
- przyłączaniu urządzeń sieciowych w rozdzielniach sterowniczych,
- połączeniach wewnątrz szaf sterowniczych i paneli operatorskich,
- łączeniu komputerów, routerów i switchy w sieciach komputerowych,
- aplikacjach automatyki przemysłowej, przesyłu danych oraz systemach wizualizacji.
Maksymalna prędkość przesyłu do
10 Gbit/s pozwala na stosowanie przewodu w przemysłowych systemach Ethernet, transmisji wideo oraz szybkim przesyle sygnałów kontrolnych.
Odporność i niezawodność w wymagających warunkach
Kabel cechuje się odpornością na płomień (IEC 60332-2-2, UL 1581 FT2), dobrą odpornością chemiczną oraz odpornością na oleje. Zakres temperatury pracy wynosi od -20°C do +60°C (instalacja stała) oraz od 0°C do +50°C (ruchoma), co pozwala na montaż w różnych środowiskach przemysłowych.
Budowa i wewnętrzna struktura przewodu RJ45
- 8 żył o przekroju 27 AWG – miedziana skrętka nieekranowana z oplotem miedzianym.
- Powłoka zewnętrzna FRNC – spełnia wymogi niepalności i bezpieczeństwa.
- Brak koszulek kablowych – możliwość łatwej identyfikacji i prowadzenia.
- Oznaczenie kolorów – zgodne z przemysłowymi normami T568B.
Typowe zastosowania kabla RJ45 CAT6A
Przewód RJ45 CAT6A stosowany jest w:
- przemysłowych sieciach Ethernet,
- automatyce przemysłowej i systemach kontroli,
- szafach rozdzielczych oraz panelach operatorskich,
- instalacjach biurowych wymagających wysokiej jakości połączeń sieciowych.
Wskazówki montażowe
W celu zapewnienia trwałości i niezawodności połączenia zaleca się stosowanie odpowiednich środków ochrony przed naprężeniami mechanicznymi, np. użycie opasek kablowych. Należy bezwzględnie przestrzegać promieni gięcia (minimum 5× średnica zewnętrzna), aby uniknąć uszkodzeń kabla oraz utraty stopnia ochrony IP20.
