Męski prosty – męski prosty
M12 – RJ45, 4-piny
Kodowanie D
ekranowany
Ethernet CAT5
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
| Duplex | Full duplex |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Identyfikacja przewodu | 675 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 180 °/m |

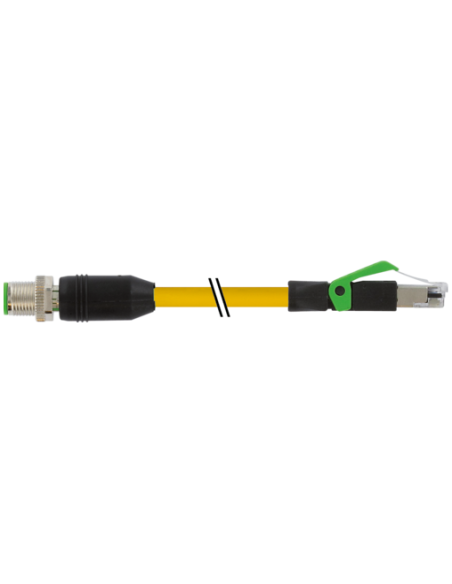

Konektor M12 męski prosty – RJ45 męski prosty to profesjonalny przewód połączeniowy przeznaczony do zastosowań w sieciach przemysłowych Ethernet. Dzięki solidnemu wykonaniu, wysokim parametrom transmisji oraz odporności na niekorzystne warunki środowiskowe, przewód Ethernet 7000-44711-6750500 doskonale sprawdza się w automatyce przemysłowej, na liniach produkcyjnych, w systemach sterowania oraz w instalacjach wymagających niezawodności transmisji danych.
Przewód z jednej strony zakończony złączem M12 męskim (prostym, kodowanie D) oraz RJ45 męskim z drugiej zapewnia szybkie i stabilne połączenie między urządzeniami przemysłowymi a infrastrukturą IT. Kompatybilność z kategorią Ethernet CAT5 umożliwia transmisję danych do 100 MBit/s, co odpowiada wymaganiom większości aplikacji automatyki i sterowania maszyn.
Przewód posiada stopień ochrony IP67 od strony złącza M12, co gwarantuje wysoką odporność na pył, wodę oraz czynniki chemiczne i oleje (w stanie włożonym i przykręconym). Pozwala to na stosowanie przewodu w wymagających warunkach przemysłowych, gdzie narażenie na zabrudzenia czy wilgoć jest codziennością.
Oplot miedziany ocynowany oraz powłoka z wytrzymałego materiału PUR zapewniają odporność na uszkodzenia mechaniczne, drgania i wstrząsy. Średnica zewnętrzna przewodu wynosi 6,7 mm, a żółta izolacja ułatwia identyfikację w szafie sterowniczej czy rozdzielni.
Przewód M12 – RJ45 wykorzystywany jest najczęściej w:
Kolorystyka żył: biały, żółty, niebieski, pomarańczowy. Zestawienie połączeń zgodnie z normą Ethernet oraz schematem producenta zapewnia wysoką kompatybilność z przemysłowymi urządzeniami sieciowymi i gwarantuje prawidłową transmisję sygnałów.
Zastosowanie złącza M12 męskiego prostego oraz RJ45 męskiego prostego w połączeniu z wysokiej klasy przewodem Ethernet CAT5 to gwarancja niezawodnej komunikacji przemysłowej w środowiskach wymagających odporności na czynniki zewnętrzne oraz wysokiej trwałości mechanicznej. Przewód 7000-44711-6750500 to sprawdzony wybór dla instalatorów, integratorów systemów automatyki oraz użytkowników poszukujących bezpiecznych i efektywnych rozwiązań sieciowych.
