Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 4 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

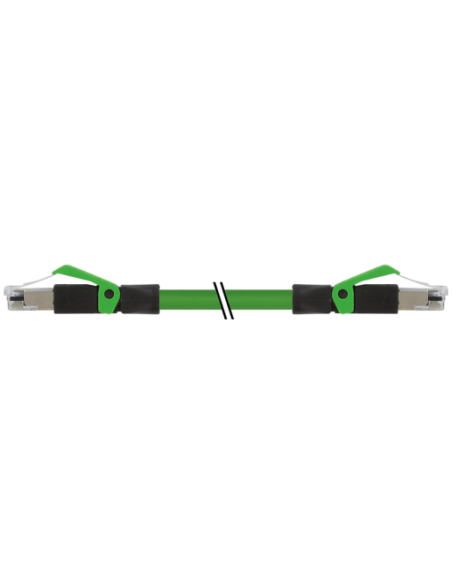

Konektor RJ45 prosty - Ethernet CAT5e 4-pin 4m – do systemów przemysłowych i automatyki
Konektor RJ45 prosty – RJ45 prosty o długości 4 metrów to profesjonalne rozwiązanie zapewniające stabilną i wydajną transmisję danych w sieciach Ethernet CAT5e. Produkt przeznaczony jest do zastosowań przemysłowych, automatyki oraz instalacji wymagających odporności na niekorzystne warunki środowiskowe oraz wysokiej jakości połączeń.
Mocna konstrukcja i odporność chemiczna
Obudowa konektora wykonana z wytrzymałego tworzywa PUR oraz osłona PA gwarantują odporność na działanie olejów i substancji chemicznych. Dodatkowo produkt posiada stopień ochrony IP20, zapewniając bezpieczeństwo pracy w trudnych warunkach przemysłowych. Warto podkreślić także odporność na płomienie w standardzie IEC 60332-2-2 oraz UL 1581 FT2.
Wysoka jakość transmisji i pełna kompatybilność Ethernet
Certyfikowana kategoria CAT5e oraz ekranowanie zapewniają transmisję danych do 100 Mbit/s w trybie Full Duplex, zgodnie z normami ISO/IEC 11801:2002 oraz EN 50173-1. Ekran kabla (oplot miedziany, ocynowany, pokrycie 85%) minimalizuje zakłócenia elektromagnetyczne, gwarantując integralność sygnału.
Możliwości zastosowania konektora RJ45 w przemysłowych systemach automatyki
- Integracja urządzeń sieciowych Ethernet w szafach sterowniczych i maszynach.
- Łączenie paneli HMI, sterowników PLC, urządzeń komunikacyjnych oraz modułów IO.
- Przesył sygnałów w systemach monitoringu, sterowania oraz wizualizacji procesów.
- Budowa niezawodnych sieci przemysłowych w środowiskach narażonych na czynniki chemiczne i oleje.
- Podłączenie urządzeń wymagających solidnych, odpornych na uszkodzenia mechaniczne przewodów.
Kolorowy kabel z zieloną izolacją oraz kodem identyfikacyjnym 796 jest łatwy do rozpoznania i instalowania w systemach przemysłowych. Ułatwia szybkie serwisowanie oraz zarządzanie kablami w dużych instalacjach.
Zalety techniczne i wytrzymałość konstrukcji
- Blokada zatrzaskowa zapewnia stabilne połączenie i szybki montaż.
- Materiał płaszcza z PUR jest bezołowiowy, bezhalogenowy, wolny od kadmu, FCKW i silikonu – co podwyższa bezpieczeństwo i ekologię.
- Zakres temperatury pracy od -25°C do 85°C umożliwia montaż w wymagających aplikacjach przemysłowych.
- Elastyczność kabla i wysokie parametry mechaniczne pozwalają na długoletnią i bezawaryjną eksploatację.
Typowe zastosowania konektora RJ45 prostego – RJ45 prostego
Idealny do wykorzystania w sterowniach, liniach produkcyjnych, systemach teleinformatycznych oraz wszędzie tam, gdzie wymagane jest profesjonalne, ekranowane połączenie Ethernet o wysokiej odporności na warunki zewnętrzne. Sprawdza się zarówno w stałych, jak i ruchomych instalacjach (pracujących w ramach określonych promieni zgięcia i cykli ruchu).
