Ethernet CAT5
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Męski prosty – męski prosty
Właściwości transmisyjne przy transmisji kanałowej do 100 m
M12 – RJ45, 4-piny
Kodowanie D
ekranowany
USA
bez koszulek kablowych
Kapturek ochronny
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
| Duplex | Full duplex |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
| Identyfikacja przewodu | S7V |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,87 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,47 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 45,1 Ω/km |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień gięcia (w ruchu) | 2 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |

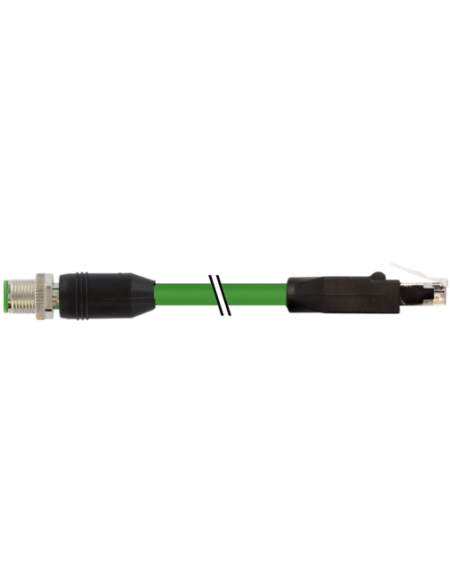

Konektor M12 męski, prosty — RJ45 męski, prosty o długości 5 m to profesjonalny przewód połączeniowy Ethernet, przeznaczony do zastosowań przemysłowych. Doskonale sprawdza się w wymagających warunkach automatyki przemysłowej oraz w systemach sterowania, gdzie niezawodność przesyłu danych i odporność mechaniczna są kluczowe.
Kabel M12 – RJ45 Ethernet znajduje szerokie zastosowanie w:
Trwała powłoka kabla z TPE gwarantuje odporność na ścieranie, działanie benzyny i olejów oraz wysoką elastyczność w szerokim zakresie temperatur (-40°C do +80°C). Klasa szczelności IP67 dla złącza M12 pozwala na pracę nawet w środowisku o podwyższonej wilgotności lub zapyleniu.
Konektor ten posiada ekranowanie w postaci oplotu miedzianego (pokrytego cyną), co skutecznie chroni przesyłany sygnał przed zakłóceniami EMI/RFI. Przewód składa się z 4 żył o przekroju 22 AWG oraz dwóch skrętek, co dodatkowo poprawia właściwości transmisyjne na dystansie nawet do 100 metrów. Oferowany przewód spełnia normy DIN EN 61076-2-101 (M12) oraz wymagania bezpieczeństwa cURus.
Kabel M12 – RJ45 umożliwia łatwe podłączenie i zapewnia pewność połączenia dzięki złączom nakręcanym i prostym zakończeniom. Zaleca się stosowanie dodatkowych zabezpieczeń przeciwciągowych (np. opasek), zwłaszcza w sytuacjach narażenia na mechaniczne naprężenia.
Obszerny schemat dostępny w galerii zdjęć ilustruje rozkład pinów oraz mapowanie sygnałów między złączem M12 a RJ45. Konstrukcja spełnia rygorystyczne wymagania zarówno pod kątem elektrycznym, jak i mechanicznym.
