Ethernet CAT5
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Męski 90° – męski prosty
M12 – RJ45, 4-piny
Kodowanie D
ekranowany
8-piny częściowo wykorzystany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | RJ45 |
| Materiał | PUR |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
| Duplex | Full duplex |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

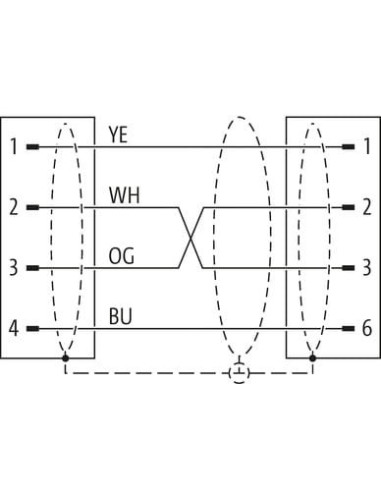

| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
Złącze M12 męskie 90° / RJ45, 0°, Ethernet CAT5 to profesjonalny przewód połączeniowy, zaprojektowany z myślą o wymagających aplikacjach przemysłowych i automatyce. Dzięki wysokiej jakości wykonania oraz zgodności z kluczowymi normami, umożliwia stabilną i bezpieczną transmisję danych w środowiskach narażonych na wibracje, zabrudzenia i kontakt z chemikaliami.
Złącze M12 o kodowaniu D, zakończone pod kątem 90 stopni, umożliwia wygodną instalację nawet w miejscach o ograniczonej przestrzeni. Przewód na drugim końcu posiada wtyk RJ45 w układzie prostym (0°), kompatybilny z większością urządzeń sieciowych.
Konstrukcja przewodu umożliwia połączenie infrastruktury przemysłowej — często opartej na systemach M12 — z komputerami, sterownikami PLC lub switchami sieciowymi wyposażonymi w tradycyjne porty RJ45.
Obudowa wtyku M12 została wykonana z wysokiej jakości tworzywa sztucznego, które cechuje dobra odporność chemiczna oraz wytrzymałość na działanie olejów. Metalowe elementy blokujące wykonano w technologii odlewu cynkowego i pokryto niklem, co zapewnia odporność na korozję.
Stopień ochrony IP67 po stronie M12 pozwala na zastosowanie w bardzo wymagających środowiskach — pyłoszczelnych i narażonych na zalania. Po stronie RJ45 przewód ma stopień ochrony IP20.
Przewód Ethernet kategorii 5 (CAT5) zapewnia transfer danych do 100 Mbit/s w standardzie Fast Ethernet. Ekranowanie kabla (oplot miedziany, 85% pokrycia) gwarantuje wysoki poziom ochrony przed zakłóceniami elektromagnetycznymi EMI/RFI, co wpływa na stabilność połączenia, nawet w otoczeniu urządzeń o dużej mocy.
Przewód nadaje się do transmisji kanałowej na odległość do 100 m, sprawdzając się zarówno w sterowaniu maszynami, jak i w przesyłaniu danych pomiędzy szafami sterowniczymi.
Przewód o długości 1,5 m wykonano z elastycznego i trwałego materiału PUR, odpornego na ścieranie, zgniatanie i wiele agresywnych substancji. Materiał płaszcza nie zawiera halogenów, ołowiu, kadmu, FCKW ani silikonu, co sprawia, że jest przyjazny dla środowiska i spełnia wymagania norm bezpieczeństwa.
Przewody wewnętrzne oznaczone są kolorami: biały, żółty, niebieski, pomarańczowy, co ułatwia identyfikację podczas montażu oraz serwisowania.
Wybór przemysłowego przewodu połączeniowego M12 męski 90° / RJ45 to gwarancja niezawodnej transmisji danych oraz bezpiecznej eksploatacji w wymagających warunkach przemysłowych. Produkt objęty jest certyfikatami jakości i jest zgodny z najnowszymi normami konstrukcyjnymi.
