Ethernet CAT5e
Męski prosty – męski prosty

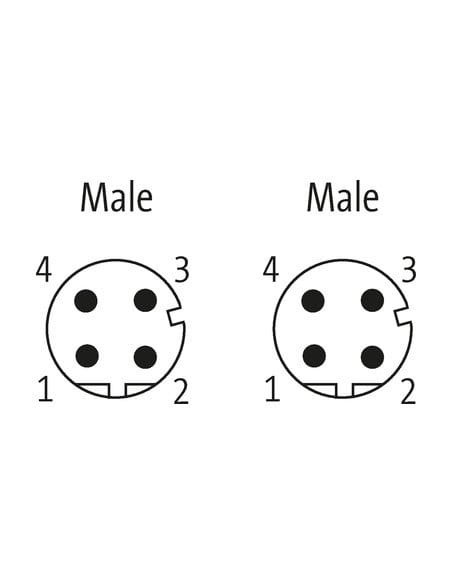

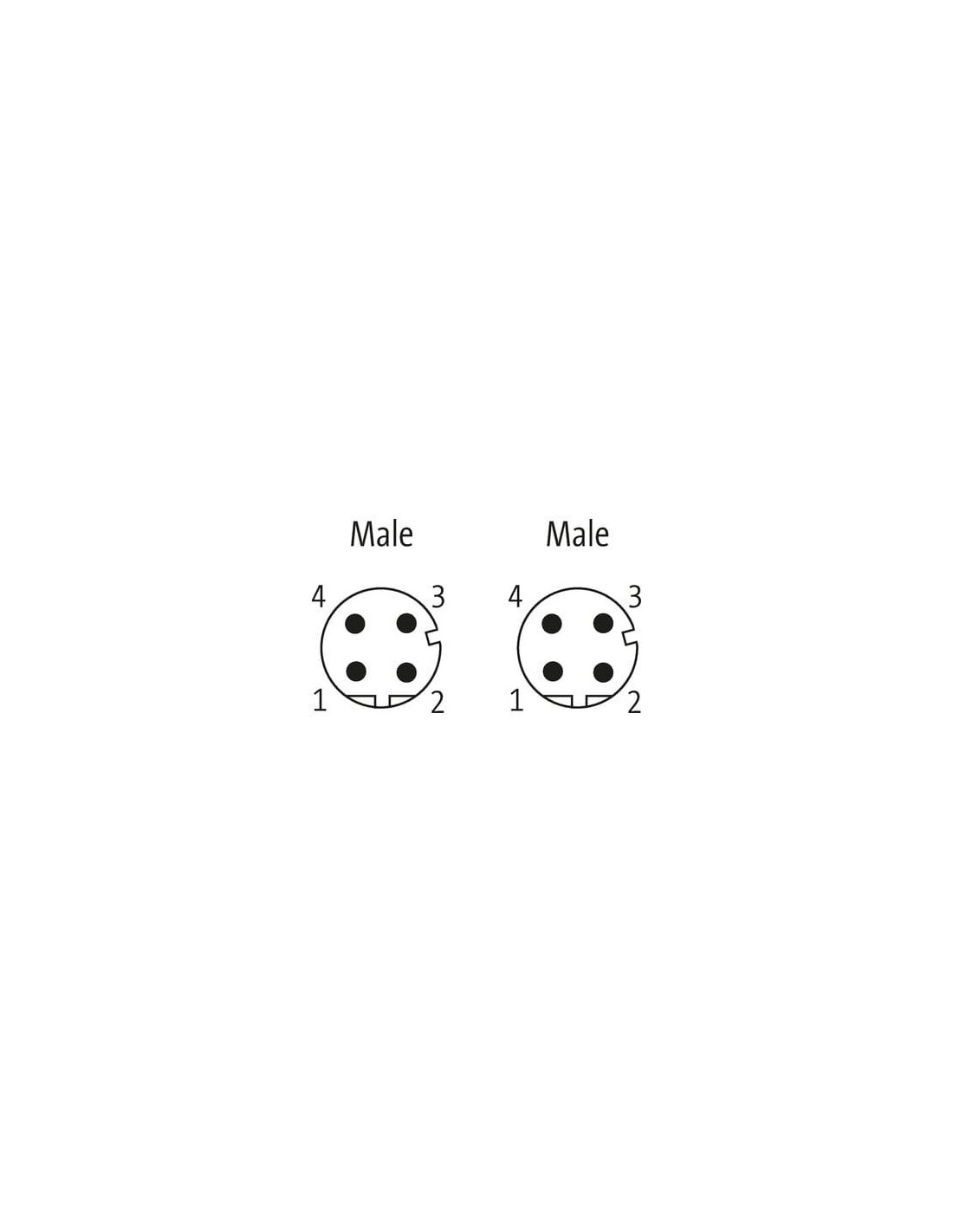

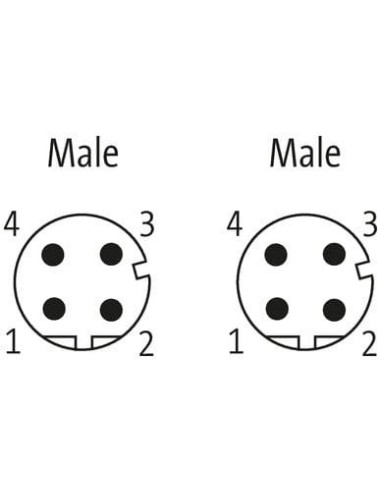

M12 – M12, 4-piny
Kodowanie D
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Napięcie robocze DC maks. | 60 V |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

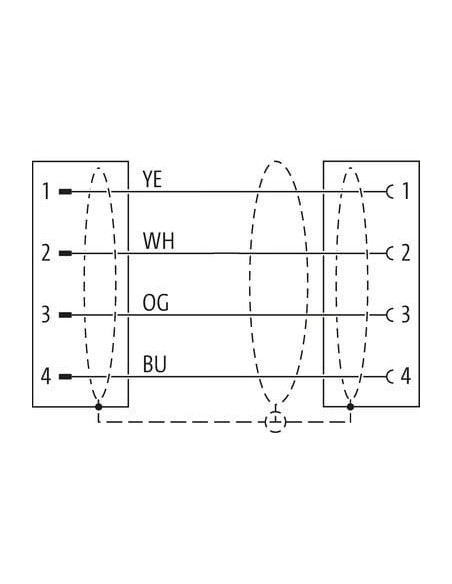

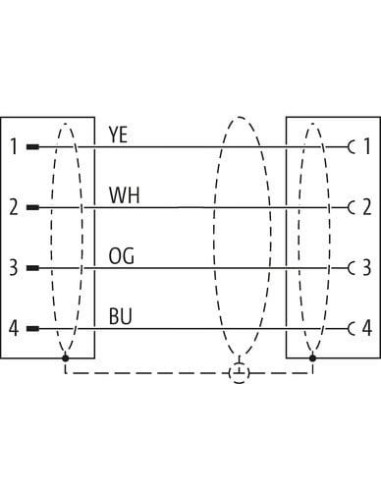

| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
Konektor M12 męski, prosty – RJ45 to specjalistyczny kabel przeznaczony do transmisji danych w systemach Ethernet przemysłowych, wyposażony w wysokiej jakości złącza M12 4-pinowe z kodowaniem typu D. Produkt umożliwia stworzenie niezawodnego połączenia sieciowego w trudnych warunkach przemysłowych, gwarantując stabilność sygnału i wysoką odporność na zakłócenia elektromagnetyczne.
Konektor M12 – RJ45 doskonale sprawdza się w instalacjach automatyki przemysłowej, systemach sterowania maszyn, liniach produkcyjnych oraz wszędzie tam, gdzie wymagane jest szybkie i niezawodne połączenie Ethernet. Dzięki zastosowaniu złączy o wysokim stopniu ochrony, kabel może być używany w miejscach narażonych na kurz, wilgoć oraz agresywne środki chemiczne i oleje.
Kabel Ethernet M12 4-pinowy o długości 3 metrów posiada trwałą powłokę zewnętrzną wykonaną z materiału PUR, który zapewnia znakomitą odporność mechaniczną, chemiczną oraz elastyczność. Kabel spełnia rygorystyczne normy odporności na ogień oraz działanie olejów. Dodatkowe ekranowanie za pomocą oplotu miedzianego ocynowanego gwarantuje ochronę sygnału przed zakłóceniami EMC.
Konektor M12 męski posiada cztery piny (kodowanie D), które umożliwiają bezpieczną i stabilną transmisję danych Ethernetowych. Przewody oznaczone są kolorami: biały, żółty, niebieski, pomarańczowy, co ułatwia ich szybkie identyfikowanie podczas montażu i serwisu.
Złącza wykonane są z wytrzymałego tworzywa sztucznego o doskonałej odporności chemicznej i mechanicznej, natomiast styki wyprodukowano ze stopu miedzi, pokrytego warstwą złota.
Produkt wyposażony jest we wszystkie niezbędne certyfikaty jakości oraz zgodności, m.in. cURus. Montaż kabla jest wyjątkowo prosty – zarówno złącza, jak i przewód są przystosowane do aplikacji przemysłowych, gdzie wymagane jest zapewnienie niezawodności połączeń oraz odporności na niekorzystne warunki otoczenia.
Konektor M12 do Ethernetu to niezastąpiony wybór tam, gdzie kluczowe są niezawodność, odporność na warunki środowiskowe oraz prostota montażu.
