AS-Interface
Męski prosty – żeński proste
M12 – M12, 2-piny
dla MASI68
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 4 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP67, IP68 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

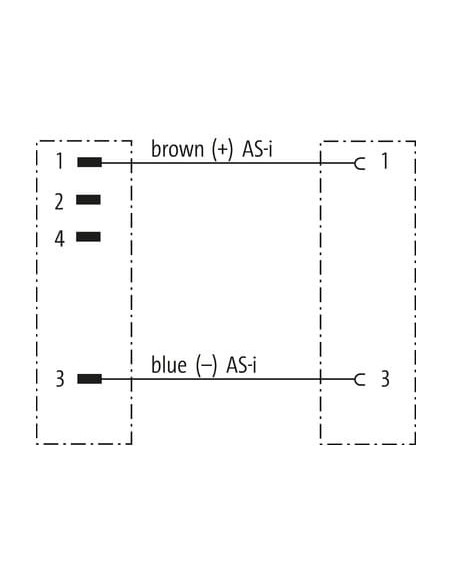

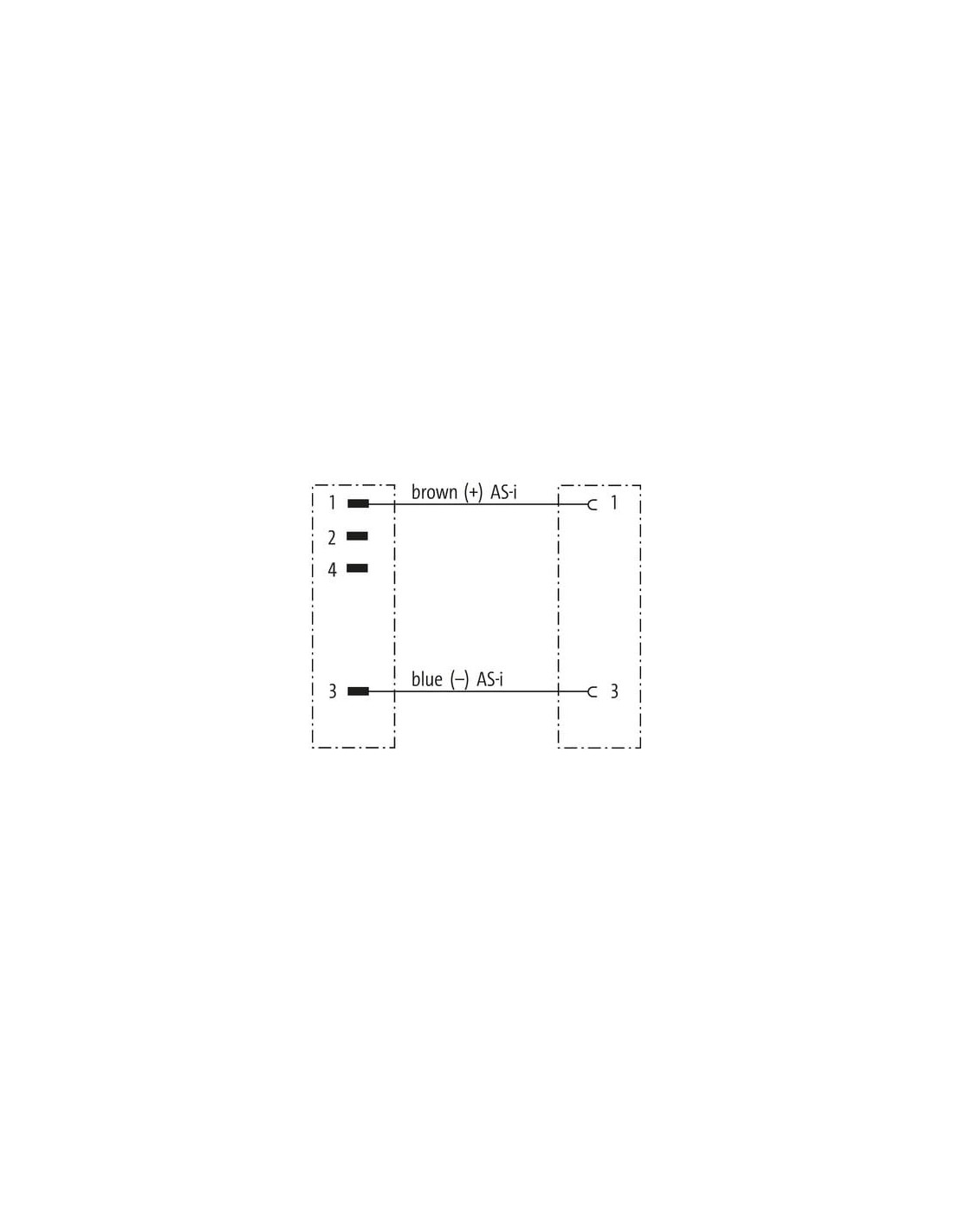

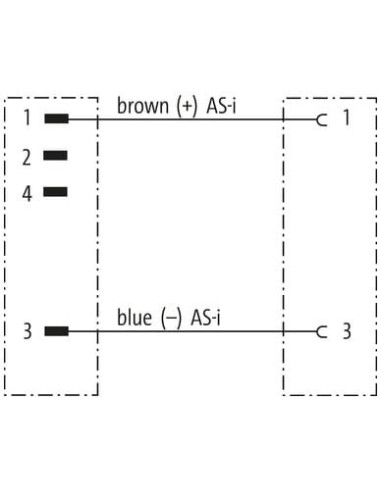

| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 588 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z 2 Filler twisted |
| Bandowanie | Fiber tape |
| Filler | tak |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 80,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 2,95 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 30 |
| Diameter of single wires | 0,25 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 18 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 300 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 300 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 60 °C Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

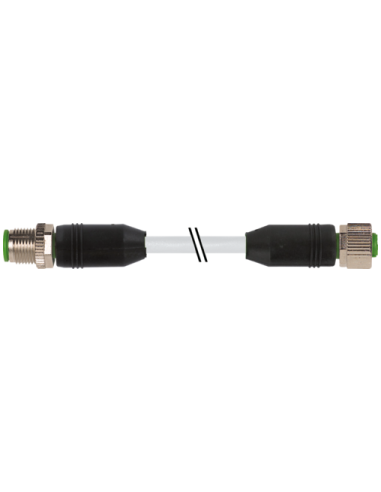

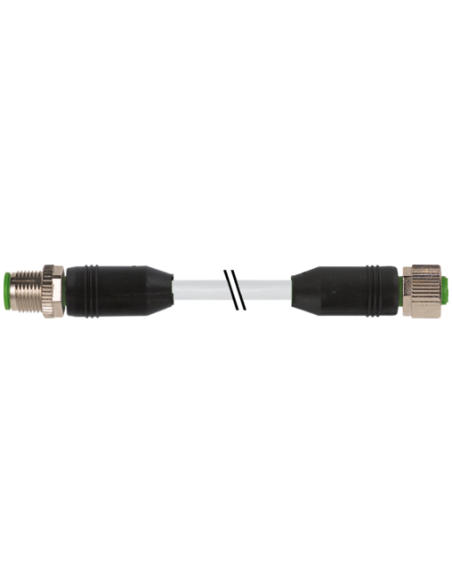

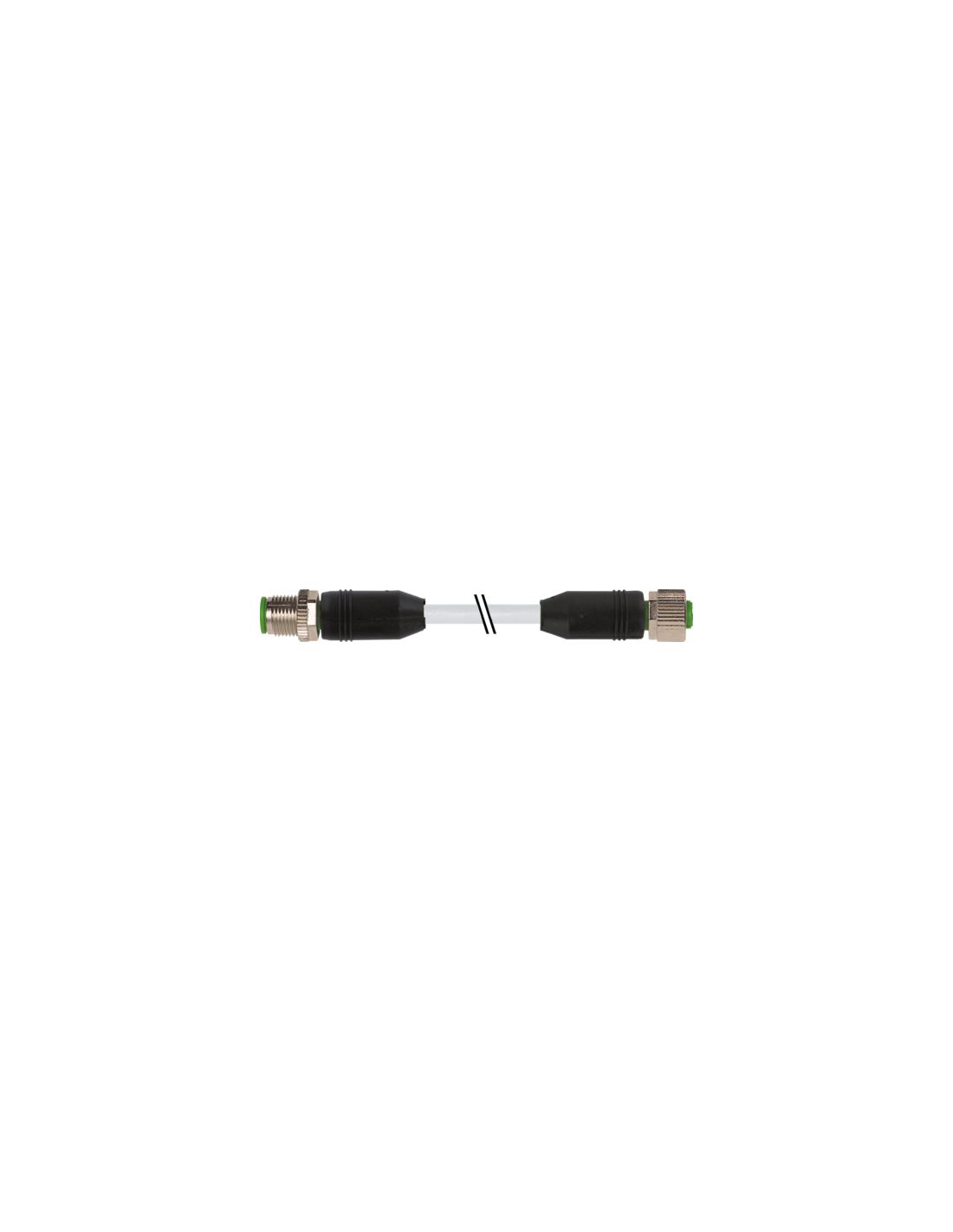

Złącze przewodowe M12 męski prosty / M12 żeński prosty MASI 7060-40005-5880400 – przewód do zastosowań przemysłowych AS-Interface
M12 męski prosty / M12 żeński prosty MASI 7060-40005-5880400 to wysokiej jakości przewód wyposażony w dwa złącza M12 o prostych zakończeniach (męskim i żeńskim), dedykowany do systemów automatyki przemysłowej oraz rozwiązań opartych na technologii AS-Interface. Przewód zapewnia niezawodne połączenie elektryczne oraz wysoką odporność na czynniki przemysłowe.
Przewód M12 do automatyki – zastosowania i zalety
Przewód M12 znajduje szerokie zastosowanie w instalacjach automatyki przemysłowej, systemach magistrali AS-Interface, a także w różnych urządzeniach wymagających bezpiecznych połączeń sygnałowych i zasilających. Dzięki wysokiej klasie szczelności IP67 oraz IP68 możliwa jest praca w trudnych warunkach przemysłowych, gdzie wymagana jest ochrona przed kurzem, wodą oraz innymi zanieczyszczeniami.
- Trwała konstrukcja – obudowa z tworzywa sztucznego odporna na działanie olejów i chemikaliów.
- Wytrzymałość mechaniczna – niskie ryzyko uszkodzeń dzięki zabezpieczeniu przeciwwstrząsowemu oraz solidnemu wykonaniu.
- Bezpieczne połączenia – niklowane powłoki oraz cynkowe odlewy ciśnieniowe blokad zapewniające długotrwałe użytkowanie.
- Elastyczne zastosowanie – długość przewodu wynosząca 4 metry daje swobodę w instalacji w systemach automatyki.
- Odporność przewodu – powłoka PUR oraz izolacja PP o wysokiej odporności na płomień i uszkodzenia mechaniczne.
Budowa i przeznaczenie kabla M12 – technologia oraz bezpieczeństwo użytkowania
Złącze M12 męski prosty / M12 żeński prosty przystosowane jest do pracy z napięciem do 250 V oraz natężeniem do 4 A na styk. Dzięki konstrukcji dwużyłowej (2 x 1,5 mm²) oraz wysokiej odporności na zginanie i promieniowanie UV, przewód dedykowany jest do intensywnych zastosowań przemysłowych, w tym w ruchomych aplikacjach. Certyfikat cURus oraz zgodność z międzynarodowymi normami odporności na płomień i oleje potwierdzają wysokie standardy bezpieczeństwa.
- Typowe zastosowania:
- Systemy AS-Interface w automatyce.
- Przewody sygnałowe i zasilające w maszynach przemysłowych.
- Integracja czujników, wyłączników i siłowników z centralą sterującą.
- Modernizacje i rozbudowy układów sterowania.
Konstrukcja oraz standardy przemysłowe złączy M12
Złącza wykonane są zgodnie ze standardem M12 x 1, co zapewnia szeroką kompatybilność z urządzeniami i modułami automatyki wielu producentów. Zastosowanie zabezpieczeń przed wstrząsami umożliwia użycie przewodu w miejscach narażonych na intensywne drgania. Przewód spełnia wymagania norm dotyczących obciążeń prądowych oraz warunków pracy w skrajnych temperaturach – od -25°C do 85°C (kabel: -50°C do 80°C przy stałej pracy).
Przewód M12 MASI 7060-40005-5880400 to sprawdzone rozwiązanie do wymagających środowisk przemysłowych, zapewniające pewne, trwałe i bezpieczne połączenie urządzeń elektrycznych.
