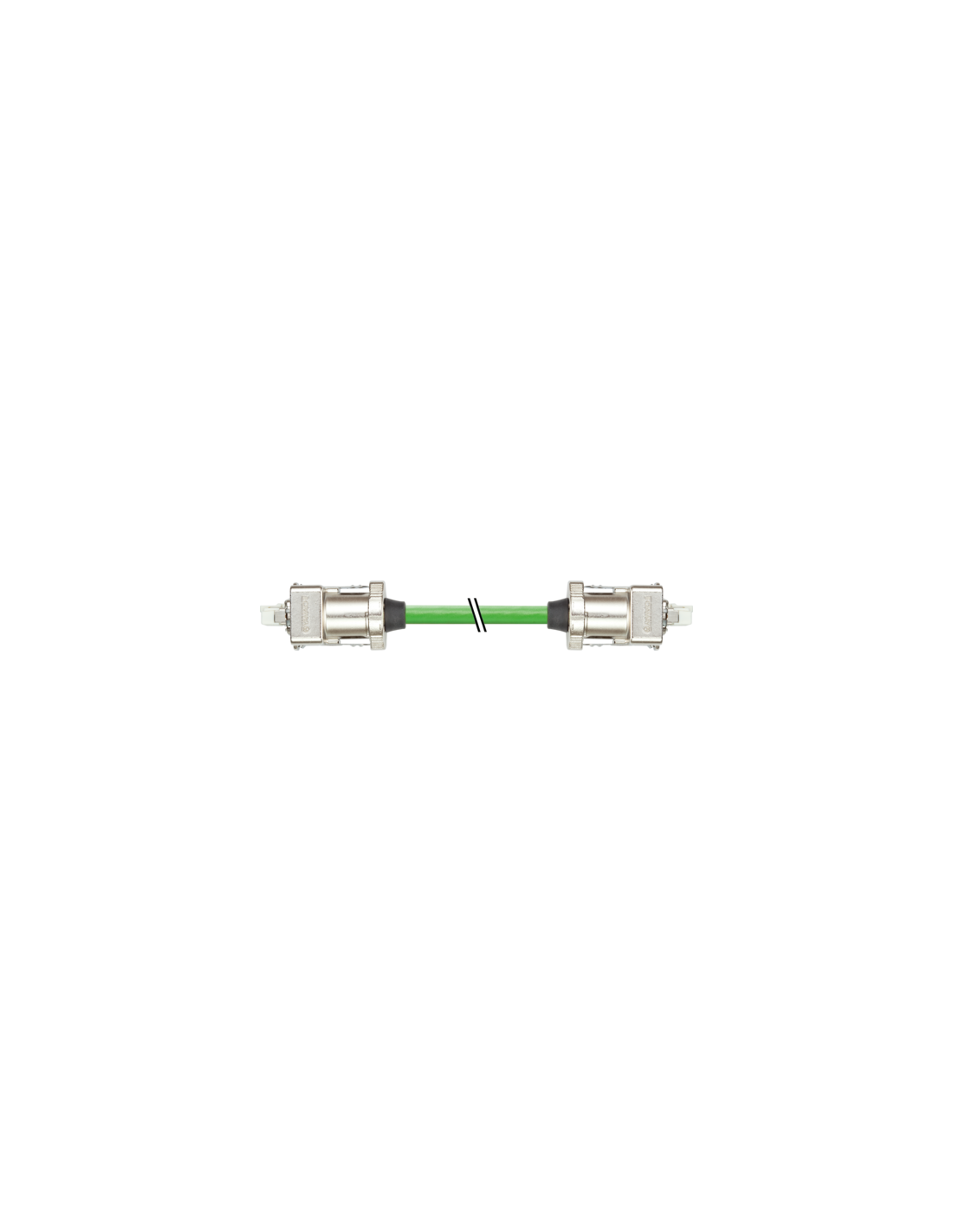

Przewód sygnałowy DRIVE-CLiQ dla SINAMICS S120 i silników z przewodami 24 V DC

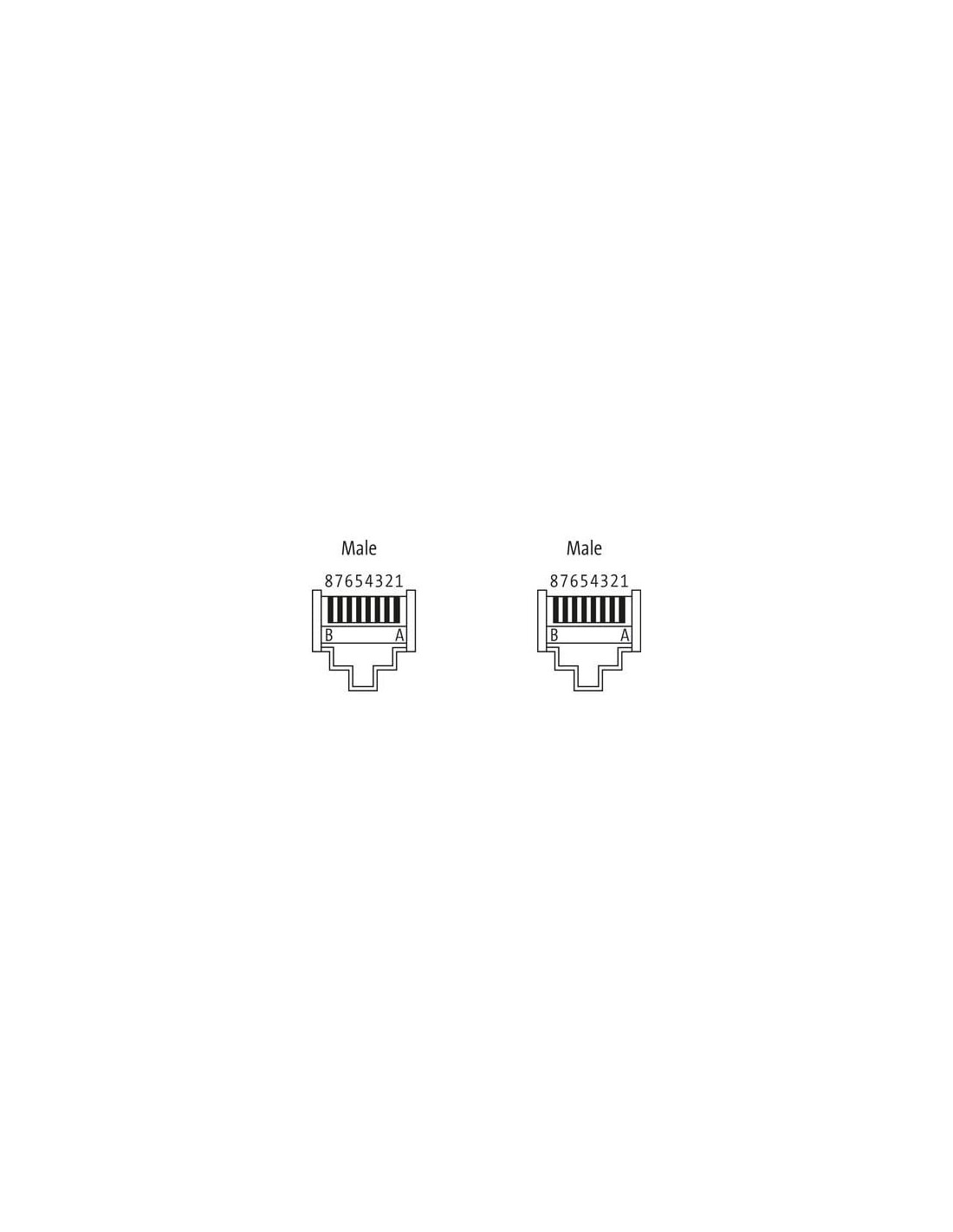

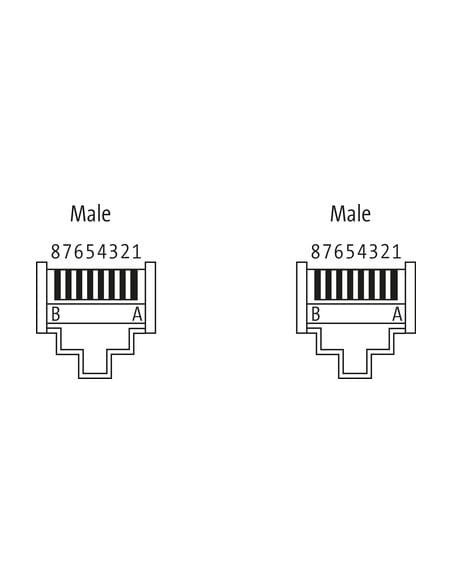

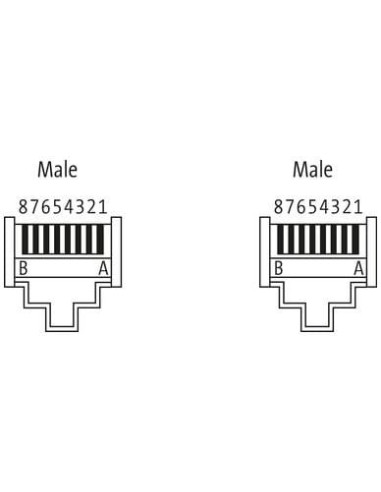

Męski prosty – męski prosty

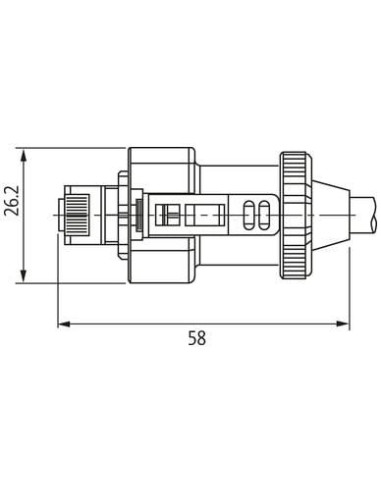

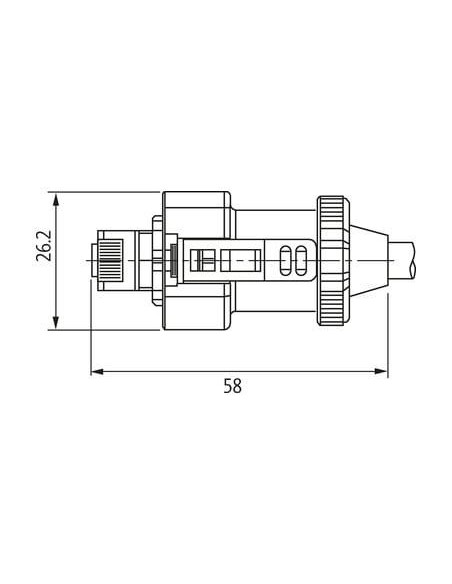

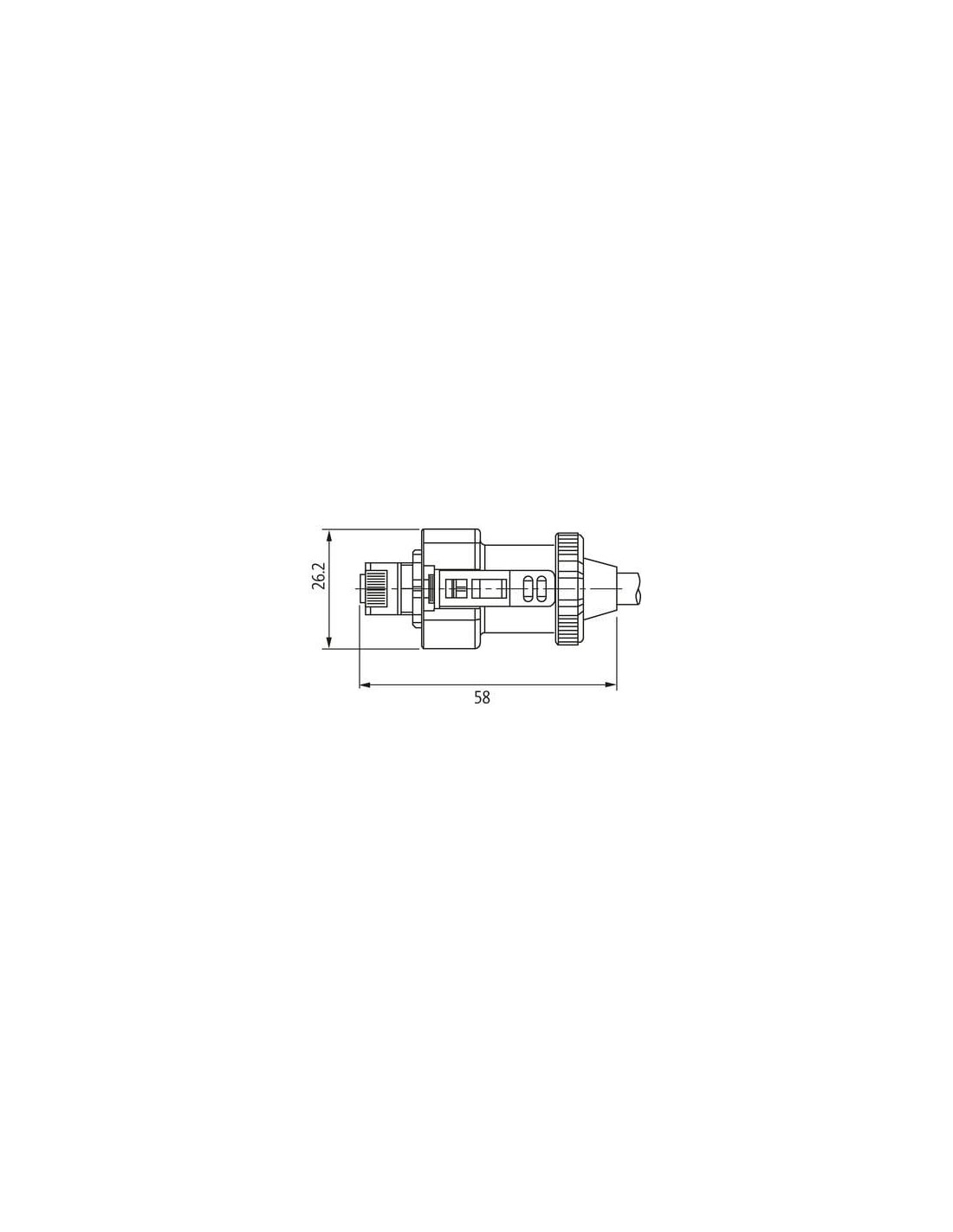

DRIVE-CLiQ IP67 - DRIVE CLiQ IP67
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Family construction form | RJ45 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,76 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Nickeled |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | DRIVE-CLiQ |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielony, żółty, rosa, niebieski, czerwony, czarny |
General data | Cable
| Identyfikacja przewodu | 880 |
| Kolor izolacji | zielony |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Stranding (type 2) | 2 wires o Sposób łączenia twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 85 % |
| wire arrangement | zielony, żółty, rosa, niebieski, czerwony, czarny |
Mechanical data | Cable
| Cable weigth | 75,9 g/m |
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | Poliolefina |
| Amount wires | 4 |
| Conductor crosssection (wire) | 0,2 mm² |
| Material wire insulation (Data) | Poliolefina |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 0,38 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Skręcanie | ± 30 °/m |

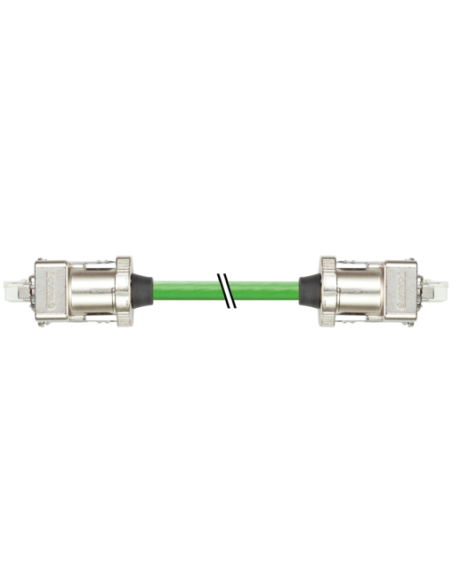

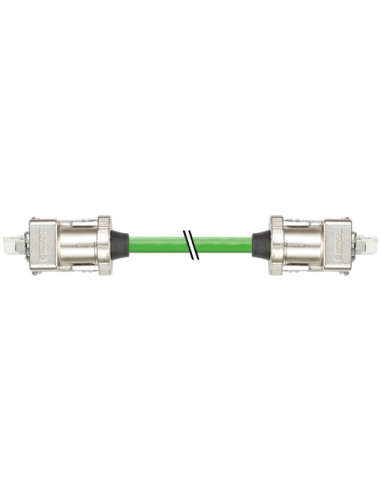

Kabel napędowy DRIVE-CLiQ 7000-SS061-8800300 do SINAMICS S120
Kabel napędowy DRIVE-CLiQ 7000-SS061-8800300 to wysokiej jakości przewód sygnałowy zaprojektowany do zastosowań w systemach automatyki przemysłowej, szczególnie z modułami SINAMICS S120 oraz silnikami wyposażonymi w przewody 24 V DC. Konstrukcja dedykowana jest do środowisk wymagających niezawodnego i szybkiego przesyłu danych z maksymalną prędkością 100 Mbit/s w technologii Ethernet CAT5.
Kabel DRIVE-CLiQ z wysoką odpornością IP67
Złącza DRIVE-CLiQ klasy IP67 gwarantują odporność na kurz, wilgoć i trudne warunki środowiskowe. Oba końce przewodu wyposażone są w solidne, niklowane złącza RJ45 typu męskiego, co ułatwia szybki i pewny montaż oraz demontaż w sterownikach i silnikach.
Typowe zastosowania kabla DRIVE-CLiQ 7000-SS061-8800300
- Integracja systemów napędowych SINAMICS S120 i komunikacja z enkoderami, serwonapędami oraz jednostkami sterującymi
- Automatyzacja linii produkcyjnych
- Aplikacje przemysłowe wymagające wysokiej odporności mechanicznej na zginanie oraz pracy w ruchu (do 5 milionów cykli zgięcia w torach kablowych typu C-track)
- Zastosowanie w środowiskach narażonych na kontakt z olejami, chemikaliami, benzyną oraz wysokimi temperaturami
Wytrzymałość i parametry konstrukcyjne
Przewód DRIVE-CLiQ został wykonany w oparciu o trwałą i elastyczną powłokę PUR oraz ekran z oplotu miedzianego, co zapewnia skuteczną ochronę transmisji sygnałów przed zakłóceniami elektromagnetycznymi. Kabel charakteryzuje się odpornością na płomień (spełnia normy UL 1581 oraz IEC 60332-2-2), co zwiększa bezpieczeństwo eksploatacji w wymagających aplikacjach.
Główne cechy kabla napędowego DRIVE-CLiQ
- Długość przewodu: 3 metry
- Izolacja z poliolefiny, odporna na ścieranie i działanie chemikaliów
- Wyraźne oznaczenia kolorystyczne żył: zielony, żółty, różowy, niebieski, czerwony, czarny
- Pełny dupleks dla szybkiej i niezawodnej transmisji danych
- Zakres temperatury pracy: od -20°C do +80°C (praca stała)
- Minimalny promień gięcia w ruchu: 10 x średnica zewnętrzna kabla
Możliwości wykorzystania kabla DRIVE-CLiQ w automatyce
Kabel DRIVE-CLiQ umożliwia szybką i stabilną komunikację pomiędzy kontrolerami ruchu, silnikami, enkoderami i innymi komponentami systemów napędowych w automatyce przemysłowej. Wysoki stopień ochrony oraz odporność na warunki środowiskowe pozwalają na wykorzystanie przewodu zarówno w zamkniętych szafach sterowniczych, jak i na zewnątrz, bezpośrednio na maszynach.
Warianty długości są dostępne na życzenie, co ułatwia dopasowanie do konkretnej instalacji. W przypadku pracy w środowisku o podwyższonej agresywności chemicznej, zaleca się wcześniejszą konsultację w celu doboru odpowiedniego materiału powłoki.
Bezpieczeństwo i wskazówki montażowe
Kabel DRIVE-CLiQ został zaprojektowany z myślą o zachowaniu najwyższych standardów bezpieczeństwa elektrycznego (stopień ochrony IP67, grupa materiałów izolacyjnych II, pik napięciowy 0,5 kV). Zaleca się zabezpieczenie złączy przed nadmiernymi obciążeniami mechanicznymi za pomocą odpowiednich opasek oraz zachowanie minimalnych promieni gięcia przewodu podczas montażu.
Polecamy także inne produkty z kategorii: Transmisja danych »
