Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

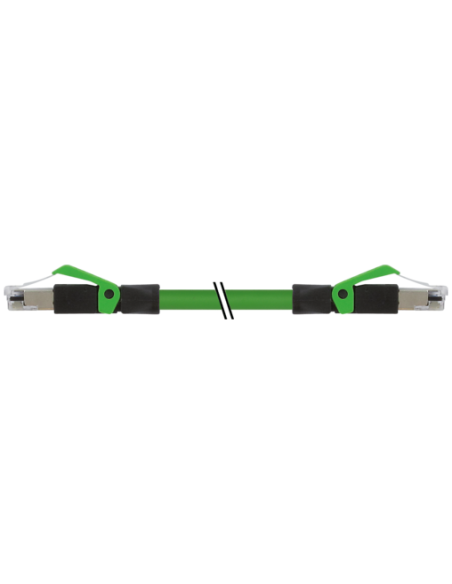

Konektor RJ45 prosty – przewód Ethernet CAT5e 0,3 m 7000-74301-7960030
Konektor RJ45 prosty – RJ45 prosty o długości 0,3 m to wysokiej jakości przewód Ethernet przystosowany do zastosowań przemysłowych i komercyjnych, w których wymagana jest niezawodność połączenia oraz odporność na czynniki zewnętrzne. Sprawdzi się zarówno w instalacjach automatyki przemysłowej, jak i w klasycznych rozwiązaniach sieciowych.
Zalety i cechy przewodu Ethernet RJ45 prosty – RJ45 prosty
- Kategoria transmisji CAT5e – zapewnia wydajny transfer danych do 100 Mbit/s (100BASE-TX), zgodność z normami ISO/IEC 11801 oraz EN 50173-1.
- Ekranowany przewód (STP) – skuteczna ochrona przed zakłóceniami elektromagnetycznymi, dzięki ekranowi z ocynowanego oplotu miedzianego pokrywającego 85% powierzchni przewodu.
- Obudowa i osłona z tworzywa PUR – gwarantują wysoką odporność chemiczną oraz wytrzymałość mechaniczną, sprawdzając się także w środowiskach narażonych na działanie olejów i agresywnych środków chemicznych.
- Kompaktowa długość 0,3 m – idealna do łączenia urządzeń w szafach sterowniczych, panelach maszyn oraz w miejscach o ograniczonej przestrzeni.
- Łatwy montaż – zatrzaskowa blokada RJ45 pozwala na szybkie i pewne połączenie bez użycia narzędzi.
- Kolor zielony izolacji – ułatwia lokalizację i identyfikację przewodu wśród okablowania przemysłowego.
- Zgodność z wymaganiami bezpieczeństwa (UN/ECE R118, cURus) – spełnia normy dotyczące odporności na palność i bezpieczeństwa użytkowania.
Typowe zastosowania przewodu RJ45 prosty – RJ45 prosty
Przewód Ethernet z konektorami RJ45 znajduje zastosowanie w:
- Przemysłowych systemach automatyki i sterowania
- Instalacjach sieci komputerowych i teleinformatycznych
- Rozwiązaniach IoT oraz systemach monitoringu
- Połączeniach urządzeń HMI, sterowników PLC, switchy, kamer IP i innych urządzeń sieciowych
- Szafach rozdzielczych oraz panelach operatorskich
Odporność i parametry użytkowe przewodu RJ45
Solidna konstrukcja oraz zastosowane materiały (PUR, FRNC, PE) zapewniają długotrwałą eksploatację, nawet w wymagających warunkach. Przewód charakteryzuje się wysoką odpornością na płomienie (IEC 60332-2-2, UL 1581 FT2), chemikalia i oleje, a zakres temperatur roboczych pozwala na użytkowanie w szerokim spektrum aplikacji – zarówno w stałych instalacjach, jak i w miejscach narażonych na ruch i zginanie.
Budowa i technologia wykonania przewodu Ethernet
Wewnętrzna struktura oparta jest na skrętce miedzianej (4 x 22 AWG), z zastosowaniem rdzenia wypełniającego i specjalnej izolacji zapewniającej niską pojemność i odpowiednią impedancję (100 Ω). Konstrukcja przewodu umożliwia pewną i stabilną transmisję sygnału, nawet w środowisku narażonym na zakłócenia elektromagnetyczne.
Wymiary i schemat połączeń – szybka integracja z systemami
- Złącze RJ45 – szerokość 13,5 mm, wysokość 16,5 mm, długość z konektorem 49,5 mm
- Konfiguracja 4-pinowa według standardu (biały, żółty, niebieski, pomarańczowy)
- Możliwość zamówienia innych długości przewodów na indywidualne potrzeby
Konektor RJ45 prosty – RJ45 prosty, Ethernet 7000-74301-7960030 to niezawodne i wytrzymałe rozwiązanie do wymagających aplikacji sieciowych oraz przemysłowych, gwarantujące bezpieczną i stabilną transmisję danych.
