Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

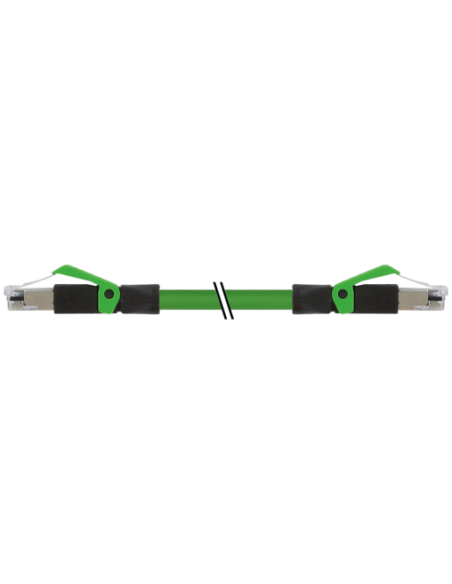

Konektor RJ45 prosty – kabel Ethernet przemysłowy 1,5 m CAT5e | 7000-74301-7960150
Konektor RJ45 prosty – RJ45 prosty to wysokiej jakości kabel przeznaczony do przemysłowych sieci Ethernet, spełniający wymagania UN/ECE R118. Oferuje niezawodne i szybkie połączenie w standardzie Ethernet CAT5e, umożliwiając transmisję danych z prędkością do 100 Mbit/s. Konstrukcja ekranująca zapewnia doskonałą ochronę przed zakłóceniami elektromagnetycznymi, dzięki czemu kabel idealnie sprawdza się w wymagających środowiskach przemysłowych.
Zastosowanie przewodu RJ45-RJ45 CAT5e
Przewód RJ45-RJ45 prosty jest przeznaczony do:
- Budowy przemysłowych sieci Ethernet w automatyce i zakładach produkcyjnych
- Połączeń między urządzeniami sieciowymi, takimi jak switche, panele operatorskie, sterowniki PLC
- Zastosowań w szafach sterowniczych oraz rozdzielniach elektrycznych
- Połączeń w systemach monitoringu, transmisji danych i wizualizacji procesów
Kabel idealnie nadaje się do miejsc, gdzie wymagane są niezawodne i ekranowane połączenia odporne na czynniki przemysłowe oraz
podwyższona trwałość w przypadku ruchomych instalacji.
Najważniejsze cechy kabla Ethernet RJ45 prostego
- Długość przewodu: 1,5 m – uniwersalny rozmiar, typowy dla połączeń wewnętrznych w szafach i pomiędzy urządzeniami
- Kategoria transmisji: CAT5e – zapewnia szybki przesył danych na poziomie do 100 Mbit/s, klasa D (ISO/IEC 11801:2002)
- Ekranowanie: oplot miedziany, ocynowany – odporność na zakłócenia elektromagnetyczne
- Konstrukcja 4-żyłowa – kolory żył: biały, żółty, niebieski, pomarańczowy
- Obustronne złącza RJ45, typ męski – szybki montaż i możliwość łatwego podłączenia
- Maksymalne napięcie pracy: 60 V DC
- Prąd roboczy na styk: do 1,5 A
- Stopień ochrony IP20 – do zastosowań wewnętrznych
- Materiał płaszcza: PUR – doskonała odporność chemiczna, odporność na oleje, płomień i czynniki mechaniczne
- Szeroki zakres temperatur pracy: do -40°C (stała), do +85°C (chwilowa)
- Wytrzymałość mechaniczna – przystosowany do pracy w ruchu (3 miliony cykli gięcia)
- Bezhalogenowy, bezołowiowy, wolny od FCKW i silikonu – bezpieczeństwo w miejscach z surowymi wymaganiami
- Certyfikaty: cURus, IEC 60332-2-2
Zalety stosowania kabla RJ45 prostego 1,5 m do zastosowań przemysłowych
- Odporność na czynniki zewnętrzne – idealny do trudnych warunków pracy
- Tłumienie zakłóceń oraz niezawodność transmisji danych
- Łatwa identyfikacja – zielony kolor izolacji i przejrzysty opis żył
- Bezpieczeństwo użytkowania potwierdzone licznymi certyfikatami
Typowe zastosowania kabla przemysłowego RJ45 – RJ45
Produkt znajduje zastosowanie w:
- automatyce przemysłowej
- budowie maszyn i linii technologicznych
- systemach sterowania oraz monitoringu
- instalacjach wymagających stabilnego i ekranowanego połączenia Ethernet
- sieciach komputerowych w zakładach przemysłowych
Konektor RJ45 prosty – RJ45 prosty z kodem 7000-74301-7960150 to gwarancja niezawodności w komunikacji przemysłowej i automatyce, gdzie liczy się stabilność połączenia oraz odporność na trudne warunki środowiskowe.
