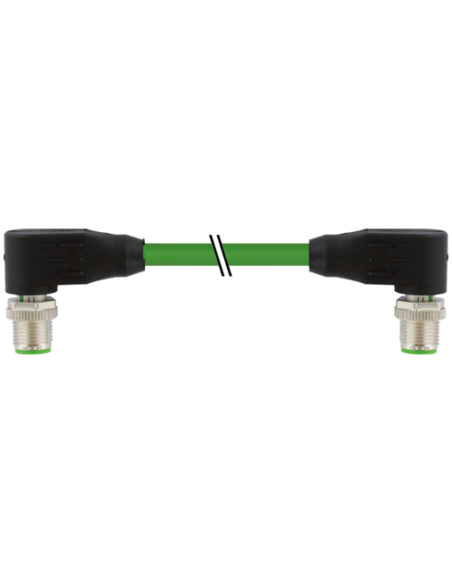

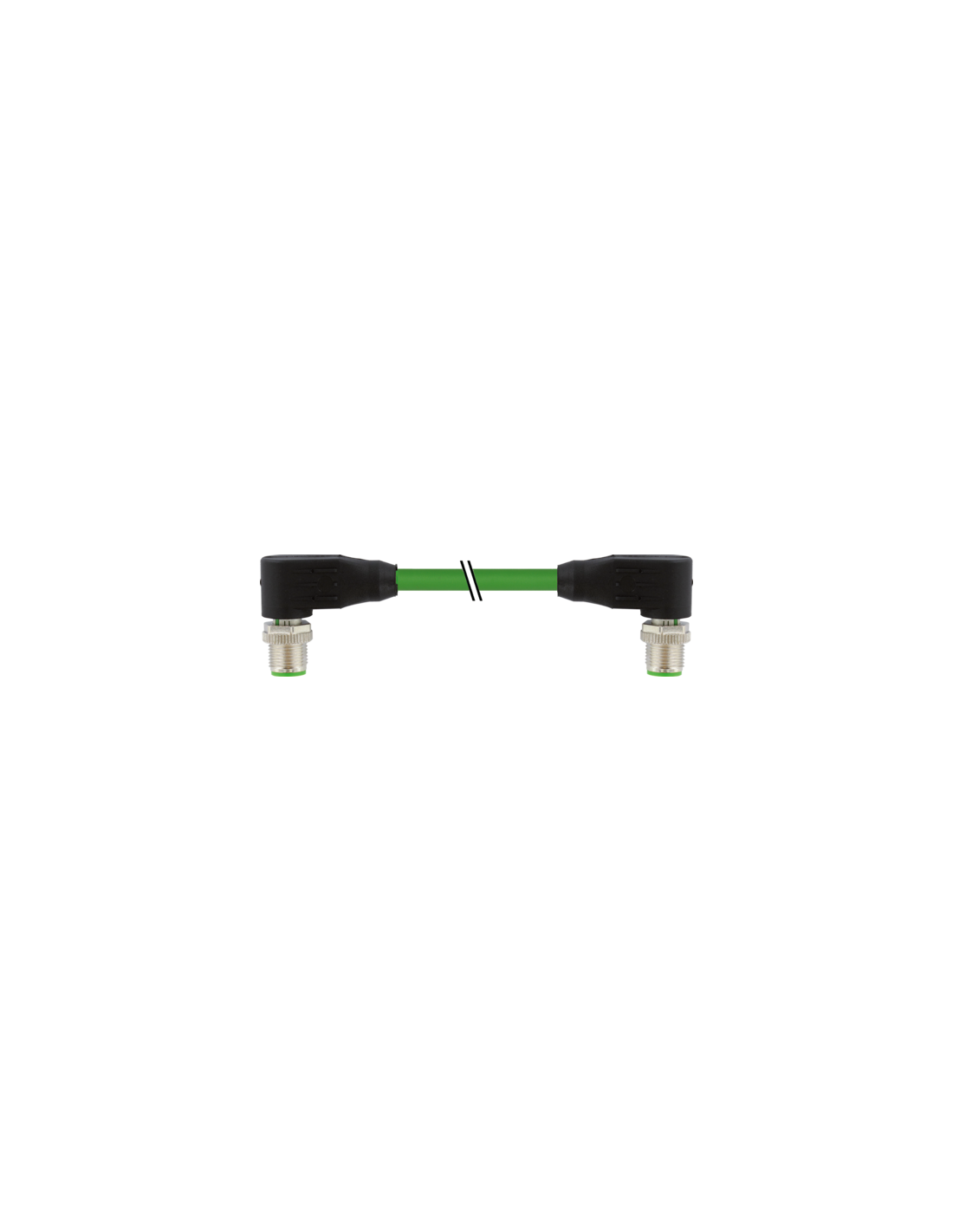

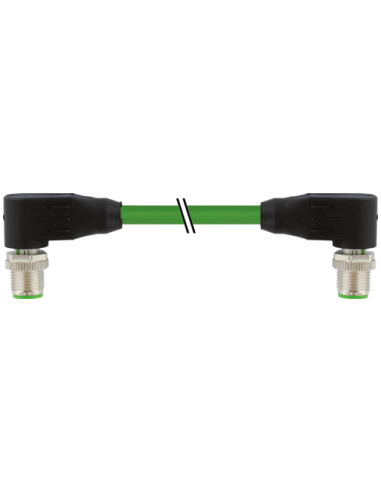

Ethernet CAT5
Męski 90° – męski 90°
M12 – M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
Konektor Męski Kątowy M12 Ethernet – Profesjonalne Połączenia Przemysłowe
Konektor męski kątowy M12 (ekranowany, kodowanie D, 4-piny) o długości przewodu 7,5 m to wysokiej jakości element przeznaczony do niezawodnych połączeń w systemach Ethernet przemysłowy. Rozwiązanie to bazuje na standardzie CAT5 i jest dedykowane do transmisji danych z prędkością do 100 Mbit/s, co gwarantuje szybkie i stabilne przesyłanie informacji w najbardziej wymagających aplikacjach automatyki przemysłowej.
Najważniejsze cechy i zalety złącza M12 kątowego
- Profesjonalna ochrona – stopień ochrony IP65, IP66K, IP67 zapewnia odporność na wodę, pyły, oleje oraz agresywne warunki przemysłowe.
- Ekranowanie – pełna ochrona elektromagnetyczna, redukująca zakłócenia i gwarantująca wysoką jakość transmisji sygnału nawet w trudnych warunkach elektromagnetycznych.
- Solidna konstrukcja – obudowa wykonana z wytrzymałego tworzywa PUR, odpornego na chemikalia, oleje oraz uszkodzenia mechaniczne.
- Wysoka elastyczność – możliwość zginania przy zachowaniu minimalnych promieni gięcia, idealna do instalacji w ograniczonych przestrzeniach i ruchomych aplikacjach.
- Kątowa konstrukcja – obie strony zakończone wtykami męskimi pod kątem 90°, co umożliwia podłączenie w miejscach o ograniczonej dostępności.
- Uniwersalność zastosowania – kompatybilny z normą DIN EN 61076-2-101 (M12), co pozwala na integrację z szeroką gamą urządzeń automatyki.
- Bezpieczeństwo i niezawodność połączenia – metalowa blokada niklowana oraz zabezpieczenie przeciwwstrząsowe gwarantują trwałe i odporne na wibracje połączenie.
- Kabel o podwyższonych parametrach – wykonany w standardzie FRNC, bezhalogenowy i bezołowiowy, z dodatkową ochroną przeciwpożarową i mechaniczną.
Zastosowania konektorów M12 kątowych Ethernet
Konektor męski kątowy M12 ekranowany sprawdza się przede wszystkim w:
- Automatyce przemysłowej – łączenie sterowników PLC, czujników, kamer przemysłowych i urządzeń sieciowych w warunkach produkcyjnych.
- Systemach transportu i logistyki – niezawodne połączenia w linii produkcyjnej, centrach magazynowych i pojazdach AGV.
- Budowie maszyn i urządzeń – szybkie tworzenie sieci Ethernet bez potrzeby używania specjalnych narzędzi montażowych.
- Instalacjach zewnętrznych i wymagających – odporność na warunki atmosferyczne, temperatury od -25°C do 85°C oraz oleje.
- Infrastrukturze inteligentnych budynków – przesyłanie danych sterujących systemami HVAC, BMS, CCTV w trudnych warunkach technicznych.
Produkt ten jest idealnym wyborem dla instalatorów oraz integratorów systemów szukających niezawodnych, trwałych połączeń Ethernet w wymagających środowiskach.
Kompatybilność i normy – złącze M12 D-kodowane
Złącze M12 D-kodowane jest zgodne z międzynarodowymi normami transmisji danych (ISO/IEC 11801:2002, EN 50173-1). Przewód posiada cztery żyły (biały, żółty, niebieski, pomarańczowy) w pełni ekranowane i skręcane, co gwarantuje bezpieczny transfer sygnału na odległość nawet do 100 metrów.
Budowa i jakość wykonania kabla Ethernet M12
Kabel zewnętrzny PUR wyróżnia się trwałością na uszkodzenia mechaniczne oraz wysoką odpornością na ścieranie, a także na oddziaływanie substancji chemicznych i olejów. Miedziany, cynowany oplot zwiększa poziom ekranowania o 85%. Minimalny promień gięcia dla montażu statycznego wynosi 6x średnica zewnętrzna (6,7 mm), co pozwala na swobodne prowadzenie kabla nawet w trudno dostępnych miejscach.
Zalety praktyczne – instalacja i serwisowanie
- Łatwość montażu – szybkozłącze z intuicyjną blokadą (SW13) pozwala na bezpieczny montaż bez użycia specjalistycznych narzędzi.
- Wytrzymałość na wstrząsy i wibracje – dedykowane do aplikacji mobilnych oraz obszarów o dużej częstotliwości drgań.
- Brak diody sygnalizacyjnej – uproszczona konstrukcja redukuje punkty awarii, co zwiększa żywotność konektora.
Konektor męski kątowy – idealny wybór do niezawodnych połączeń Ethernet M12
Złącza męskie kątowe M12 są synonimem bezpieczeństwa i trwałości w transmisji danych przemysłowych. Dzięki swoim parametrom, kablowi klasy przemysłowej PUR oraz szerokiemu zakresowi pracy temperatur i odporności na wpływy środowiskowe, sprawdzają się w każdej, nawet najbardziej wymagającej aplikacji przemysłowej Ethernet.
