Ethernet CAT5
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Męski prosty – męski 90° prawy
M12 – RJ45, 4-piny
Kodowanie D
ekranowany
8-piny częściowo wykorzystany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 4 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Family construction form | RJ45 |
| Materiał | PUR |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

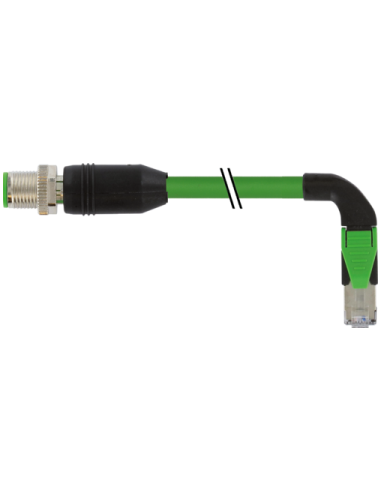

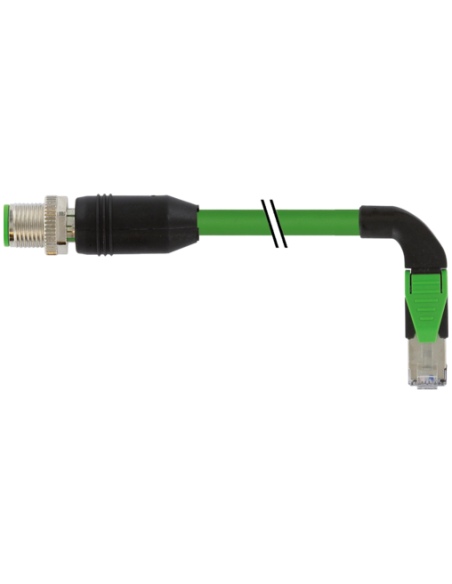

Kabel Ethernet M12 męski prosty do RJ45 90° prawy ekranowany – Przemysłowy przewód sieciowy
Przewód Ethernet M12 męski 0° / RJ45 90° prawy ekranowany o długości 4 m to niezawodne rozwiązanie do połączeń sieciowych w wymagających warunkach przemysłowych. Produkt oparty jest na technologii CAT5 i umożliwia szybki transfer danych do 100 Mbit/s w transmisji długodystansowej do 100 m. Kluczową zaletą jest zwiększona odporność mechaniczna oraz wysoka ochrona przed czynnikami zewnętrznymi.
Przewód M12 do RJ45 – Zastosowanie przemysłowe i automatyka
Kabel M12 - RJ45 znajduje zastosowanie w automatyce przemysłowej, robotyce, maszynach produkcyjnych, systemach transportowych oraz instalacjach przemysłowych, gdzie niezbędna jest niezawodna transmisja danych Ethernet w trudnych warunkach środowiskowych. Złącze M12 (kodowanie D, 4 piny) gwarantuje solidne połączenie odporne na drgania oraz wpływ olejów i substancji chemicznych.
Wytrzymałość i ochrona – Bezpieczeństwo połączeń w trudnych warunkach
- Stopień ochrony IP66K, IP67 po stronie M12 – gwarancja odporności na pył, silny strumień wody oraz krótkotrwałe zanurzenie.
- Kabel ekranowany (ekran w oplocie miedzianym 85%) – skuteczna ochrona przed zakłóceniami elektromagnetycznymi.
- Oba złącza – osłona z materiału PUR – zwiększona odporność chemiczna oraz na oleje, możliwość instalacji w strefach narażonych na agresywne media.
- Stabilna konstrukcja – odporność na wstrząsy mechaniczne, trwała blokada cynkowa i niklowane elementy zapewniają wytrzymałość na wielokrotne użytkowanie.
Parametry techniczne i konstrukcja kabla Ethernet M12 / RJ45
Złącze M12 wyposażone jest w 4 piny (kodowanie D), natomiast po stronie RJ45 wykorzystane są 4 przewody (biały, żółty, niebieski, pomarańcz). Średnica zewnętrzna kabla wynosi 6,7 mm (PUR – trudnopalny, bezołowiowy, wolny od halogenów i krzemów). Przewody wykonane ze skrętki miedzianej o przekroju 22 AWG zapewniają odpowiednią sztywność i elastyczność przy układaniu instalacji.

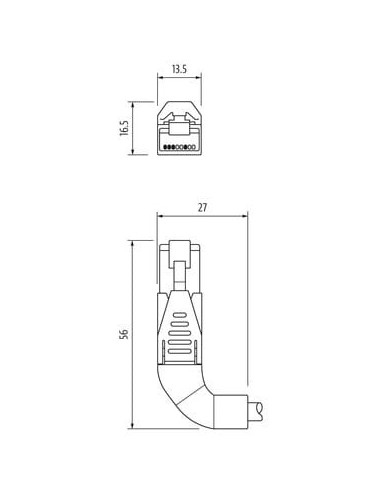

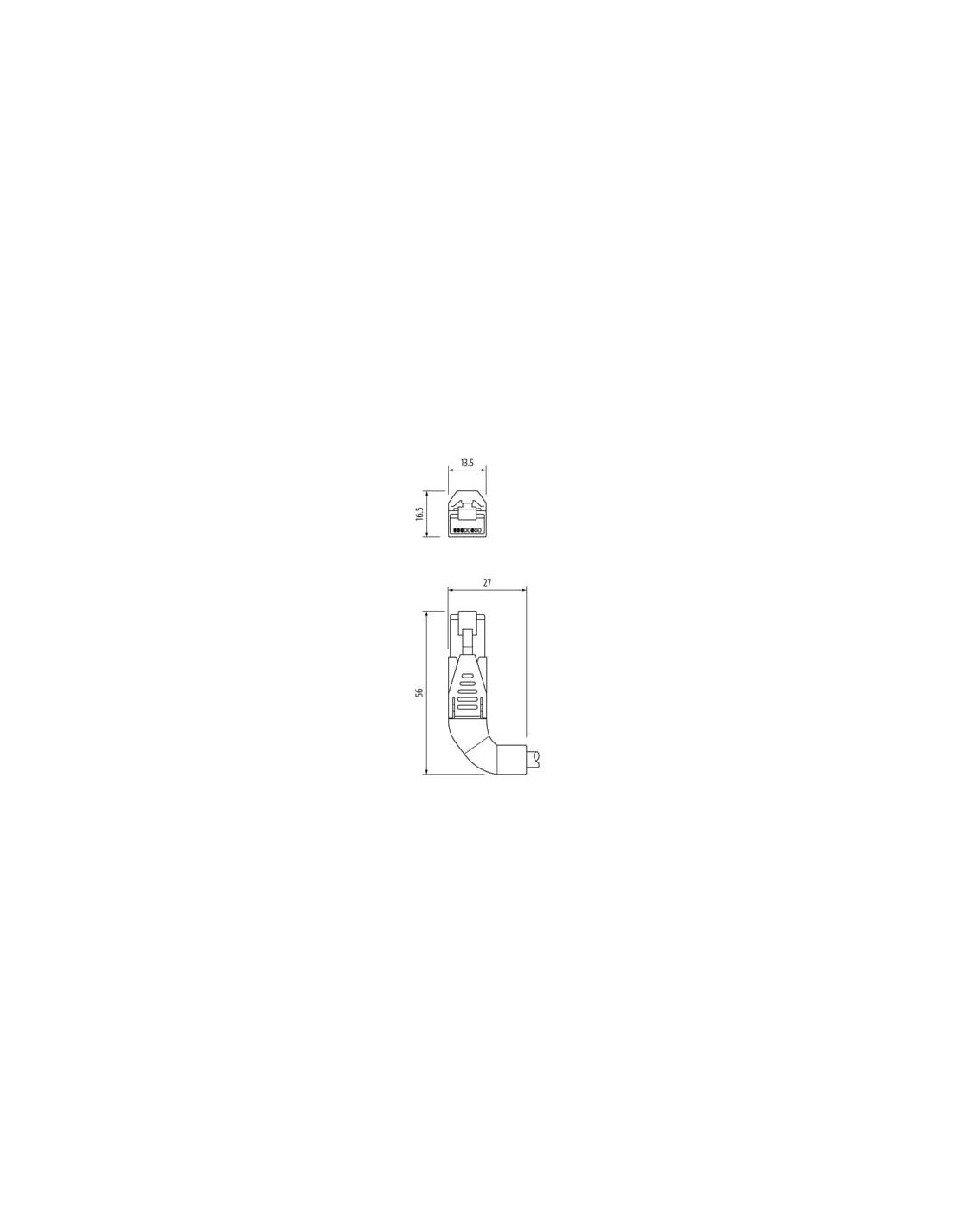

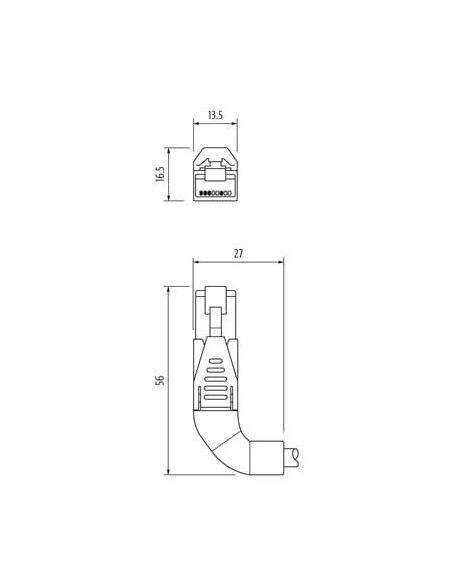

- Kątowy konektor RJ45 90° – optymalne rozwiązanie w przypadku ograniczonej przestrzeni montażowej
- Odporność na płomień: UL 1581, IEC 60332-2-2
- Przewód spełnia wymagania norm: DIN EN 61076-2-101 (M12), ISO/IEC 11801:2002 (CAT5)
- Temperatura pracy: od -40°C do +80°C (kabel stały), od -30°C do +70°C (kabel w ruchu)
Typowe zastosowania przewodu M12 męski / RJ45
Kabel Ethernet M12-RJ45 przeznaczony jest do zastosowań takich jak:
- Połączenia urządzeń w rozdzielniach automatyki
- Instalacje sterowników PLC, paneli operatorskich i komputerów przemysłowych
- Pomiary i monitoring w sieciach przemysłowych
- Montaż w trudnych warunkach środowiskowych, narażenie na drgania i wpływ substancji chemicznych
Zalety przewodu M12 do RJ45 – Uniwersalność i trwałość
Wzmocniona konstrukcja, elastyczny przewód, wysoka klasa ochrony oraz ekranowanie przed zakłóceniami zapewniają niezawodną transmisję Ethernet nawet w najbardziej wymagających aplikacjach przemysłowych. Przewód pozwala na szybki montaż bez potrzeby specjalistycznych narzędzi, a dostępność różnych długości przewodów umożliwia dostosowanie do indywidualnych potrzeb instalacyjnych.
