EtherCAT
Żeński prosty – męski prosty

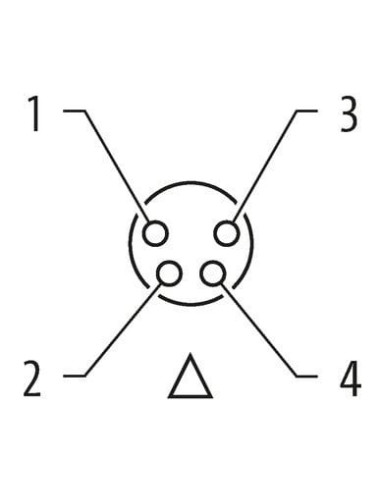

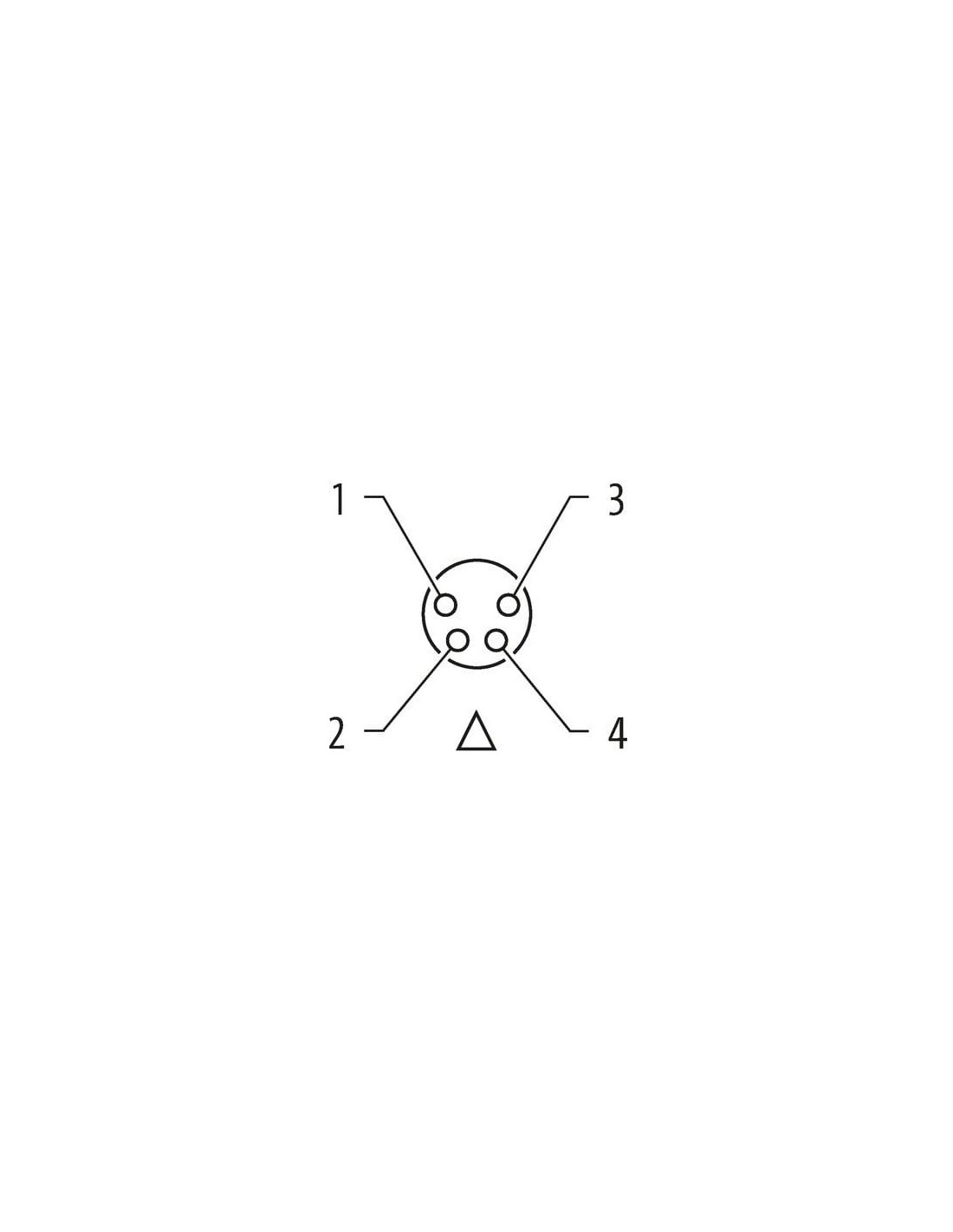

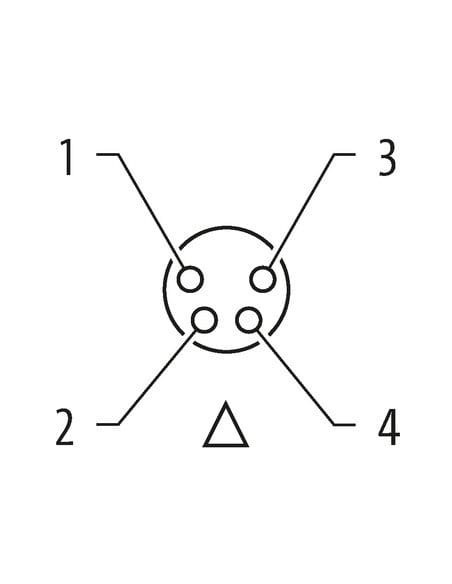

M8, 4-piny – RJ45, 8/4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | RJ45 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

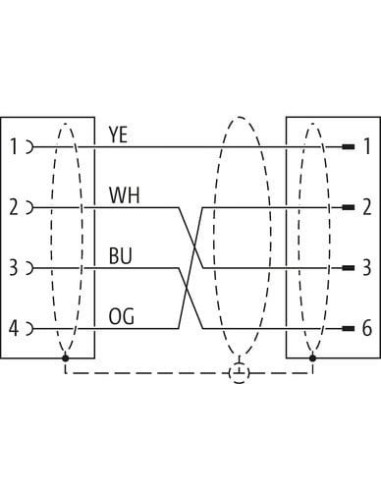

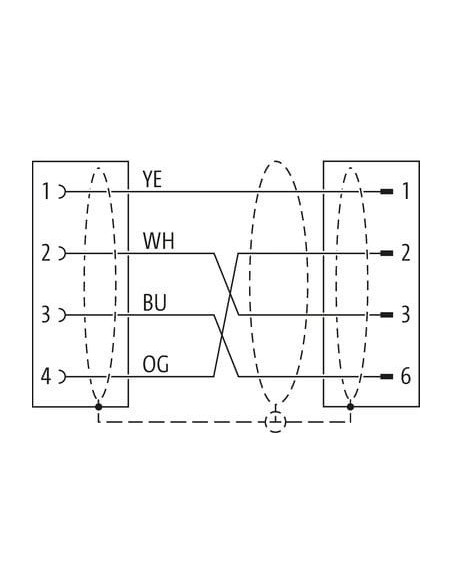

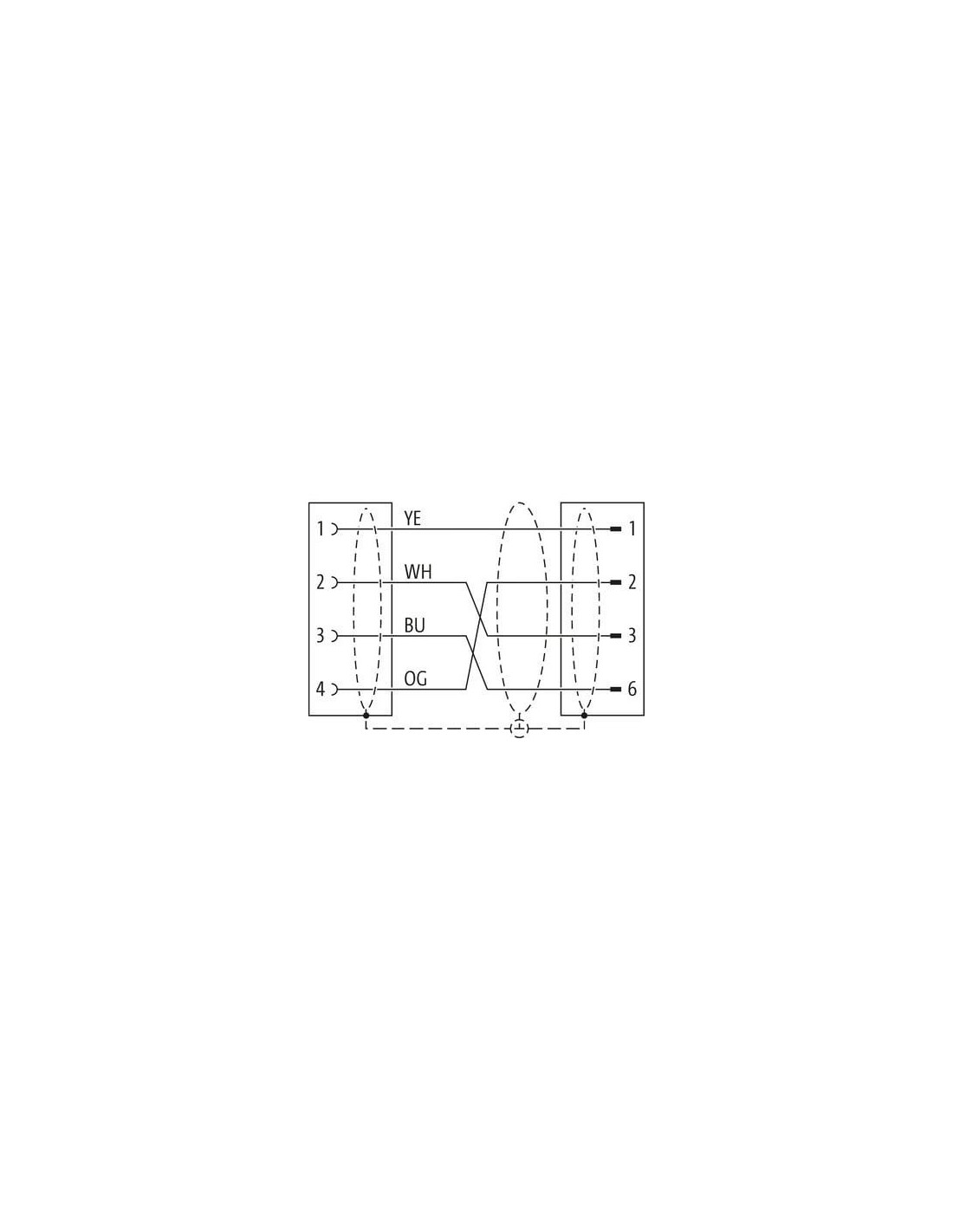

| wire arrangement | biały, pomarańcz, niebieski, żółty |
General data | Cable
| Identyfikacja przewodu | 791 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires gwiaździsty twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fiber tape, Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, pomarańcz, niebieski, żółty |
Mechanical data | Cable
| Cable weigth | 59,4 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 4,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,04 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2,4 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 140 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 0,7 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 51000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 0,7 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 0,7 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 12,5 x Outer diameter |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3 m/s |

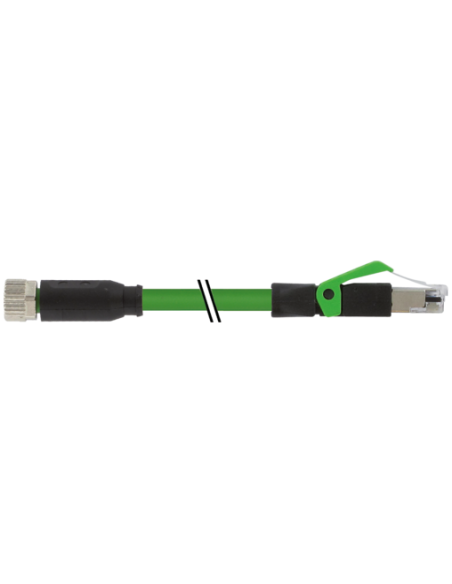

Kabel M8 żeński 0° A-kodowany do RJ45 męski 0° ekranowany EtherCAT – kod produktu 7000-89901-7910050
Przewód połączeniowy M8 – RJ45 to specjalistyczny kabel, który umożliwia łatwe i niezawodne łączenie urządzeń przemysłowych w sieciach EtherCAT oraz systemach automatyki. Doskonale sprawdza się w wymagających środowiskach przemysłowych, zapewniając stabilność przesyłu danych oraz wysoką odporność mechaniczną i chemiczną.
Zastosowanie kabla M8 – RJ45 w automatyce i przemyśle
Produkt znajduje zastosowanie wszędzie tam, gdzie konieczne jest niezawodne połączenie urządzeń sieciowych z interfejsem M8 4-pinowym oraz RJ45 8/4-pinowym. Kabel dedykowany jest do:
- Połączeń komponentów systemów EtherCAT, sterowników PLC oraz paneli operatorskich.
- Budowy sieci komunikacyjnych oraz integracji czujników, modułów I/O i innych elementów w obrębie nowoczesnych linii produkcyjnych.
- Stosowania w maszynach przemysłowych, gdzie wymagana jest bardzo dobra odporność na oleje, środki chemiczne oraz trudne warunki środowiskowe.
- Szybkiego okablowania szaf sterowniczych oraz automatyzacji procesów przemysłowych.
Najważniejsze zalety kabla połączeniowego 7000-89901-7910050
- Wytrzymałość i szczelność – złącze M8 spełnia wymagania normy IP67, gwarantując ochronę przed pyłem i wodą w warunkach przemysłowych.
- Wysoka odporność chemiczna i na oleje – zastosowanie trwałych materiałów, takich jak PUR, pozwala na montaż przewodu także w trudnych środowiskach pracy.
- Kabel ekranowany – zapewnia niezawodne przesyłanie sygnałów i pełną zgodność z wymaganiami transmisji Ethernet CAT5, klasa D.
- Prosta instalacja – przewód posiada precyzyjnie wykonane końcówki: prosty żeński M8 (A-kodowany, 4-pinowy) oraz prosty męski RJ45 (ekranowany), co ułatwia bezpośredni montaż bez konieczności dodatkowej obróbki.
- Kompaktowe wymiary oraz elastyczność – pozwalają na montaż nawet w ograniczonych przestrzeniach instalacyjnych, bez ryzyka uszkodzenia przewodu.
- Niskie straty przesyłowe i wysoka przepustowość – dzięki niskiej rezystancji, odpowiedniej impedancji i precyzyjnemu ekranowaniu.
Budowa i konstrukcja kabla M8 – RJ45
Rdzeń produktu stanowi kabel o długości 0,5 m (inne długości są dostępne na zamówienie), z czterema żyłami w kolorach: biały, pomarańczowy, niebieski, żółty. Konstrukcja przewodu oparta jest na skrętce miedzianej, ocynowanej, co minimalizuje zakłócenia elektromagnetyczne oraz gwarantuje długą żywotność.
Izolacja zewnętrzna wykonana jest z odpornego mechanicznie i chemicznie tworzywa PUR, które nie zawiera ołowiu, FCKW ani halogenów. Zastosowany ekran (oplot miedziany, ocynowany – 85%) skutecznie tłumi zakłócenia elektromagnetyczne, umożliwiając transmisję sygnałów nawet w warunkach silnych pól elektrycznych i przy pracy maszyn wysokiej mocy.
Warunki pracy przewodu M8 – RJ45
- Temperatura robocza: od -40°C do +80°C (instalacja stała) oraz od -30°C do +70°C (przy ruchu).
- Podwyższona odporność na czynniki chemiczne i oleje (zaleca się sprawdzenie odporności na agresywne substancje w przypadku nietypowych aplikacji).
- Odporność na płomień: spełnia wymogi IEC 60332-2-2 oraz UL 1581.
- Maksymalna prędkość ruchu przewodu: 3 m/s (w aplikacjach C-track).
- Dopuszczalny minimalny promień gięcia: 7,5 x średnica zewnętrzna kabla (instalacja stała) lub 12,5 x średnica (praca ruchoma).
Typowe aplikacje i możliwości integracji z automatyką
Produkt dedykowany jest zarówno do nowych instalacji, jak i modernizacji istniejących systemów przemysłowych. Doskonale sprawdza się w sterowaniu maszynami, modułami wejść/wyjść, czujnikami oraz interfejsami sieciowymi, wykorzystywanymi przez producentów maszyn, integratorów oraz użytkowników końcowych automatyki przemysłowej.
Odpowiednia konstrukcja oraz trwałe materiały gwarantują długotrwałą i niezawodną eksploatację w nawet najbardziej wymagających warunkach pracy.
