Ethernet CAT6A
Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
bez koszulek kablowych
ekranowany
Kapturek ochronny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4X |
| Funkcja kabla | Dane |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki o Insulation element twisted |
| Bandowanie | Foil |
| Filler | Insulation element |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
Mechanical data | Cable
| Długość kabli maks. | 66 m |
| Cable weigth | 65,48 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 0,9 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Characteristic impedance | 100 Ω @ 100 MHz |
| Electrical resistance line constant wire | 212 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 2 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 84850 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 2 s |
| Loop resistance | 424 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. @ 25 °C |
| Dystans (C-track) | 0,6 m @ 25 °C |
| Prędkość ruchu (C-track) | 1,2 m/s @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m @ 25 °C |
| Prędkość skrętu | 60 Cykle/min 25 °C |

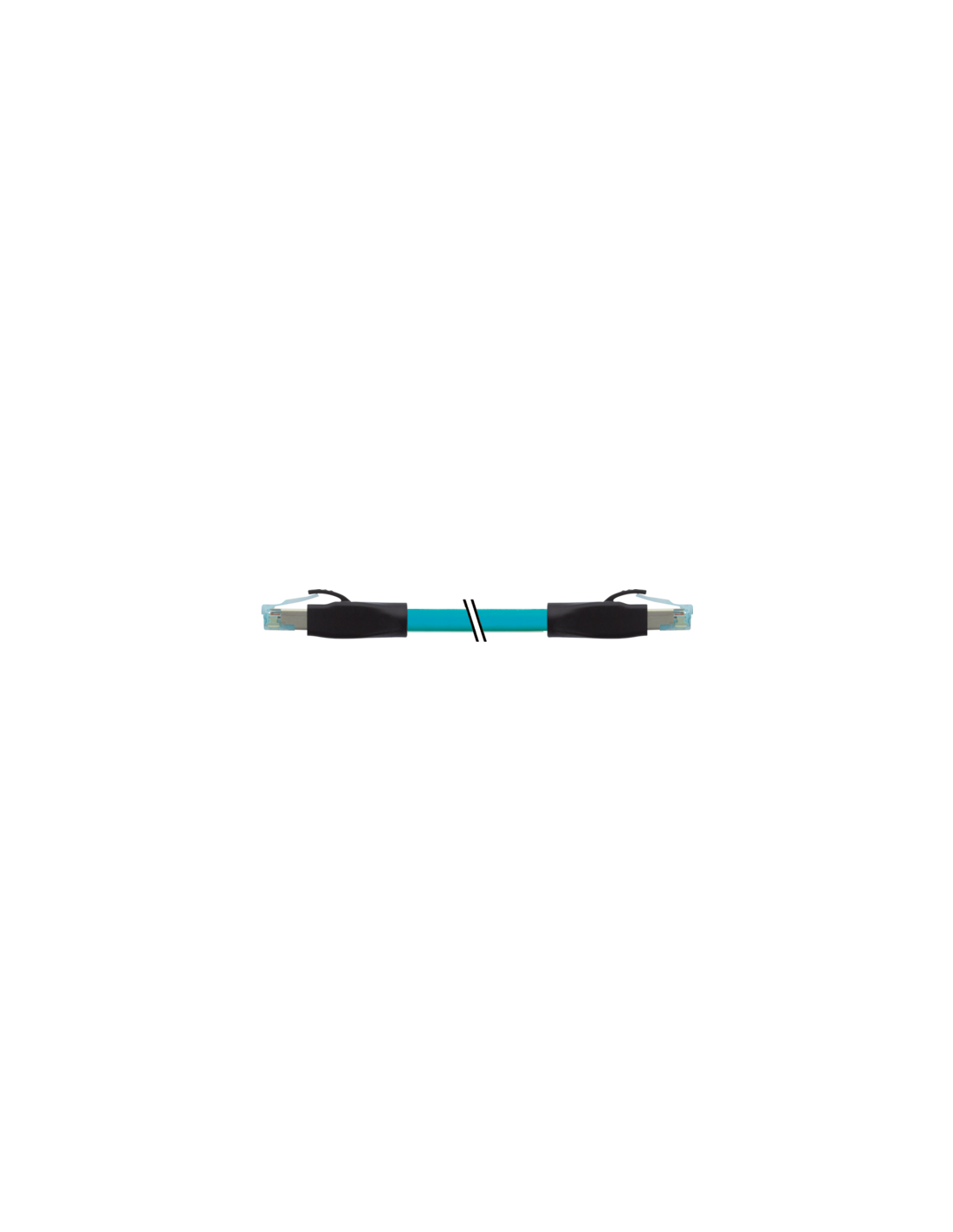

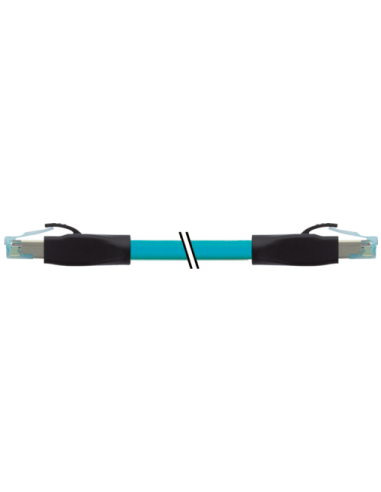

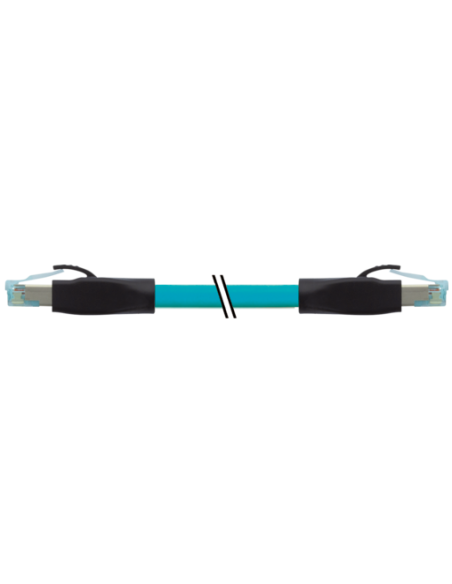

Przewód sieciowy Gigabit RJ45 męski – RJ45 męski 0° CAT6A, 5 m (7700-74315-S4X0500)
Złącze RJ45 męskie 0° / RJ45 męskie 0° Gigabit (kod: 7700-74315-S4X0500) to wysokiej jakości przewód ethernetowy, dedykowany do zastosowań wymagających niezawodnej i szybkiej transmisji danych. Przewód oferuje standard CAT6A, co gwarantuje przepustowość do 10 Gbit/s, czyniąc go idealnym rozwiązaniem zarówno do zastosowań przemysłowych, jak i w serwerowniach, centrach danych, biurach oraz automatyce przemysłowej.
Kabel RJ45 CAT6A – zastosowania i możliwości
Przewód ekranowany RJ45-RJ45 umożliwia efektywną transmisję danych w trudnych warunkach przemysłowych oraz w środowiskach o wysokim zakłóceniu elektromagnetycznym. Produkt jest wyposażony w 8-pinowe złącza RJ45 z prostym odejściem oraz kapturkiem ochronnym, co zapewnia trwałość i bezpieczeństwo połączenia.
Typowe zastosowania:
- Sieci Ethernet i Gigabit Ethernet w środowiskach przemysłowych oraz biurowych
- Automatyka i infrastruktura IT: połączenia w rozdzielnicach, maszynach przemysłowych, przełącznikach i routerach
- Systemy monitoringu i CCTV wymagające stabilnego połączenia o wysokiej przepustowości
- Transmisja danych w urządzeniach sieciowych, które wymagają pewnego i szybkiego połączenia
Wysoka jakość komponentów i trwałość wykonania
Kabel składa się z przewodów skręcanych miedzianych o przekroju 26 AWG, co zapewnia niski opór oraz wysoką jakość sygnału, nawet na długich odcinkach (do 66 m). Dodatkowe ekranowanie oraz zastosowanie materiałów, takich jak PUR (obudowa), TPE (powłoka zewnętrzna) i HDPE (izolacja żył), gwarantują trwałość, odporność chemiczną oraz na oleje i płomienie (zgodność z IEC 60332-2-2 oraz UL 1581).
Stopień ochrony IP20 pozwala na stosowanie przewodu w środowiskach o umiarkowanym zapyleniu, zapewniając długotrwałą pracę bez ryzyka uszkodzenia wskutek codziennych czynników eksploatacyjnych.
Specyfikacja i atuty przewodu Gigabit RJ45-RJ45 CAT6A
- Kabel o długości 5 m – idealny do łączenia urządzeń na średnich odległościach w sieciach przemysłowych i biurowych
- Przepustowość nawet do 10 Gbit/s – wsparcie dla najszybszych standardów sieciowych
- Ekranowanie – skuteczna ochrona przed zakłóceniami elektromagnetycznymi
- Tolerancja długości kabla w zakresie przemysłowym
- Ochrona środowiskowa – bez zawartości ołowiu i FCKW
- Odporność na oleje i chemikalia – możliwość wykorzystania w środowiskach przemysłowych
- Wysoka elastyczność i żywotność przy zginaniu (do 35 mln cykli) – idealny do pracy w ruchu
Wskazówki instalacyjne i bezpieczeństwo stosowania złącza RJ45
Podczas instalacji zaleca się stosowanie odpowiednich opasek lub prowadnic, aby zabezpieczyć złącza przed obciążeniami mechanicznymi. Należy także przestrzegać dopuszczalnych promieni gięcia przewodu, aby uniknąć utraty klasy ochrony IP oraz zachować pełnię parametrów transmisyjnych. Produkt wyposażony jest w blokadę zatrzaskową, która zapewnia trwałe i pewne połączenie w każdym gnieździe RJ45.
Podsumowanie – uniwersalna przewodność w każdych warunkach
Wysokiej jakości przewód RJ45 męski – RJ45 męski CAT6A sprawdzi się w każdym miejscu, gdzie wymagana jest stabilność oraz szybka transmisja danych. Dzięki trwałej konstrukcji oraz odporności na warunki środowiskowe może być z powodzeniem stosowany zarówno w profesjonalnych instalacjach sieciowych, jak i w zaawansowanych systemach automatyki czy monitoringu.
