Ethernet CAT6A
Męski prosty – męski prosty
M12 – RJ45, 8-piny
Kodowanie X
Produkt spełnia wymagania wg UN/ECE R118
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 50 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-109 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady śruby | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 790 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 140 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 44000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze M12 X-kodowane do RJ45 – Przewód Gigabit, 15 m (7000-51101-7901500)
Złącze M12 X-kodowane damskie 0° do męskiego 0° RJ45 to wysokiej jakości przewód przeznaczony do zaawansowanych sieci przemysłowych i automatyki. Produkt zapewnia transmisję danych o prędkości do 10 GBit/s w standardzie Ethernet CAT6A, co czyni go doskonałym wyborem do zastosowań wymagających niezawodności oraz wysokiej przepustowości.
Najważniejsze cechy i dane techniczne złącza M12 – RJ45
- Długość kabla: 15 metrów umożliwia instalację w dużych oraz rozproszonych systemach automatyki.
- X-kodowanie M12 gwarantuje stabilną i odporną na zakłócenia transmisję sygnału nawet w trudnych warunkach przemysłowych.
- Wysoki stopień ochrony złącza M12 (IP66K/IP67) zapewnia odporność na pył, kurz i wodę, umożliwiając pracę na zewnątrz oraz w środowisku narażonym na trudne warunki.
- RJ45 zgodny z IP20, dedykowany do standardowego podłączenia do urządzeń sieciowych.
- Ekranowanie typu oplot miedziany, ocynowany skutecznie chroni przed zakłóceniami elektromagnetycznymi.
- Pozłacane styki wpływają na niezawodność oraz długą żywotność złącza.
- Powłoka kabla z wysokiej jakości PUR zapewnia odporność na ścieranie, oleje oraz wiele chemikaliów.
- Produkt spełnia wymagania wg UN/ECE R118 oraz posiada certyfikację cURus.
Zastosowanie złącza M12 X-kodowanego – RJ45
Kabel M12 - RJ45 Gigabit jest idealny do wykorzystania w nowych oraz istniejących instalacjach przemysłowych, systemach automatyki, maszynach produkcyjnych, systemach transportowych oraz w rozbudowanych sieciach Ethernet. Wyjątkowo trwała konstrukcja oraz doskonałe właściwości transmisyjne pozwalają na stabilną pracę nawet w miejscach narażonych na drgania czy działanie środków chemicznych.
- Automatyka przemysłowa – podłączanie czujników, sterowników PLC oraz urządzeń sieciowych w środowiskach o podwyższonych wymaganiach dotyczących niezawodności.
- Systemy transportowe i robotyka – wydłużony przewód pozwala na elastyczny montaż nawet w dużych systemach produkcyjnych.
- Przemysł spożywczy, farmaceutyczny i motoryzacyjny – odporność na tłuszcze, oleje, liczne środki chemiczne oraz wysokie temperatury.
- Rozwiązania IT w trudnych warunkach – przemysłowe punkty dostępowe, komputery przemysłowe, panele HMI itp.
Korzyści z zastosowania kabla M12 X-kodowanego do RJ45
- Bardzo szybka transmisja danych – do 10 GBit/s, CAT6A.
- Ochrona przed zakłóceniami – wielowarstwowe ekranowanie zapewnia stabilność połączenia nawet w środowiskach o dużym natężeniu zakłóceń elektromagnetycznych.
- Uniwersalność długości – możliwość zamówienia innych długości kabla na indywidualne życzenie.
- Bezhalogenowy i bezpieczny – wszystkie materiały są wolne od FCKW i ołowiu oraz spełniają normy środowiskowe.

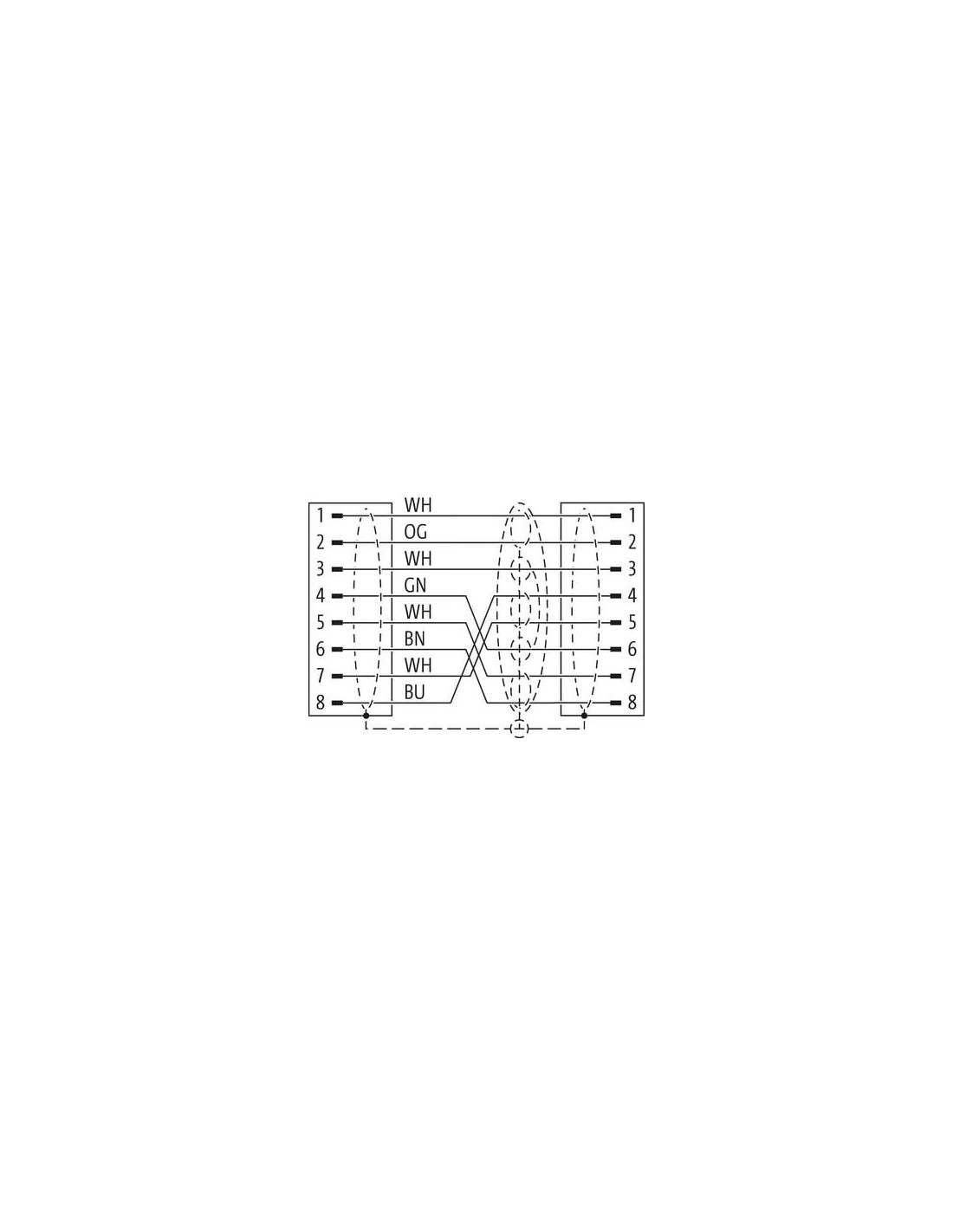

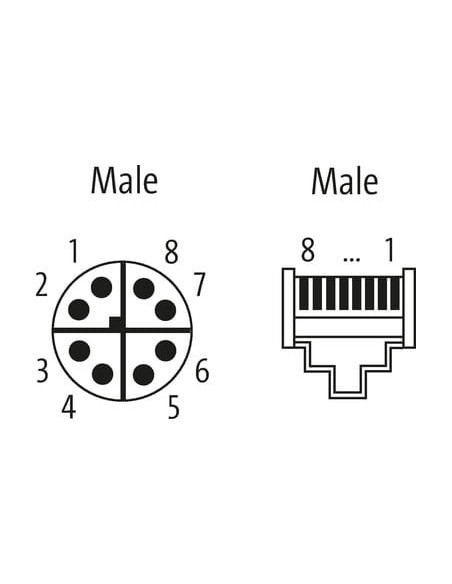

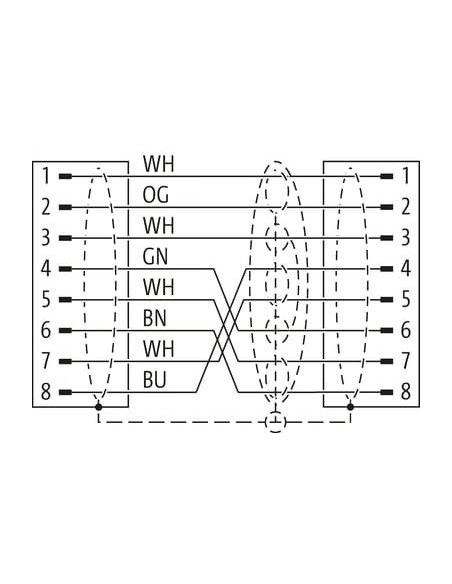

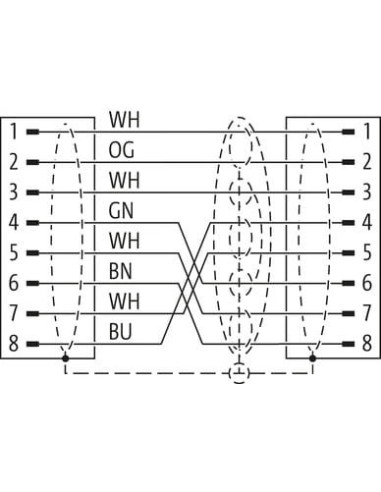

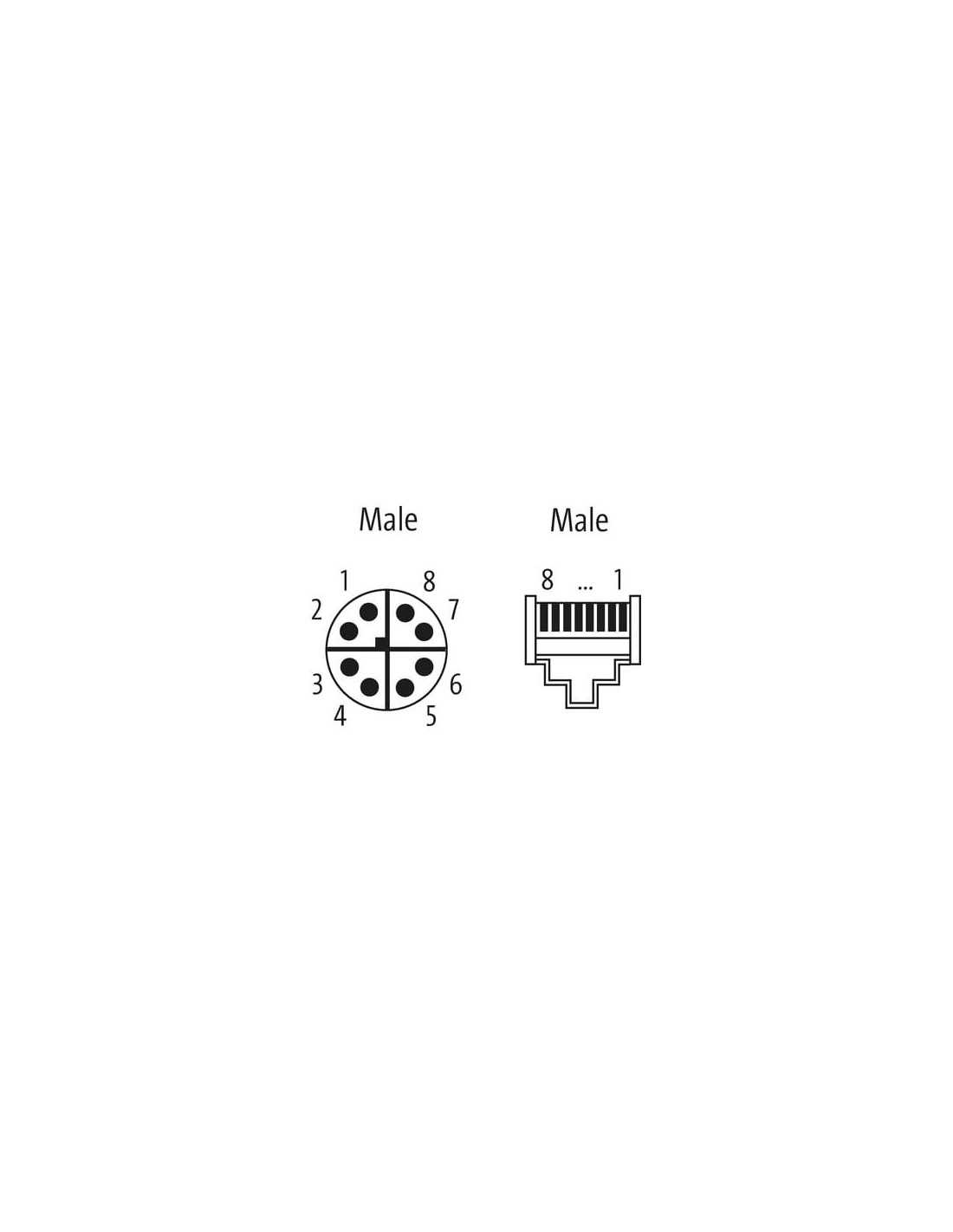

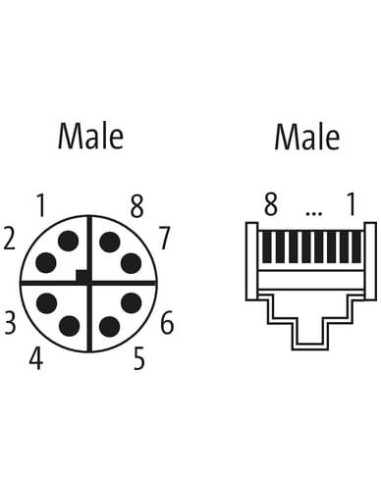

Budowa i schemat podłączenia złącza M12 – RJ45
Kabel wyposażony jest w końcówki: M12 X-kodowane (proste) oraz RJ45 (proste), oba męskie. 8-pinowa konstrukcja i odpowiedni układ przewodów gwarantują kompatybilność z przemysłowymi urządzeniami Ethernet. Schematy złącza oraz szczegółowe wymiary pozwalają na precyzyjny montaż w systemach automatyki.
Informacje dodatkowe i montaż
- Kabel należy chronić przed nadmiernym zginaniem oraz uszkodzeniami mechanicznymi – zaleca się stosowanie opasek zaciskowych.
- Należy przestrzegać minimalnych promieni zgięcia podczas instalacji, aby zachować szczelność oraz stopień ochrony IP.
- Maksymalny moment dokręcania złącza wynosi 0,6 Nm (dla M12).
Złącze M12 X-kodowane do RJ45 męskiego 0°, CAT6A, 15 m to niezawodny przewód dla profesjonalnych zastosowań przemysłowych, automatyki i systemów przemysłowych wymagających wysokiej prędkości transmisji danych oraz odporności na zewnętrzne czynniki środowiskowe.
