Ethernet CAT6A
Męski prosty – męski prosty

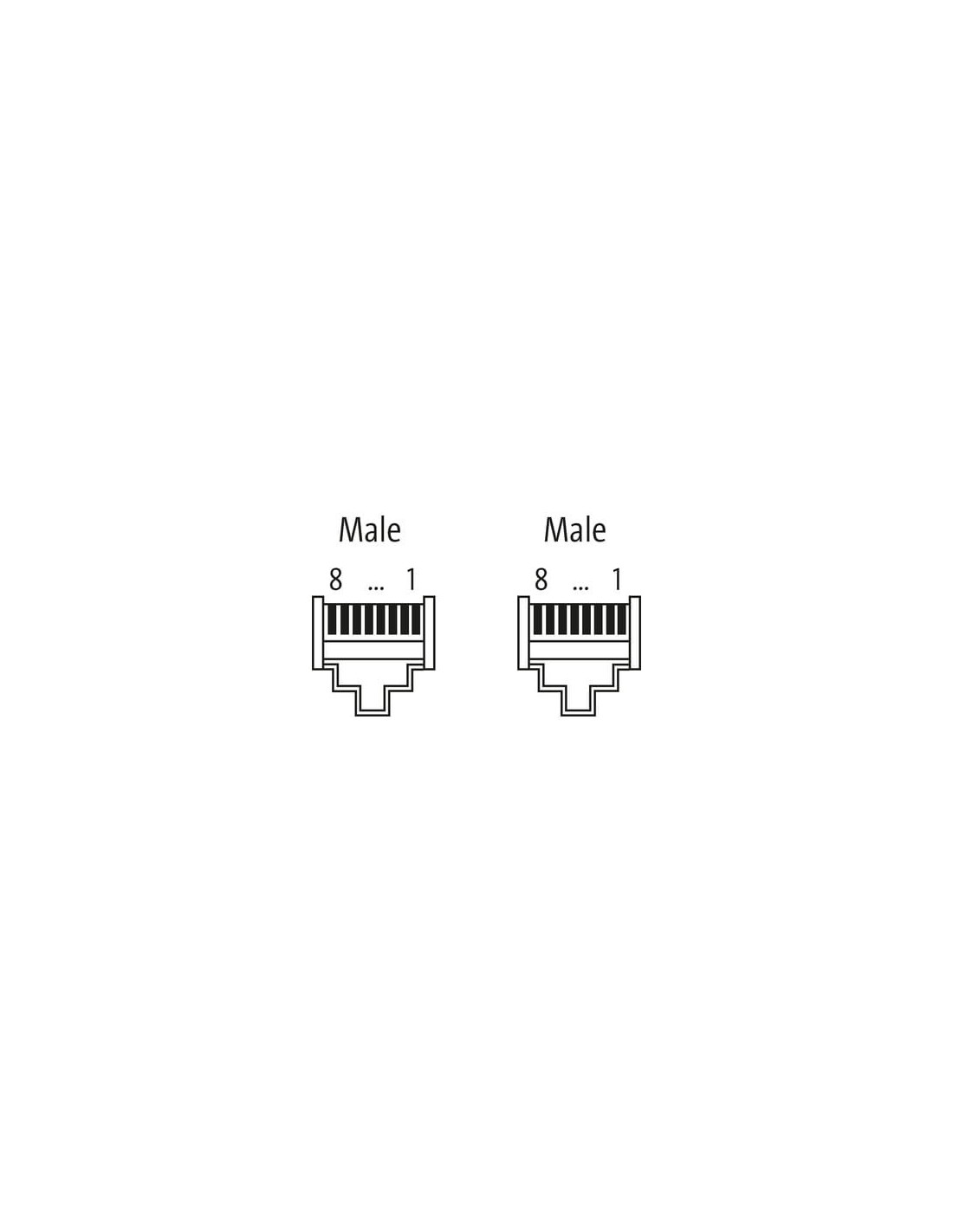

RJ45 – RJ45, 8-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 25 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

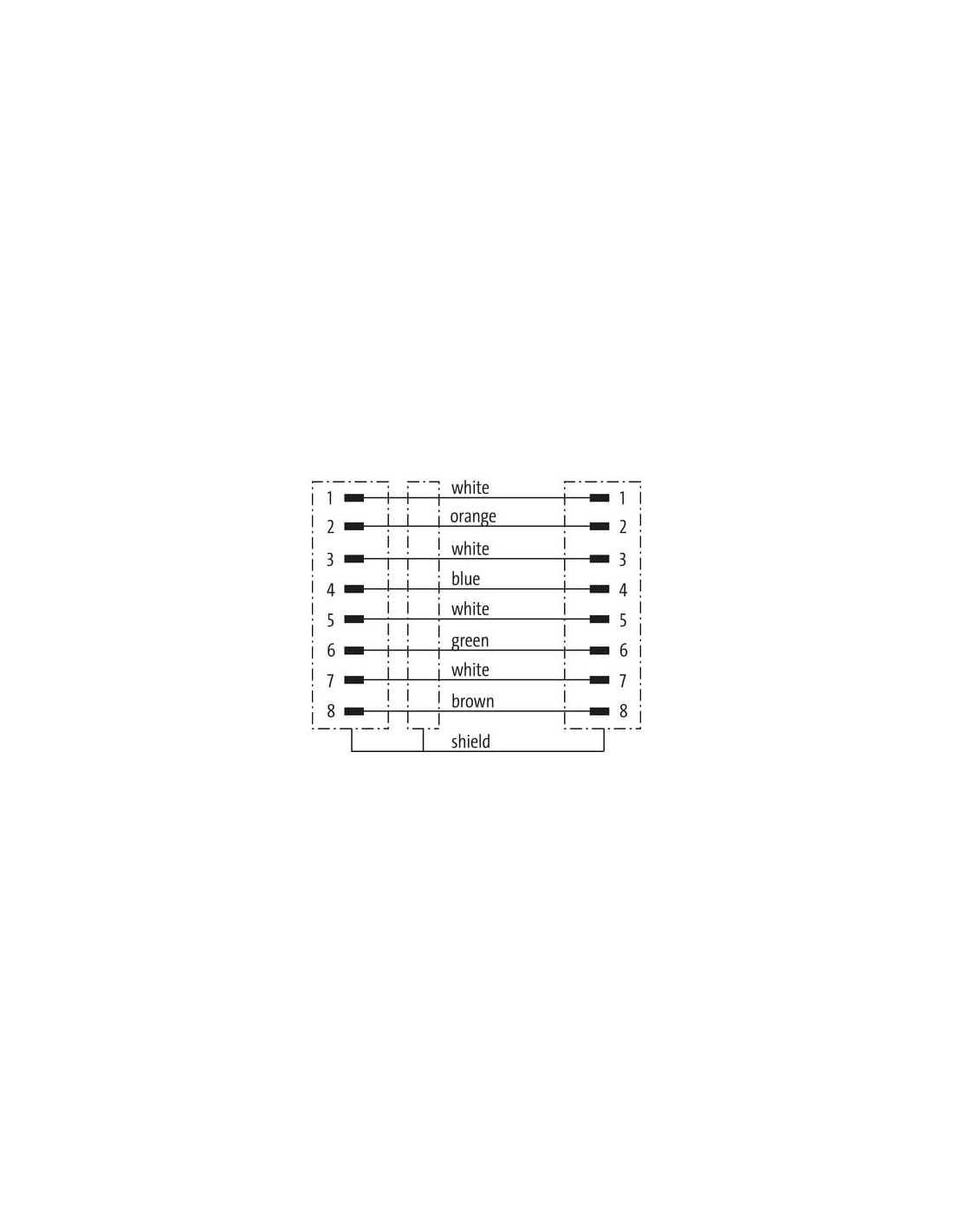

| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
General data | Cable
| Identyfikacja przewodu | 478 |
| Kolor izolacji | zielony |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 8 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | 0 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
Konektor RJ45 męski prosty – Kabel Ethernet CAT6A Cabinet-Line Gigabit 1m (7000-74711-4780100)
Konektor RJ45 męski prosty to profesjonalny przewód sieciowy, dedykowany do wydajnych instalacji przemysłowych i biurowych, gdzie niezawodność przesyłu danych oraz wytrzymałość są kluczowe. Przewód spełnia wysokie wymagania normy CAT6A, umożliwiając osiąganie prędkości transmisji do 10 Gbit/s, co czyni go idealnym rozwiązaniem dla rozbudowanych sieci komputerowych oraz zastosowań przemysłowych, które wymagają szybkiego przesyłu danych.
Cechy charakterystyczne przewodu RJ45 CAT6A Cabinet-Line
- Profesjonalny standard: przewód zgodny z normą CAT6A, w pełni ekranowany, co zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi.
- Obustronne złącza RJ45 męskie (typ prosty): umożliwiają szybki montaż i demontaż połączeń sieciowych, bez potrzeby użycia specjalistycznych narzędzi.
- Długość przewodu: 1 metr – idealny do łączenia urządzeń w jednej szafie lub na krótkich odcinkach, co zapewnia estetyczne i uporządkowane poprowadzenie kabli.
- Materiały najwyższej jakości: powłoka z FRNC o wysokiej odporności na oleje i czynniki chemiczne, a także miedziany oplot zapewniający ekranowanie.
- Stopień ochrony IP20: ochrona przed ciałami stałymi, przeznaczony do instalacji wewnętrznych.
- Uniwersalne zastosowanie: odpowiedni zarówno do sieci komputerowych, jak i automatyki przemysłowej, systemów bezpieczeństwa oraz połączeń między urządzeniami.
Zalety zastosowania przewodu RJ45 CAT6A 1m
Konektor RJ45 męski prosty gwarantuje niezawodność oraz wysoką jakość przesyłanych sygnałów. Dzięki konstrukcji ekranowanej, przewód zachowuje stabilność parametrów nawet w warunkach obecności zakłóceń elektromagnetycznych.
Obsługuje wysokie prędkości przesyłu danych (do 10 Gbit/s), co znajduje zastosowanie w serwerowniach, centrach danych, szafach sterowniczych, laboratoriach oraz wszędzie tam, gdzie kluczowa jest szybka i bezstratna komunikacja sieciowa.
Zastosowanie i kompatybilność
- Sieci komputerowe LAN i Fast Ethernet w biurach, przedsiębiorstwach oraz budynkach użyteczności publicznej.
- Instalacje automatyki przemysłowej – komunikacja pomiędzy kontrolerami PLC, urządzeniami sieciowymi oraz panelami operatorskimi.
- Systemy CCTV IP – przesył obrazu i sygnału sterującego.
- Połączenia w szafach serwerowych i rozdzielniach, gdzie krótka długość oraz wytrzymałość kabla mają decydujące znaczenie.
- Urządzenia sieciowe z portami RJ45, takie jak switche, routery, komputery i drukarki sieciowe.
Budowa i bezpieczeństwo
Przewód cechuje blokada zatrzaskowa, która zapewnia bezpieczne i stabilne połączenie. Zastosowane materiały: PUR (obudowa), FRNC (izolacja oraz płaszcz przewodu) oraz skrętka miedziana gwarantują wysoką wytrzymałość na uszkodzenia mechaniczne oraz zachowanie elastyczności przewodu.
Odporność na płomień zgodna z normami IEC 60332-2-2 oraz UL 1581, a także dobra odporność na chemikalia i oleje, umożliwiają wykorzystanie kabla w wymagających środowiskach przemysłowych.
Wskazówki montażowe dla instalacji sieciowych
- Zaleca się odpowiednie zabezpieczenie przewodu przed obciążeniami mechanicznymi, np. za pomocą opasek kablowych.
- Należy przestrzegać minimalnych promieni gięcia (5 x średnica zewnętrzna przewodu), aby zapobiec uszkodzeniu izolacji oraz utracie właściwości ekranowania i ochrony IP.
Konektor RJ45 męski prosty Cabinet-Line to rozwiązanie spełniające oczekiwania zarówno profesjonalistów, jak i użytkowników domowych, którzy oczekują stabilności oraz pełnej kompatybilności z nowoczesnymi urządzeniami sieciowymi.
