Ethernet CAT5
Męski 90° – męski 90°
M12 – M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 798 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 68,64 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 180 °/m |

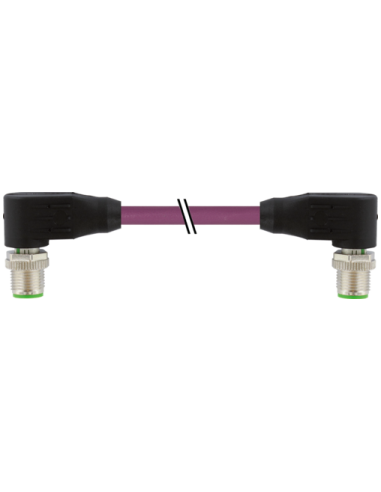

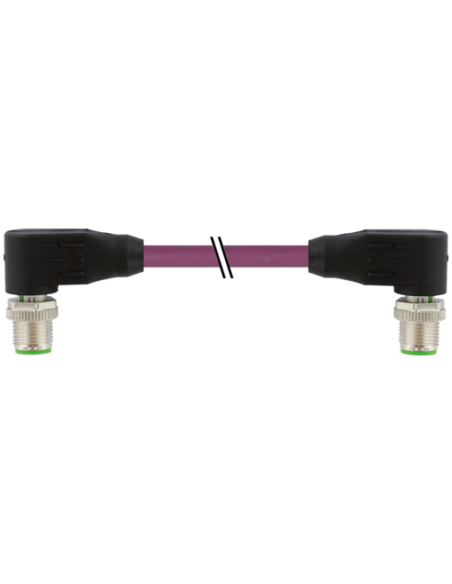

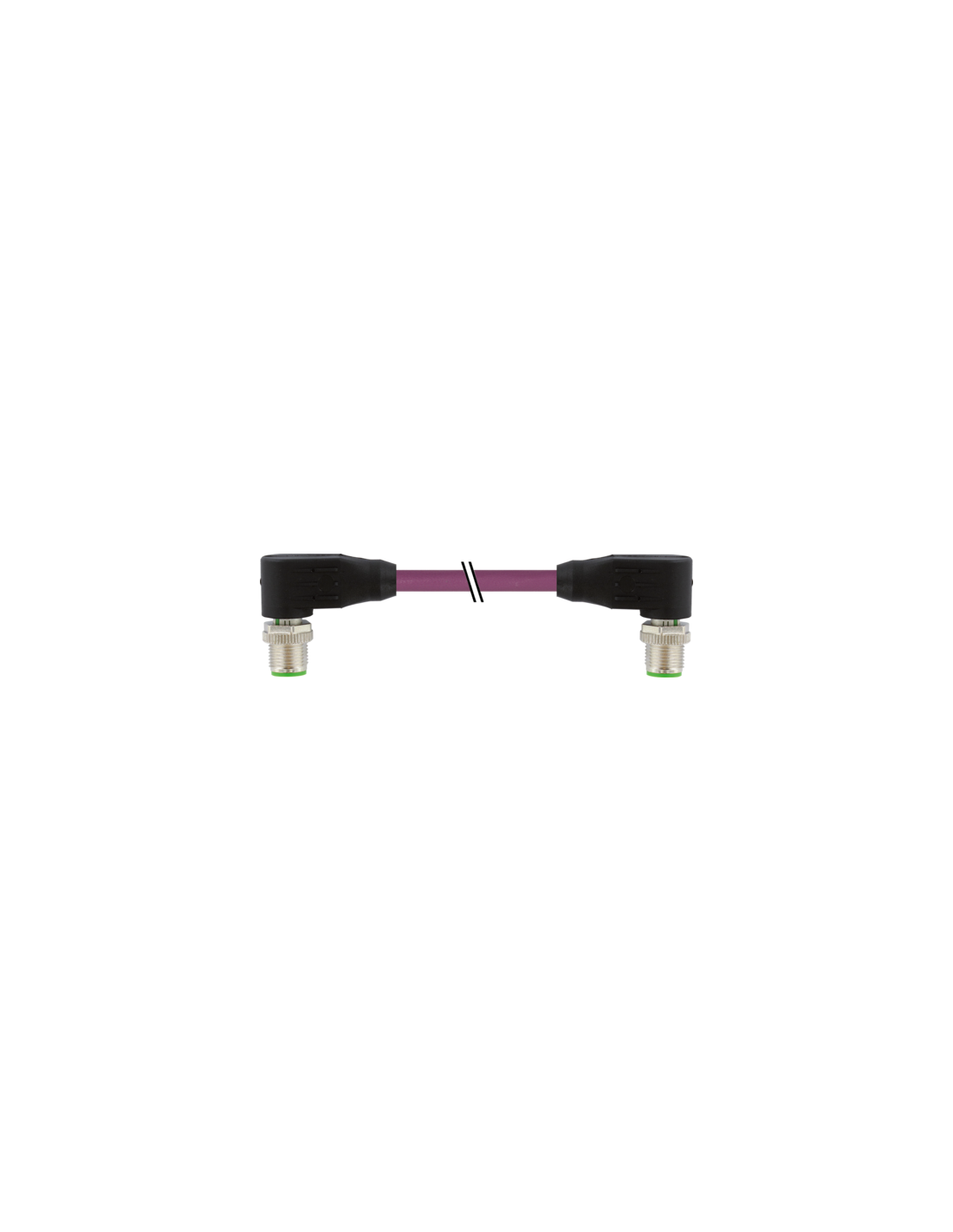

Kabel Ethernet M12 D-kodowany 4-pinowy – Wtyk męski 90° na męski 90° PUR 7,5 m | Kod: 7000-44561-7980750
Kabel M12 D-kodowany to profesjonalne rozwiązanie przeznaczone do przesyłu sygnałów Ethernet w wymagających warunkach przemysłowych. Produkt ten łączy w sobie wysoką niezawodność, odporność na warunki środowiskowe oraz bezpieczeństwo transmisji sygnału.
Profesjonalne złącza przemysłowe M12 do Ethernet
Wtyki męskie M12 4-pinowe, z kodowaniem D, zapewniają stabilne i bezpieczne połączenie nawet w trudnych warunkach eksploatacji. Oba zakończenia kabla posiadają kątowe wtyki męskie (90°), co ułatwia instalację w miejscach o ograniczonej przestrzeni oraz w szafach sterowniczych.
Odporność na trudne warunki środowiskowe
Kabel wykonany jest z odpornego mechanicznie i chemicznie materiału PUR. Płaszcz PUR gwarantuje długą żywotność, odporność na ścieranie, paliwa, oleje oraz promieniowanie UV. Stopień ochrony IP65, IP66K i IP67 zapewnia pełną szczelność oraz bezpieczeństwo podczas pracy w środowiskach o podwyższonej wilgotności, zabrudzeniu czy zapyleniu.
Kabel Ethernet przemysłowy – wydajność i szerokie możliwości zastosowania
- Transmisja danych do 100 Mbit/s (Ethernet do 100 m długości kanału, CAT5, zgodność z ISO/IEC 11801:2002 oraz EN 50173-1)
- Idealny do przemysłowych instalacji sieciowych (np. automatyka, robotyka, maszyny produkcyjne, systemy diagnostyczne i monitorujące)
- Wysoka odporność na drgania i wstrząsy – zabezpieczenie przeciwwstrząsowe
- Zakres temperatur pracy: od -25°C do +85°C (kabel: do -40°C / +80°C)
Budowa i bezpieczeństwo połączenia M12 D-kodowanego
- Obudowa z wytrzymałego tworzywa sztucznego, metalowe elementy pokryte niklem, blokada ze stopu cynku
- Średnica zewnętrzna kabla: 6,7 mm umożliwia łatwe prowadzenie i mocowanie wiązek przewodów
- 4 żyły w kolorach: biały, żółty, niebieski, pomarańczowy – zgodnie z przemysłowymi standardami okablowania Ethernet
Typowe zastosowania kabla Ethernet M12 D-kodowanego
- Automatyka przemysłowa – integracja sterowników PLC, czujników, urządzeń wejścia/wyjścia
- Systemy transportu i logistyki (taśmy transportowe, sortowniki automatyczne)
- Robotyka oraz stanowiska produkcyjne o wymaganej wysokiej odporności elektromagnetycznej i mechanicznej
- Monitorowanie środowiska, systemy wizyjne oraz systemy bezpieczeństwa w zakładach produkcyjnych
- Instalacje zewnętrzne oraz mobilne (np. pojazdy przemysłowe, dźwigi, maszyny samojezdne)
Zastosowanie tego kabla zapewnia stabilność transmisji Ethernet, odporność na uszkodzenia mechaniczne oraz najwyższą klasę bezpieczeństwa instalacji przemysłowych.
