Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | żółty, niebieski, pomarańcz, biały |
General data | Cable
| Identyfikacja przewodu | 800 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler gwiaździsty twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | żółty, niebieski, pomarańcz, biały |
Mechanical data | Cable
| Cable weigth | 73,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,53 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 1 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

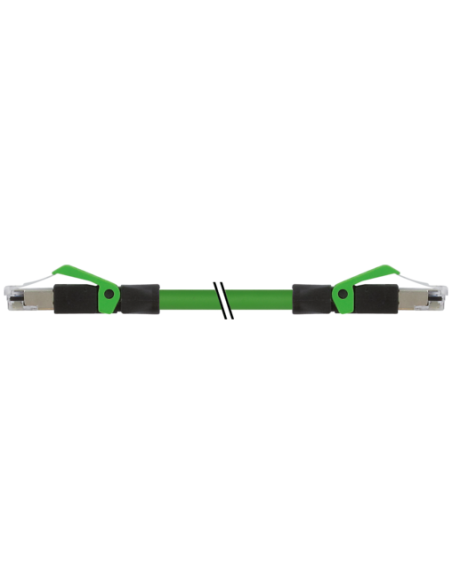

Złącze Ethernet RJ45 męskie 0° - kabel sieciowy przemysłowy CAT5e 1,5 m
Złącze RJ45 męskie 0° / RJ45 męskie 0° Ethernet o długości 1,5 metra (kod produktu: 7000-74301-8000150) to wysokiej klasy przewód przeznaczony do zastosowań w środowiskach przemysłowych oraz automatyce. Kabel zapewnia stabilne połączenie sieciowe oraz skuteczną transmisję danych dla urządzeń wymagających komunikacji Ethernet w standardzie CAT5e.
Możliwości zastosowania i zalety kabla z wtykami RJ45
Przewód z dwoma prostymi złączami RJ45 znajduje zastosowanie w:
- sieciach przemysłowych Ethernet
- połączeniach urządzeń automatyki, takich jak sterowniki PLC, panele operatorskie, kamery przemysłowe
- sieciach komputerowych i zastosowaniach biurowych
- szafach sterowniczych oraz instalacjach elektroenergetycznych
Kabel ekranowany zapewnia ochronę przed zakłóceniami elektromagnetycznymi (EMI) oraz wysoką stabilność sygnału, co przekłada się na niezawodność transmisji danych nawet w trudnych warunkach przemysłowych.
Budowa przewodu i złączy RJ45 – wysoka odporność i trwałość
Złącza RJ45 wykonane zostały z tworzywa PUR, które oferuje doskonałą odporność chemiczną oraz na działanie olejów. Kabel posiada zieloną izolację zewnętrzną wykonaną z PVC oraz dodatkowy płaszcz wewnętrzny z materiału FRNC, gwarantujący odporność na ogień i brak szkodliwych substancji (produkt bezołowiowy, wolny od FCKW i halogenów).
4-żyłowa konstrukcja w standardzie CAT5e umożliwia transfer danych z prędkością do 100 Mbit/s w trybie Full Duplex. Konstrukcja przewodu oparta na skrętce miedzianej oraz ekranie z oplotu miedzianego zapewnia wysoką trwałość użytkową i niską podatność na uszkodzenia mechaniczne.
Przewód Ethernet do zastosowań wymagających – warunki pracy
- Zakres temperatury roboczej: od -25°C do +85°C (przewód), do -30°C / +80°C (stała instalacja kabla)
- Odporność na oleje, benzynę oraz wiele agresywnych substancji chemicznych – możliwość stosowania w trudnych warunkach przemysłowych
- Stopień ochrony IP20 – do instalacji wewnątrz obudów i szaf sterowniczych
- Blokada zatrzaskowa – pewne i szybkie połączenie
- Zgodność z normami ISO/IEC 11801:2002 oraz EN 50173-1
Złącze Ethernet RJ45 – najważniejsze cechy użytkowe
- Praktyczna długość: 1,5 metra – umożliwia wygodne prowadzenie w szafach sterowniczych i między urządzeniami
- Ekranowanie przewodu: zapewnia odporność na zakłócenia elektromagnetyczne oraz bezproblemową pracę w środowiskach o wysokim natężeniu EMI
- Wytrzymałość mechaniczna: możliwość pracy w ruchomych aplikacjach (gięcie, zginanie – żywotność do 2 milionów cykli)
- Trwałe materiały i solidna konstrukcja: PUR, PVC, oplot oraz wypełnienie zapewniające długą żywotność przewodu
- Średnica zewnętrzna przewodu: 6,6 mm – łatwa instalacja, wysoka odporność na uszkodzenia
Typowe zastosowania kabla Ethernet RJ45 CAT5e 1,5 m
Przemysłowe przewody Ethernet znajdują zastosowanie m.in. w rozbudowie sieci sterowania, automatyzacji procesów produkcyjnych, instalacjach maszyn i urządzeń, sieciach systemów monitoringu wizyjnego oraz integracji systemów sterowania. Kabel może być używany także jako trwały przewód łączący urządzenia automatyki z infrastrukturą IT w zakładach przemysłowych, centrach logistycznych oraz obiektach użyteczności publicznej.
