PROFIBUS
Męski prosty – żeński 90°
M12 – M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 1,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czerwony, zielony |
General data | Cable
| Identyfikacja przewodu | 840 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 70 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | czerwony, zielony |
Mechanical data | Cable
| Cable weigth | 82,5 g/m |
| Materiał płaszcz | TPE-V |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 250 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 30000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

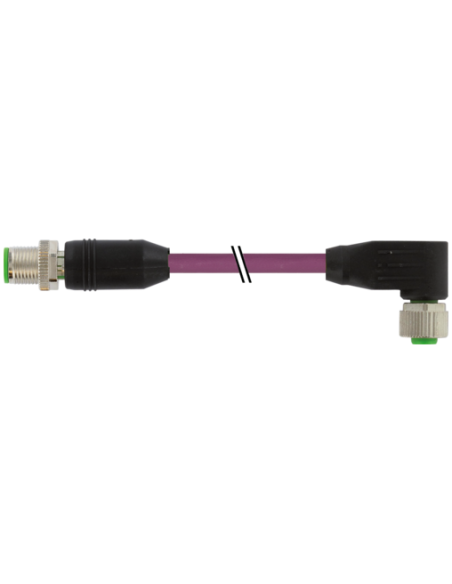

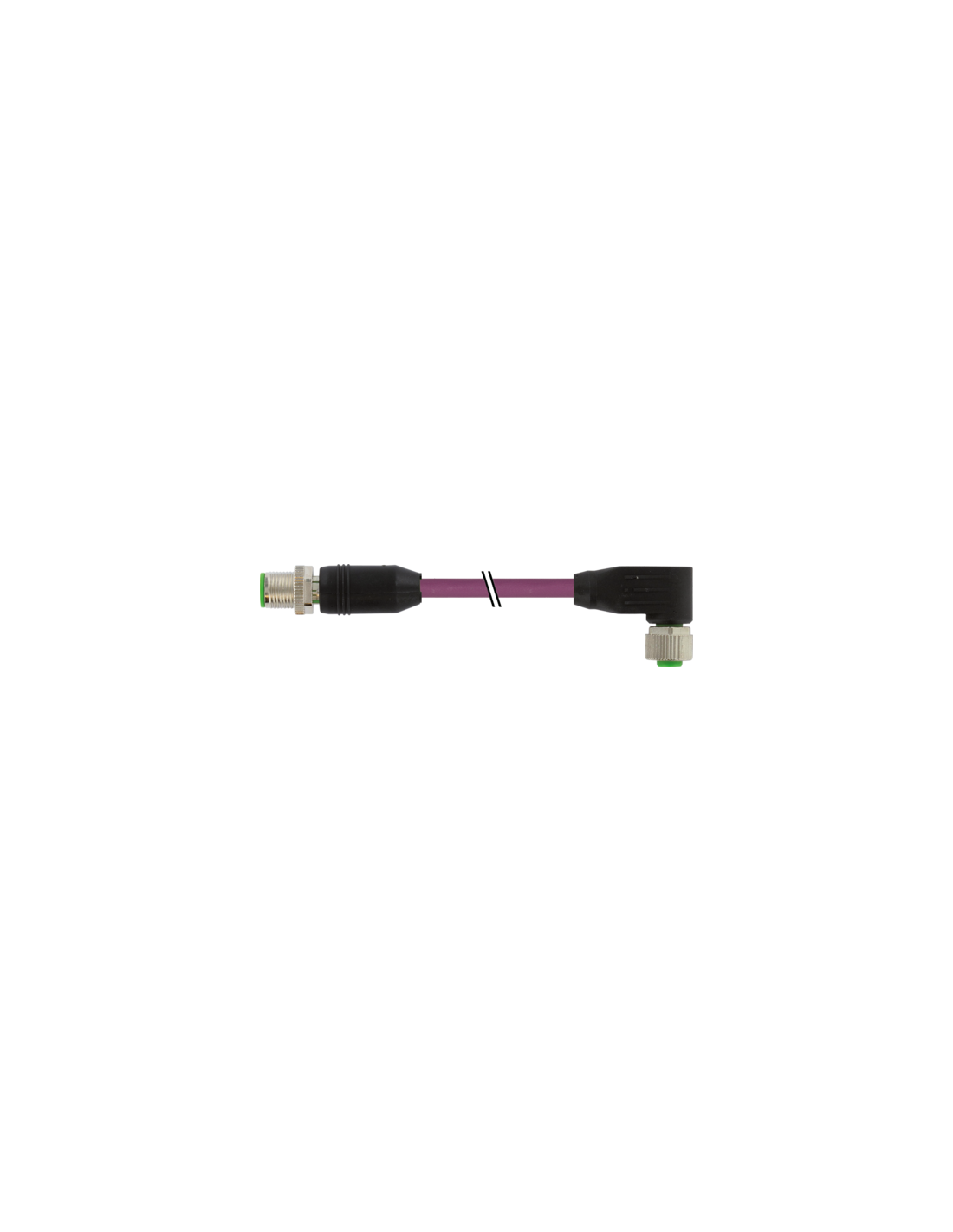

M12 Męski 0° / M12 Żeński 90° Ekranowany B-kod. Profibus – 7000-44011-8401500
Przewód PROFIBUS o długości 15 metrów został zaprojektowany do niezawodnej transmisji sygnału przemysłowego. Złącza M12 – męskie proste oraz żeńskie pod kątem 90°, z kodowaniem B, umożliwiają wygodne połączenia nawet w trudno dostępnych miejscach.
Kabel PROFIBUS M12 – Zastosowanie i możliwości
Ten ekranowany przewód PROFIBUS jest przeznaczony do przemysłowych instalacji automatyki, w szczególności do systemów wymagających stabilnego połączenia danych, np. w liniach produkcyjnych, maszynach CNC, systemach sterowania oraz rozproszonych systemach wejść/wyjść. Doskonale sprawdza się w warunkach, gdzie wymagana jest wysoka odporność na zakłócenia elektromagnetyczne (EMC).
- Kompatybilność z systemami PROFIBUS DP oraz innymi magistralami opartymi na standardzie M12 B-kod
- Złącze męskie proste (0°) oraz żeńskie kątowe (90°) ułatwia montaż w ograniczonych przestrzeniach
- Idealny do wymagających środowisk przemysłowych dzięki wysokiemu stopniowi ochrony IP67 / IP66K
- Ekranowanie zapewniające ochronę przed zakłóceniami transmisji
Najważniejsze cechy przewodu M12 PROFIBUS
Zastosowanie kabla z powłoką TPE-V gwarantuje wysoką odporność chemiczną oraz na oleje, a także trwałość mechaniczną. Przewód charakteryzuje się również doskonałymi parametrami ognioodporności i nie zawiera niebezpiecznych substancji, takich jak ołów, kadm, halogeny czy FCKW, co sprawia, że jest zgodny z wymaganiami środowiskowymi.
- Długość kabla: 15 m
- Kolor kabla: fioletowy (izolacja), co ułatwia identyfikację w instalacji
- Powłoka blokady: niklowana, blokada ze stopu cynku (odlewanego ciśnieniowo)
- Podwójne ekranowanie: oplot miedziany + bandowanie folią, pokrycie ekranu 70%
- Przewody skrętkowe: 2 żyły (czerwony, zielony) 24 AWG
- Odporność na płomień zgodna z UL 1581 oraz IEC 60332-2-2
- Odporność temperaturowa: praca ciągła od -40°C do +80°C (instalacja stała)
- Prąd roboczy do 4 A na styk, napięcie znamionowe 60 V DC/AC (UL do 30 V)
- Wytrzymałość mechaniczna: miliony cykli gięcia (C-track), odporność na drgania
Zalety zastosowania przewodu PROFIBUS M12 ekranowanego
Wybór ekranowanego przewodu M12 PROFIBUS to gwarancja wysokiej niezawodności przesyłu danych, nawet w szczególnie wymagających warunkach produkcyjnych. Łatwy montaż dzięki precyzyjnym złączom M12 oraz pewny zacisk zabezpieczający przed samoistnym odkręceniem, nawet przy wibracjach. Może być wykorzystywany w pracach modernizacyjnych, rozbudowie istniejących sieci przemysłowych oraz przy nowych wdrożeniach automatyki.
Przewód spełnia rygorystyczne normy jakości i bezpieczeństwa, co potwierdzają międzynarodowe certyfikaty (m.in. cURus). Jego konstrukcja pozwala na montaż w wymagających wnętrzach maszyn, szafach sterowniczych oraz na zewnątrz urządzeń przemysłowych.
Typowe zastosowanie – PROFIBUS
- Połączenia pomiędzy urządzeniami automatyki przemysłowej (sterowniki, moduły I/O, panele operatorskie)
- Integracja systemów rozproszonych w liniach produkcyjnych
- Przemysł spożywczy, farmaceutyczny, automotive, logistyka i robotyka
- Montaż w maszynach i urządzeniach pracujących w trudnych warunkach środowiskowych (wilgotność, oleje, wysoka temperatura)
