PROFIBUS

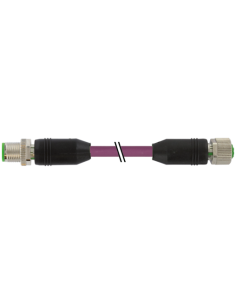

Męski prosty – żeński proste
M12, 4-piny – M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 16 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał | PUR |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | czerwony, zielony |
| Identyfikacja przewodu | 840 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 70 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | czerwony, zielony |
| Cable weigth | 82,5 g/m |
| Materiał płaszcz | TPE-V |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 250 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 30000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Złącze męskie M12 / żeńskie M12 proste, ekranowane, kodowanie B to zaawansowany przewód przeznaczony do niezawodnej transmisji danych w wymagających aplikacjach automatyki przemysłowej. Produkt szczególnie polecany do instalacji PROFIBUS, gdzie niezawodność komunikacji i zabezpieczenie sygnału są kluczowe.
Przewód o długości 16 m wyposażony jest w proste złącze męskie M12 4-pinowe oraz żeńskie M12 2-pinowe z kodowaniem typu B. Oba złącza posiadają metalowe elementy ekranowane oraz solidną obudowę odporną na oleje i chemikalia, co pozwala na zastosowanie przewodu w branży automatyki, maszynowej oraz procesowej.
Złącze ekranowane M12 zapewnia stabilną transmisję sygnału w środowisku pełnym zakłóceń. Oplot ekranu wykonany z ocynowanej miedzi stanowi skuteczną barierę przed zakłóceniami elektromagnetycznymi (EMC). Przewód wyróżniają:
Złącze M12/M12 ekranowane sprawdzi się wszędzie tam, gdzie wymagane jest szczelne, niezawodne i odporne na zakłócenia połączenie dla systemów automatyki i transmisji danych. Polecany do:
Dla łatwego i bezpiecznego montażu przewód posiada wyraźnie oznaczone żyły (zielony – sygnał, czerwony – sygnał) oraz wydzielone ekranowanie. Podłączenie widoczne na załączonych schematach umożliwia szybkie zintegrowanie przewodu z systemami automatyki.
Złącze M12/M12 ekranowane PROFIBUS kodowanie B (7000-44001-8401600) to wysokiej klasy komponent do zastosowań w automatyce, gwarantujący niezawodność połączenia, odporność na warunki przemysłowe oraz długą żywotność nawet w trudnym środowisku pracy.
