Ethernet
Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 14 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 790 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 140 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 44000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

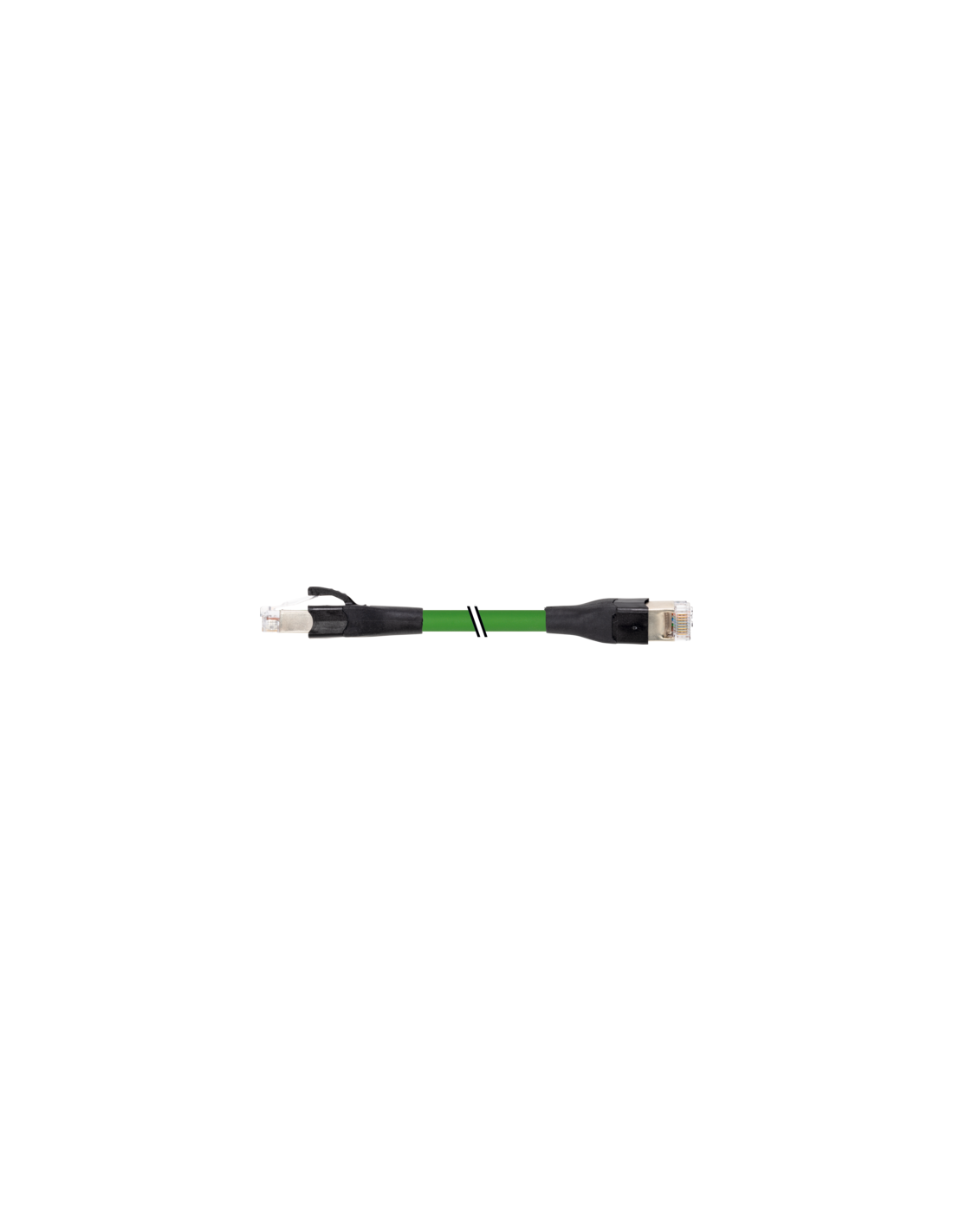

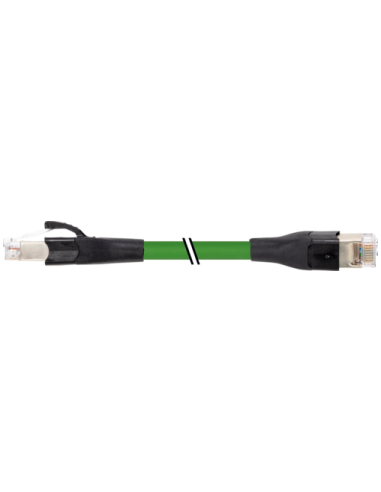

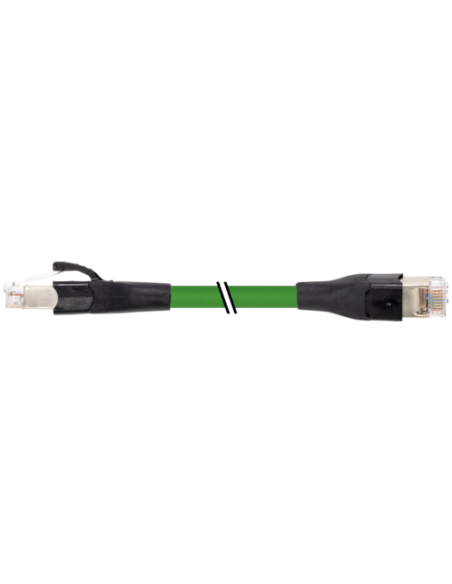

Przewód Ethernet RJ45 męski 0° – RJ45 męski 0° Professional-Line Gigabit 14m – kod 7000-74311-7901400
Kabel ethernetowy RJ45 męski-męski Professional-Line Gigabit o długości 14 metrów to wysokiej klasy rozwiązanie do przesyłu danych w sieciach komputerowych oraz automatyce przemysłowej. Wyposażony w złącza RJ45 (proste, 8-pinowe), gwarantuje pełną kompatybilność z najczęściej spotykanymi urządzeniami sieciowymi i systemami automatyki.
Kluczowe cechy i konstrukcja kabla patchcord RJ45 CAT6
- Standard transmisji: Kategoria 6 (CAT6), zgodny z Class EA (ISO/IEC 11801, EN 50173-1)
- Prędkość transmisji do 10 Gbit/s – idealny do zaawansowanych aplikacji wymagających szybkiego transferu danych i niezawodności.
- Ekranowanie: oplot miedziany, ocynowany (pokrycie ekranu 65%) oraz folia zabezpieczająca (bandowanie folii), zapewniające wysoką odporność na zakłócenia elektromagnetyczne.
- Wytrzymały płaszcz PUR – odporny na ścieranie, oleje i chemikalia, rekomendowany do trudnych warunków przemysłowych.
- Stopień ochrony IP20 (przy podłączeniu): ochrona przed pyłem i podstawowymi czynnikami zewnętrznymi.
- Kolor izolacji: zielony – ułatwia identyfikację w szafach sterowniczych i instalacjach.
- Temperatura pracy kabla: stała: -40°C do 80°C, w ruchu: -30°C do 70°C – szeroki zakres zastosowań środowiskowych.
- Zatrzaskowa blokada złącza – szybkie i pewne połączenie, eliminujące ryzyko przypadkowego rozpięcia.
- Trwała izolacja i przewodzenie bezhalogenowe, bezołowiowe, wolne od FCKW.
Typowe zastosowania kabla ethernetowego RJ45 – przemysł, automatyka, IT
- Połączenia sieciowe w szafach sterowniczych i rozdzielniach automatyki
- Przemysłowe linie produkcyjne i systemy transmisji danych
- Rozbudowa infrastruktury IT – biura, serwerownie, instalacje teleinformatyczne
- Systemy monitoringu, przesył obrazu i dźwięku o wysokiej przepustowości
- Połączenia pomiędzy przełącznikami, routerami, modułami I/O, komputerami oraz innymi urządzeniami sieciowymi
Wyjątkowa odporność mechaniczna i użytkowa kabla przemysłowego RJ45
Kabel ethernetowy Professional-Line z wtykami RJ45 charakteryzuje się wysoką odpornością na zginanie i wytrzymałą konstrukcją. Doskonale sprawdza się w miejscach, gdzie kabel jest narażony na ruch lub działanie substancji chemicznych i olejów.
Ścisłe spełnienie norm odporności ogniowej (IEC 60332-2-2, UL 1581 FT2) oraz doskonałe właściwości elektryczne gwarantują długotrwałą i stabilną pracę – nawet przy dużych obciążeniach transmisji.
Konstrukcja kabla CAT6 umożliwia wykorzystanie w sieciach gigabitowych, zarówno w warunkach biurowych, jak i przemysłowych.
Schematy i oznaczenia połączeń oraz budowy złącza RJ45

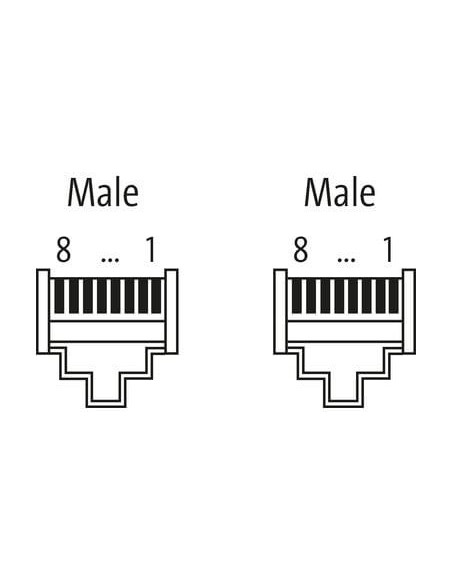

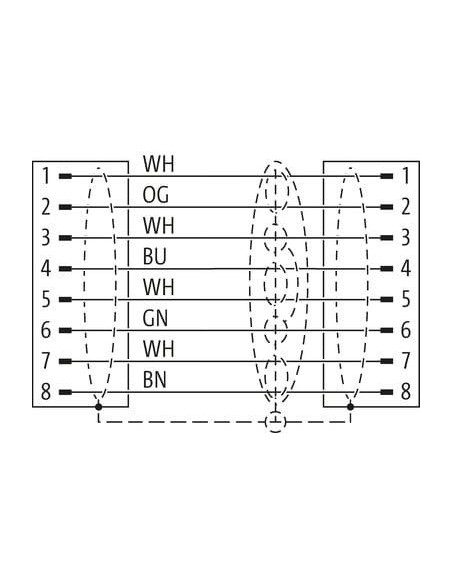

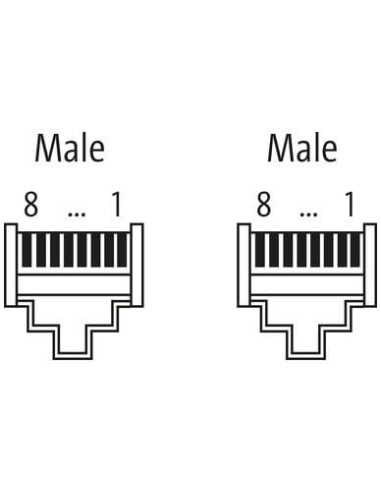

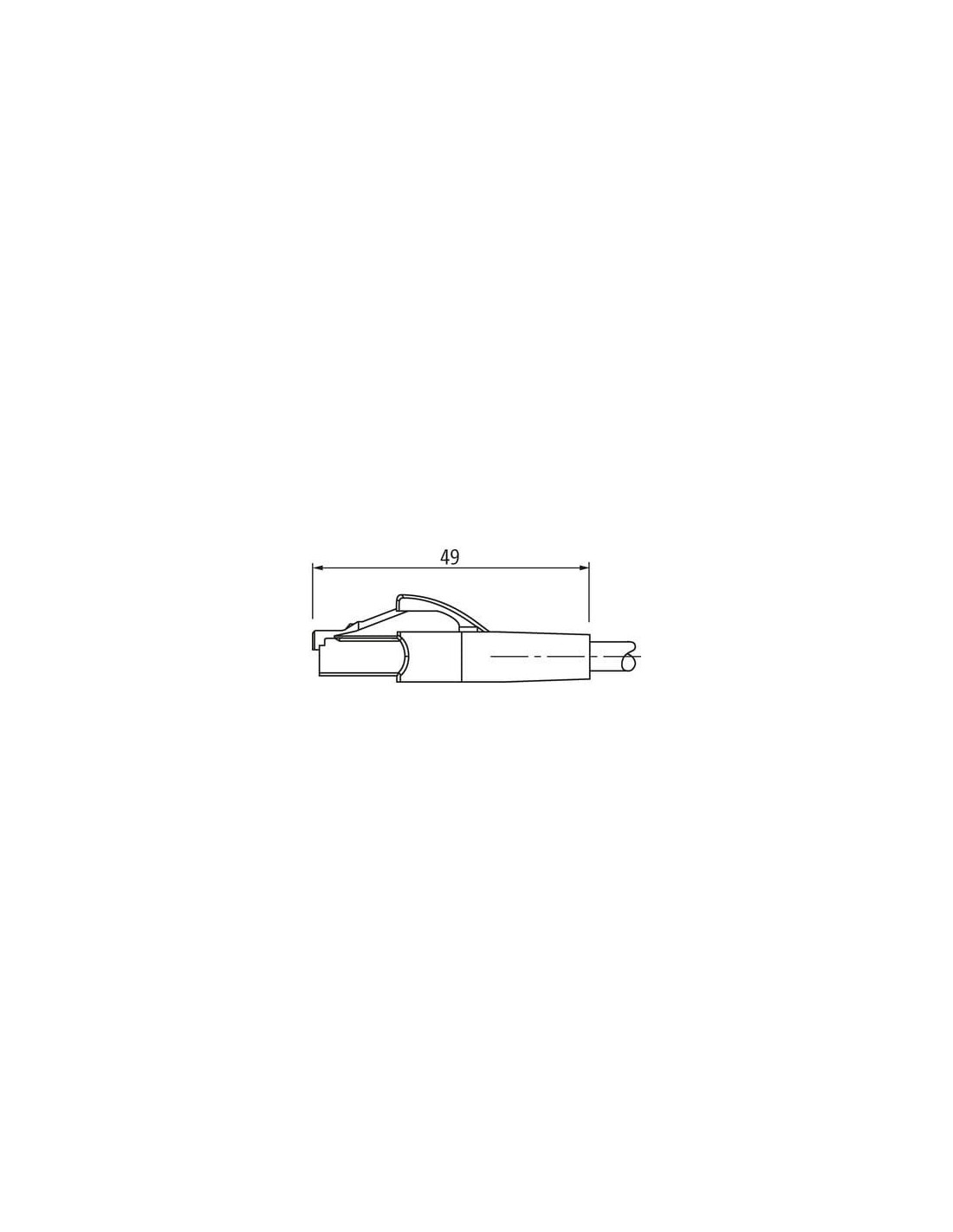

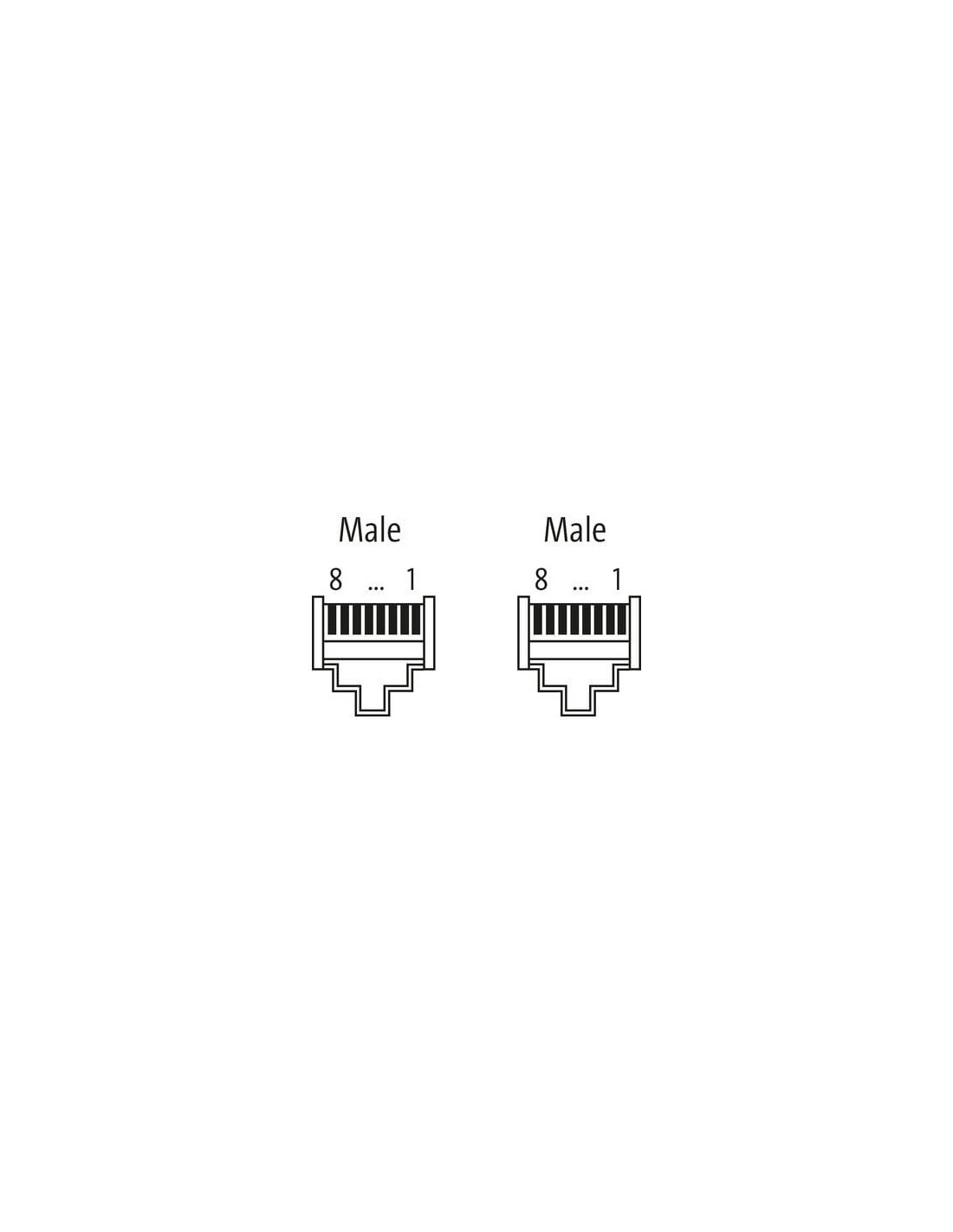

Poniżej przedstawiono przykładowe rysunki techniczne prezentujące schematy połączeń żył, widok złączy typu male (męskie) oraz fizyczne wymiary jednego z końców (49 mm długości). Wtyki wykonane zgodnie ze standardem pin-to-pin (bez zamiany żył, prosty kabel patchcord).
- Łatwa integracja z istniejącą infrastrukturą – zgodne ułożenie żył umożliwia łączenie z każdym sprzętem kompatybilnym z RJ45/CAT6.
- Idealny do zastosowań OEM i serwisowych, gdzie liczy się szybki i pewny montaż.
Możliwości zamówienia i elastyczność konfiguracji
Możliwość zamówienia innych długości kabli na życzenie, dostosowanych do konkretnych potrzeb instalacyjnych w zakładach przemysłowych, data center lub biurach.
Właściwości i budowa kabla pozwalają na stabilne, bezpieczne i wydajne przesyłanie danych – zarówno w środowiskach wymagających wysokiej niezawodności, jak i w dynamicznych instalacjach o zwiększonych wymaganiach przemysłowych.
