Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Kapturek ochronny
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,2 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

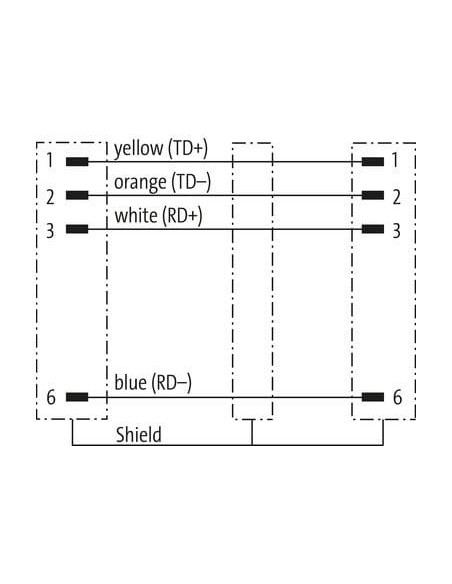

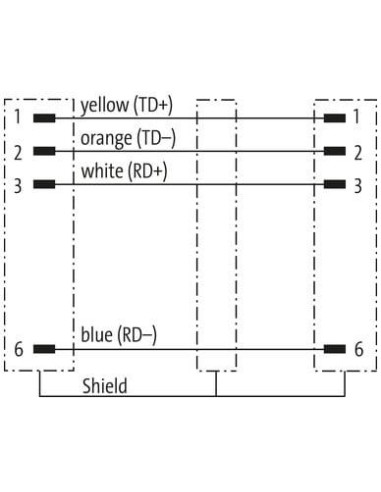

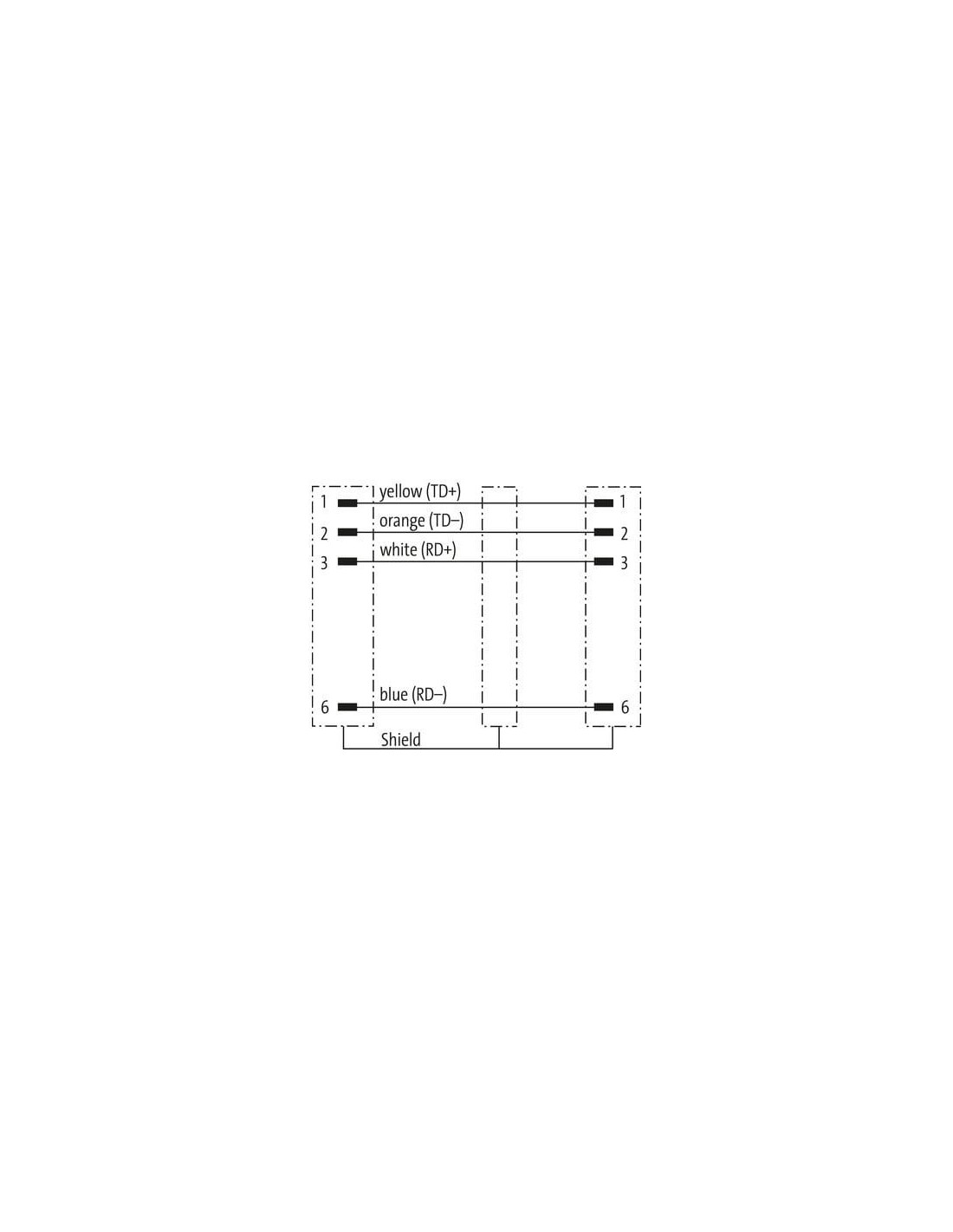

| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
General data | Cable
| Identyfikacja przewodu | S7V |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,87 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,47 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 45,1 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 2 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |

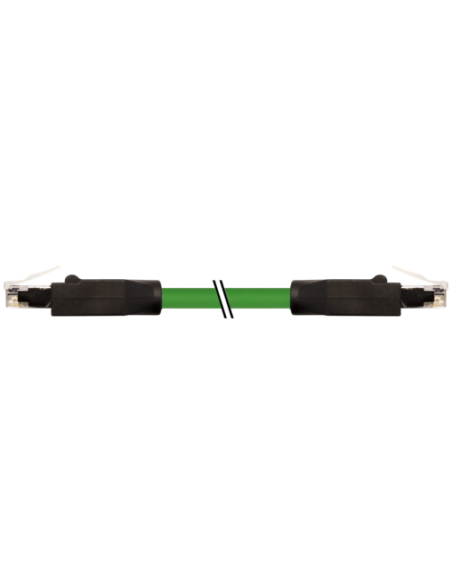

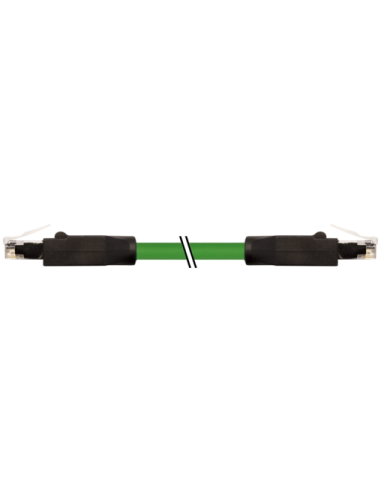

Złącze Ethernet RJ45 męskie 0° / RJ45 męskie 0° – kabel połączeniowy 0,2 m CAT5
Kabel połączeniowy Ethernet RJ45 męski 0° / RJ45 męski 0° o długości 0,2 m to specjalistyczny przewód przeznaczony do przemysłowych instalacji sieciowych, automatyki oraz rozwiązań wymagających szybkiego i stabilnego przesyłu danych. Zbudowany z dbałością o wysoką jakość transmisji i niezawodność pracy, sprawdzi się zarówno w warunkach przemysłowych, jak i biurowych.
Zastosowanie przewodu RJ45 męski – męski w systemach Ethernet
Przewód RJ45-RJ45 umożliwia szybkie i bezproblemowe połączenie urządzeń w sieciach Ethernet CAT5, takich jak:
- połączenia sterowników PLC z modułami I/O,
- integracja czujników i urządzeń wykonawczych w systemach automatyki,
- instalacje paneli operatorskich oraz komputerów przemysłowych,
- zastosowania w środowiskach przemysłowych, gdzie wymagana jest wytrzymałość oraz odporność na czynniki zewnętrzne.
Najważniejsze cechy i zalety kabla połączeniowego RJ45 męski 0° / RJ45 męski 0°
- Kategoria transmisji CAT5 – umożliwia przesył danych z prędkością do 100 Mbit/s, zgodnie z normami ISO/IEC 11801:2002 oraz EN 50173-1.
- Ekranowanie przewodu – zastosowany oplot miedziany (ocynowany) oraz folia zapewniają wysoką odporność na zakłócenia elektromagnetyczne.
- Solidna konstrukcja z tworzywa PUR – obudowa o wysokiej odporności chemicznej i na oleje, przeznaczona do trudnych warunków przemysłowych.
- Stopień ochrony IP20 – przewód przeznaczony do zastosowań wewnątrz urządzeń i rozdzielnic.
- Kapturek ochronny – zabezpiecza złącza przed uszkodzeniami mechanicznymi.
- Zoptymalizowany układ przewodów – kolorystyka ułatwiająca szybkie podłączenie: biały, niebieski, pomarańczowy, żółty.
- Elastyczność i odporność mechaniczna – powłoka TPE oraz możliwość pracy w szerokim zakresie temperatur, od -40°C do +80°C (przy pracy kablowej, zakres przewodu od -25°C do +85°C, w zależności od jakości kabla).
Typowe zastosowania przewodu RJ45-RJ45 4-piny CAT5
Przewód Ethernet RJ45 męski 0° / RJ45 męski 0° jest niezbędny w:
- łączeniu paneli kontrolnych i terminali operatorskich,
- szybkiej budowie systemów okablowania szaf sterowniczych,
- automatyzacji produkcji oraz monitoringu procesów przemysłowych,
- systemach bezpieczeństwa, monitoring CCTV z wykorzystaniem połączeń ethernetowych.
Opis budowy i podłączenie kabla Ethernet RJ45
Przewód wyposażony jest w dwa złącza RJ45 męskie proste, a konstrukcja 4-pinowa dedykowana jest do zastosowań przemysłowych, gdzie wymagane są stabilne i szybkie połączenia oraz odporność na warunki zewnętrzne. Układ przewodów oraz ekranowanie chroni transmisję przed zakłóceniami i wpływem otoczenia.
Wymiary złącza:
- szerokość złącza: 14 mm,
- wysokość: 15,5 mm,
- długość całkowita: 48,5 mm.
Odporność i bezpieczeństwo użytkowania
- Odporność na płomień: zgodność z IEC 60332-2-2, UL 1581 (§1100 FT2, §1090).
- Odporność na oleje, benzynę oraz środki chemiczne: należy sprawdzić w zależności od warunków pracy.
- Maksymalna obciążalność prądowa żyły: 4,8 A.
- Wytrzymałość na liczne cykle gięcia i skręcania: doskonała do aplikacji dynamicznych.
Złącze RJ45 męskie 0° / RJ45 męskie 0° Ethernet CAT5 to niezawodny przewód do połączeń sieciowych w automatyce przemysłowej oraz wszędzie tam, gdzie liczy się trwałość, jakość oraz pewność transmisji danych.
