Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5

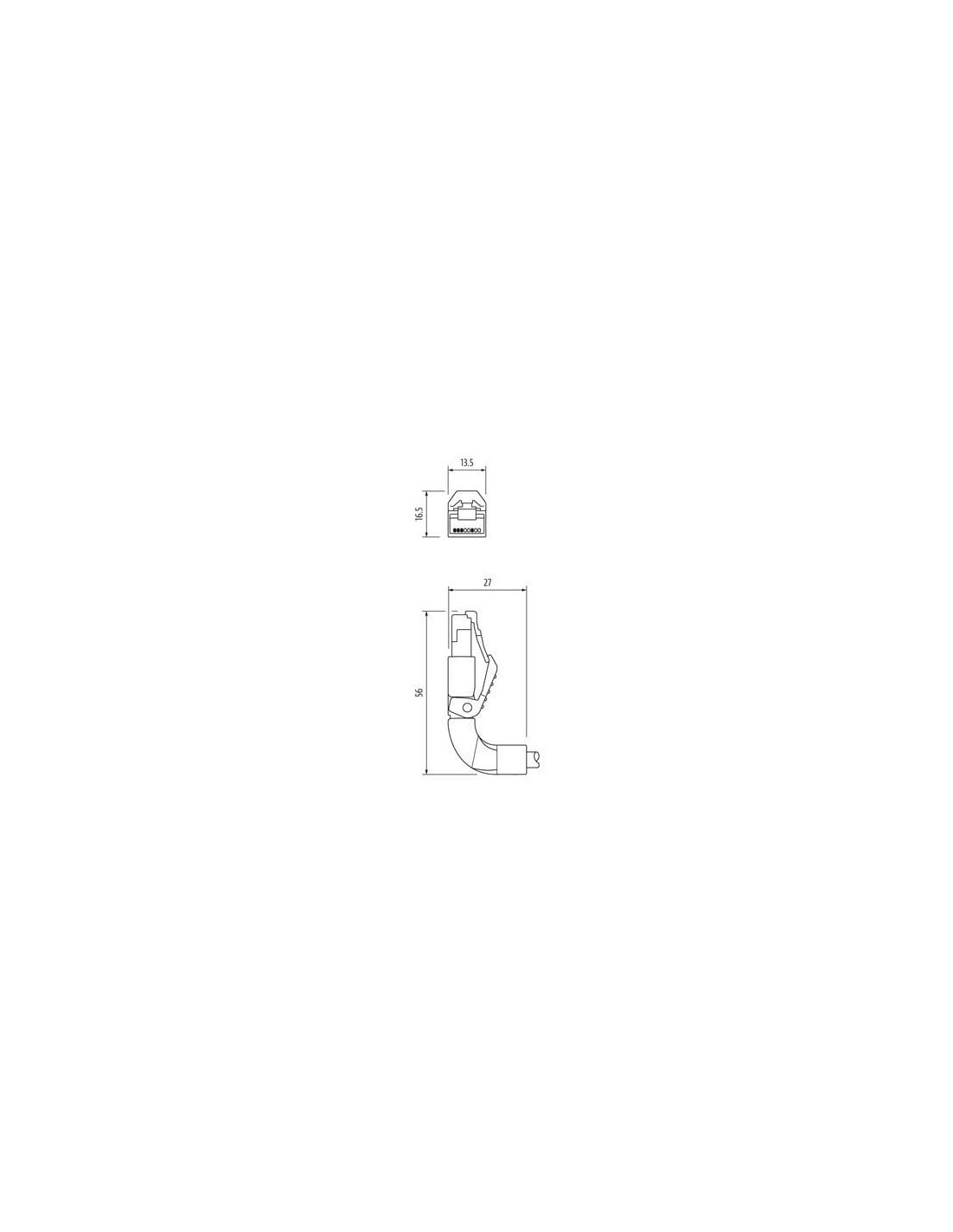

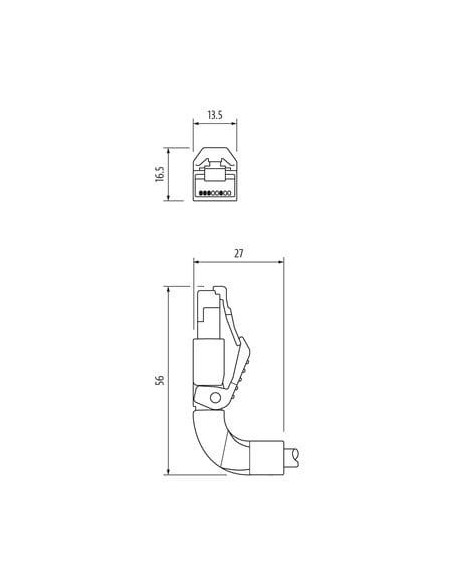

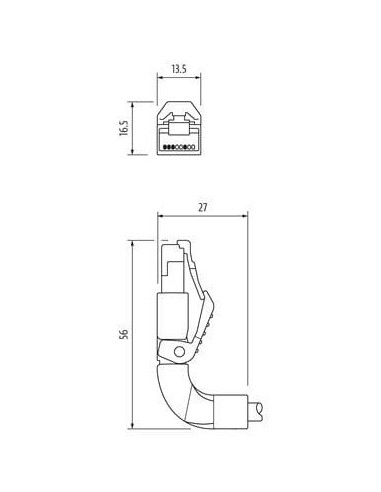

Męski prosty – męski 90° dolny
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

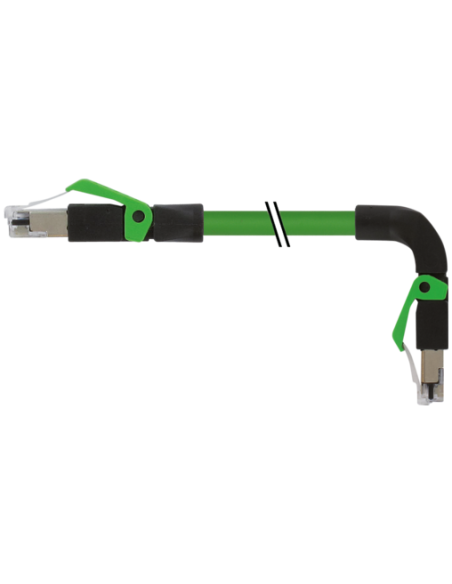

Kabel Ethernet RJ45 męski prosty / RJ45 męski kątowy 90° w dół – ekranowany, 0,3 m, Cat5
Przemysłowy kabel Ethernet z konektorami RJ45, o długości 0,3 m, wyposażony jest w wtyk prosty męski oraz wtyk kątowy męski 90° skierowany w dół. Rozwiązanie to idealnie sprawdza się w miejscach o ograniczonej przestrzeni lub wymagających zastosowań, gdzie kluczowa jest optymalizacja prowadzenia okablowania.
Zastosowanie kabla Ethernet RJ45 0°/90° Cat5
Profesjonalny kabel sieciowy znajduje zastosowanie w różnorodnych instalacjach przemysłowych, automatyce, systemach sterowania maszyn, szafach serwerowych, systemach monitoringu oraz w aplikacjach, gdzie kluczowa jest wysoka jakość transmisji danych i trwałość połączenia. Dzięki ekranowaniu doskonale nadaje się do pracy w środowisku o wysokim poziomie zakłóceń elektromagnetycznych.
Najważniejsze zalety i cechy kabla Ethernetowego RJ45 pod kątem 90°
- Niewielka długość (0,3 m) pozwala na podłączanie urządzeń znajdujących się blisko siebie bez nadmiaru przewodu.
- Kątowy wtyk 90° w dół umożliwia łatwe prowadzenie kabla w warunkach ograniczonej przestrzeni montażowej oraz minimalizuje ryzyko uszkodzenia przewodu podczas zginania.
- Ekranowanie zapewnia skuteczną ochronę sygnału przed zakłóceniami elektromagnetycznymi, co jest istotne w warunkach przemysłowych oraz w otoczeniu urządzeń elektrycznych.
- Standard Cat5 – gwarancja obsługi transmisji danych do 100 Mbit/s przy zachowaniu wysokiej odporności na zakłócenia.
- Solidna obudowa z tworzywa PUR charakteryzuje się wysoką odpornością chemiczną oraz na oleje, co przedłuża żywotność i niezawodność okablowania w trudnych warunkach przemysłowych.
- Zabezpieczenie przed pyłem i ciałami stałymi – spełnia normę IP20 przy prawidłowym podłączeniu (złącza włożone).
- Możliwość pracy w szerokim zakresie temperatur (od -25°C do 85°C) czyni przewód uniwersalnym rozwiązaniem do wielu zastosowań.
Typowe zastosowanie kabla Ethernet Cat5 RJ45 0°/90°
- Integracja okablowania w szafach sterowniczych, szczególnie w warunkach ograniczonej przestrzeni
- Łączenie paneli operatorskich HMI z urządzeniami sterującymi
- Podłączanie czujników, modułów I/O oraz urządzeń peryferyjnych w maszynach i liniach produkcyjnych
- Zapewnienie niezawodnych połączeń w systemach automatyki budynkowej i przemysłowej
- Szybka i pewna transmisja danych w przemysłowych sieciach Ethernet
Wytrzymałość i odporność – kabel Ethernet do wymagających aplikacji
Kabel charakteryzuje się wytrzymałością na zginanie oraz dużą liczbą cykli ruchu (m.in. do 3 milionów cykli na torach C-track) oraz wysoką odpornością na czynniki środowiskowe, takie jak substancje chemiczne i oleje. Przewód spełnia normy niepalności IEC 60332-2-2 oraz UL 1581 FT2. Odpowiednia konstrukcja, zastosowanie oplotu miedzianego oraz wysokiej jakości materiałów izolacyjnych (PUR, FRNC, PE) zapewnia trwałość i bezpieczeństwo użytkowania przez długi czas.
Elastyczność i łatwość montażu
Blokada zatrzaskowa RJ45 umożliwia szybki i pewny montaż w gniazdach sieciowych. Znajduje zastosowanie zarówno w warunkach stacjonarnych (elastyczność, minimalny promień zgięcia od 5 x średnica zewnętrzna), jak i w aplikacjach ruchomych (liczne cykle gięcia i skręcania). Zaleca się stosowanie zabezpieczenia przed obciążeniami mechanicznymi, na przykład za pomocą opasek kablowych.
Kabel RJ45 Cat5 – optymalne rozwiązanie do profesjonalnych zastosowań
Przewód wyposażony jest w 4 żyły oraz ekran kablowy z oplotu miedzianego pokrytego cyną (ekranowanie 85%), co gwarantuje wysoką integralność sygnału, nawet w trudnych warunkach pracy. Kolorystyka żył to: biały, żółty, niebieski, pomarańczowy. Zielona powłoka zewnętrzna zwiększa widoczność i ułatwia identyfikację przewodu w szafach i panelach.
Kabel Ethernet RJ45 męski 0° / RJ45 męski 90° w dół to profesjonalne rozwiązanie do wymagających instalacji przemysłowych oraz wszystkich aplikacji, gdzie liczy się niezawodność, precyzja wykonania i wytrzymałość okablowania.
