Ethernet CAT6A
Męski prosty – męski prosty

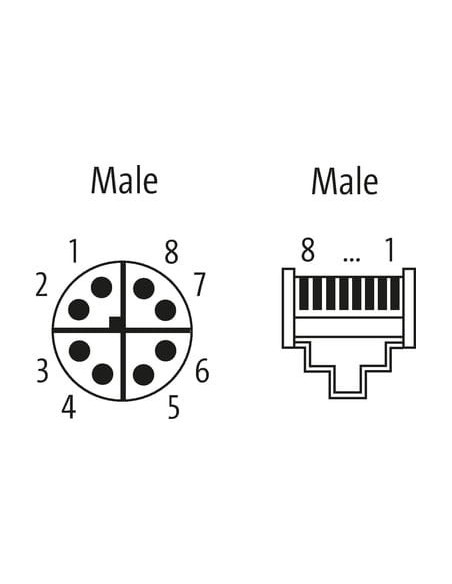

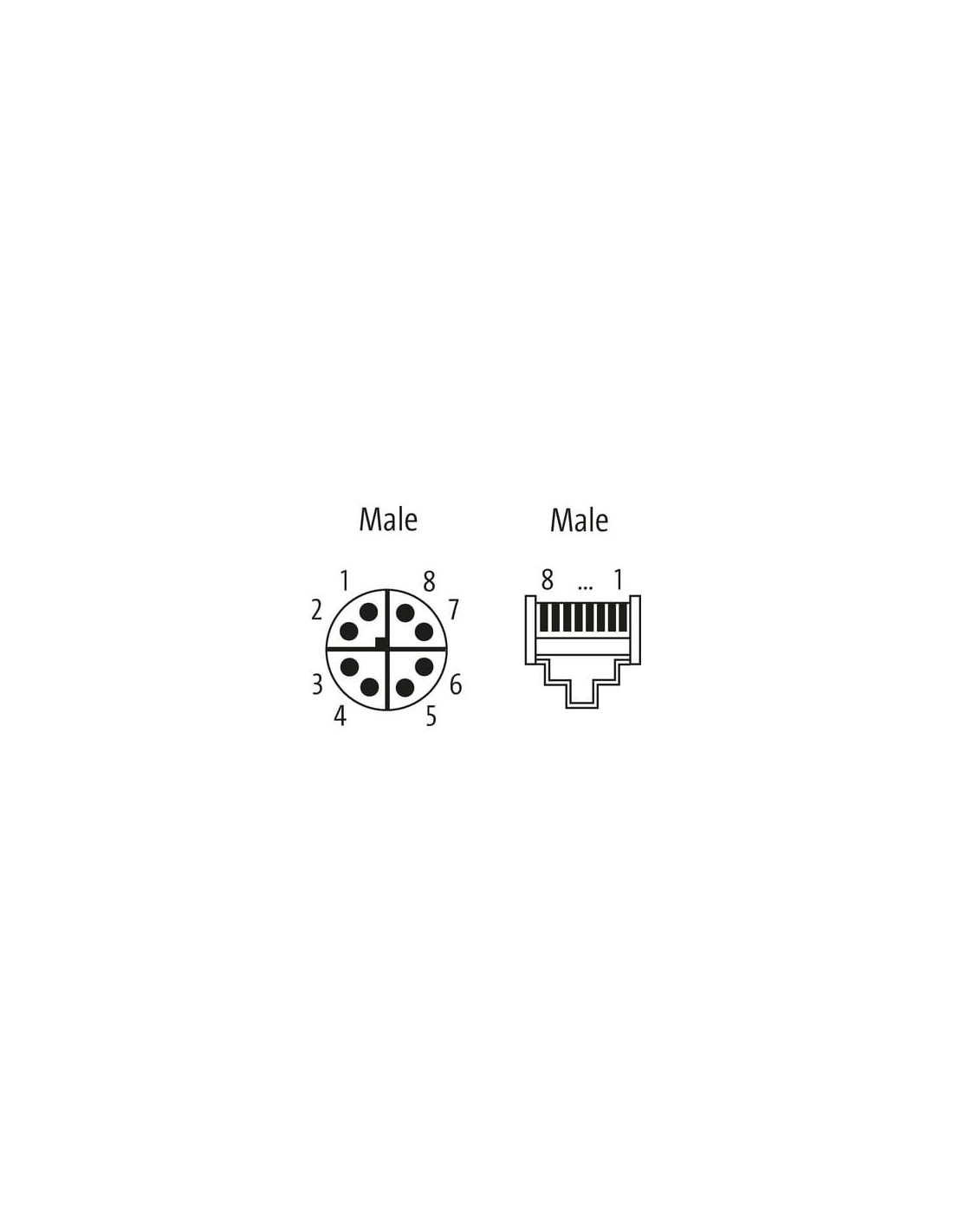

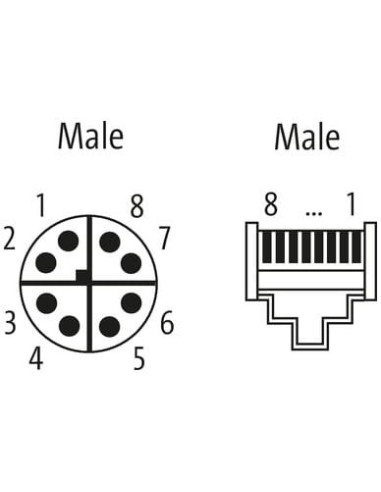

M12 – RJ45, 8-piny
Kodowanie X
Produkt spełnia wymagania wg UN/ECE R118
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 50 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-109 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady śruby | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

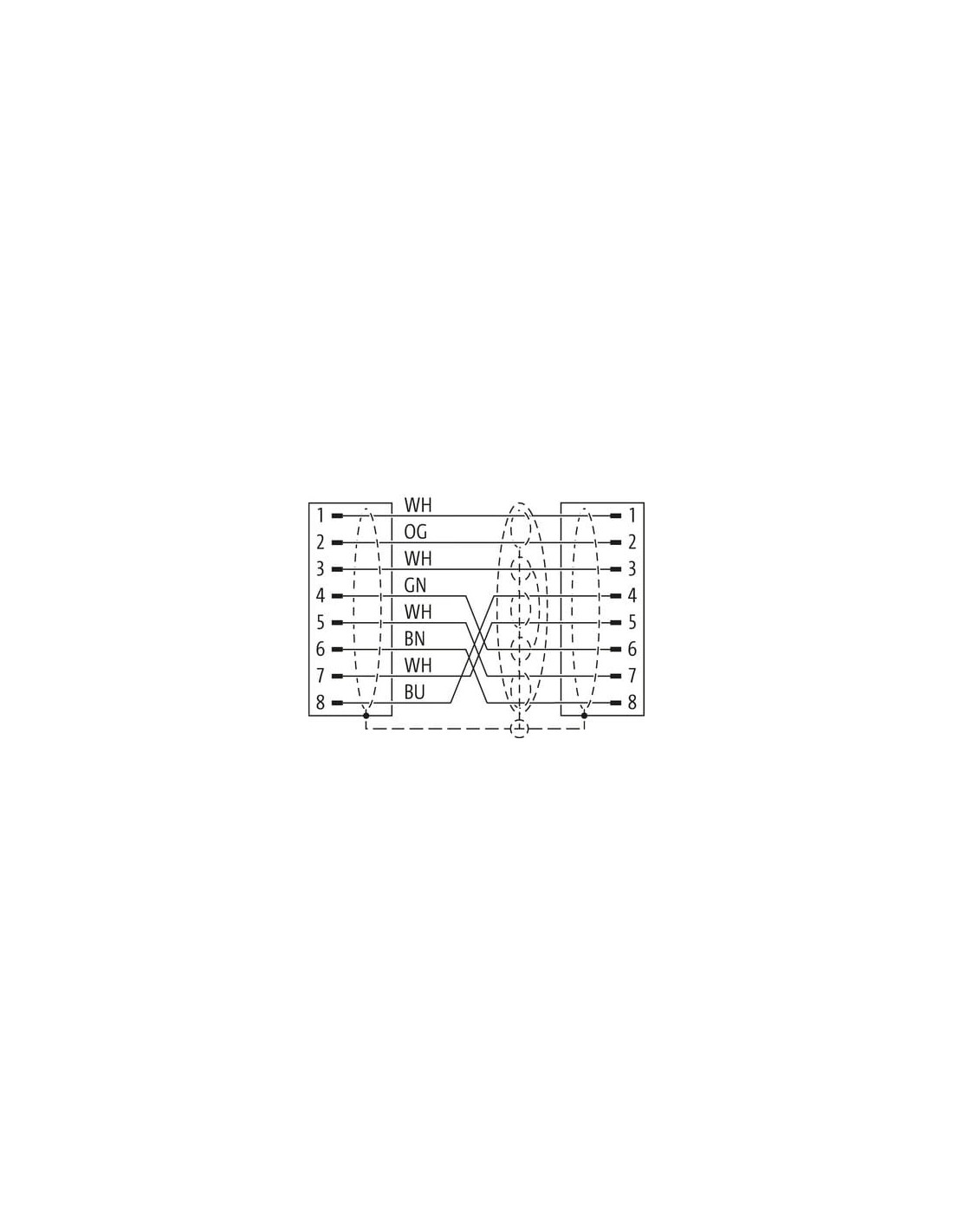

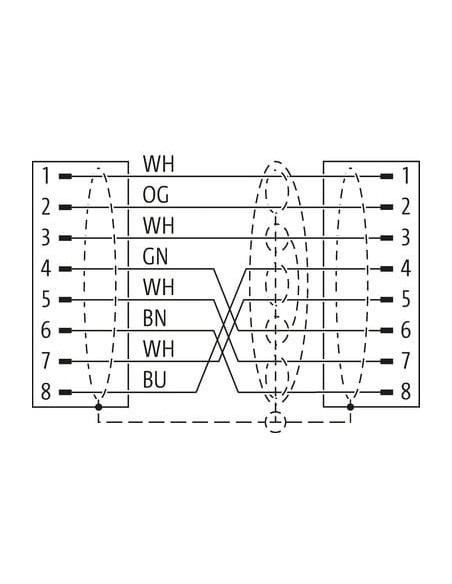

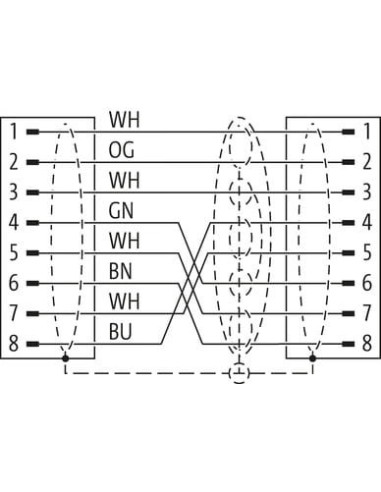

| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 790 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 140 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 44000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze M12 X-kodowane do RJ45 – przewód Ethernet CAT6A, 5 m, Gigabit, kod produktu 7000-51101-7900500
Przewód złączeniowy łączący przemysłowe złącze M12 X-kodowane ze złączem RJ45 to niezawodne rozwiązanie do transmisji danych na potrzeby szybkich sieci przemysłowych, automatyki oraz aplikacji wymagających zaawansowanej komunikacji w standardzie Ethernet CAT6A. Wersja o długości 5 metrów pozwala na elastyczne wykorzystanie w różnorodnych instalacjach, zapewniając jednocześnie bezpieczne i trwałe połączenie.
Kluczowe cechy i zalety – złącze M12 X-kodowane – RJ45
- Bardzo wysoka przepustowość danych: Przewód obsługuje transmisję danych z prędkością nawet do 10 Gbit/s, co spełnia wymagania najbardziej zaawansowanych aplikacji przemysłowych oraz automatyki.
- Bezproblemowa integracja: Przewód wyposażony jest z jednej strony w okrągłe złącze M12 X-kodowane (proste), a z drugiej strony w prosty męski wtyk RJ45, co umożliwia bezpośrednie połączenie paneli HMI, sterowników PLC, przemysłowych switchy, kamer przemysłowych oraz innych urządzeń wymagających stabilnej komunikacji sieciowej.
- Odporność przemysłowa: Osłona kabla wykonana jest z PUR – materiału odpornego na ścieranie, oleje, wiele środków chemicznych oraz uszkodzenia mechaniczne. Przewód przeznaczony jest do pracy nawet w trudnych warunkach hali produkcyjnej.
- Podwyższony stopień ochrony: Złącze M12 oferuje stopień ochrony IP66K i IP67, zapewniając pełną odporność na pył oraz strumienie wody pod ciśnieniem. Strona RJ45 chroniona jest na poziomie IP20, co pozwala na podłączenie do klasycznych urządzeń sieciowych.
- Standard Ethernet CAT6A: Umożliwia transfer danych w standardzie Class EA zgodnie z normami ISO/IEC 11801:2002 oraz EN 50173-1.
- Ekranowanie oraz powłoka antyzakłóceniowa: Kabel ekranowany, zapewniający wysoką jakość transmisji nawet w pobliżu urządzeń emitujących zakłócenia elektromagnetyczne.
- Trwałość i niezawodność: Złocony styk gwarantuje pewność przesyłu sygnału w długotrwałej eksploatacji.
Zastosowanie złącza M12 X-kodowanego z RJ45
Przewód M12 X-kod. – RJ45 znajduje szerokie zastosowanie w automatyce przemysłowej, systemach produkcyjnych, robotyce, rozwiązaniach IIoT oraz wszędzie tam, gdzie wymagana jest stabilna sieć Gigabit Ethernet w środowisku o podwyższonym ryzyku narażenia na drgania, wilgoć lub zanieczyszczenia.
To niezastąpione połączenie do zastosowań w:
- Przemyśle maszynowym – połączenie paneli operatorskich, komputerów przemysłowych i sterowników.
- Liniach produkcyjnych – integracja systemów sterowania z siecią lokalną lub serwerami.
- Systemach wizyjnych – pewna transmisja danych z kamer IP.
- Automatyzacji budynków – komunikacja urządzeń typu BMS.
Budowa i wytrzymałość – wybrane detale przewodu M12–RJ45
- Długość kabla: 5 m (inne długości dostępne na życzenie)
- Liczba pinów: 8, pełna obsługa sygnałów Ethernet
- M12 kodowanie X: zapewnia prawidłowe prowadzenie sygnałów wysokich prędkości
- Materiał płaszcza z PUR: odporny na ścieranie i substancje chemiczne, bezhalogenowy, bezołowiowy
- Zakres temperatury pracy stałej: od -40°C do +80°C
- Wytrzymałość na płomień: zgodność z IEC 60332-2-2, UL 1581
Dlaczego warto wybrać przewód M12 X-kod z RJ45?
Połączenie M12 X-kodowane – RJ45 to pewność wysokiej jakości transmisji danych, bezpieczeństwo i wygoda instalacji nawet w wymagających warunkach przemysłowych – to rozwiązanie spełniające normy UN/ECE R118 oraz DIN EN 61076-2-109, dedykowane do nowoczesnych instalacji sieciowych w automatyce i przemyśle.
